Вертикальный листогибочный пресс FABTEC WC67Y-63T/2500

Главное фото

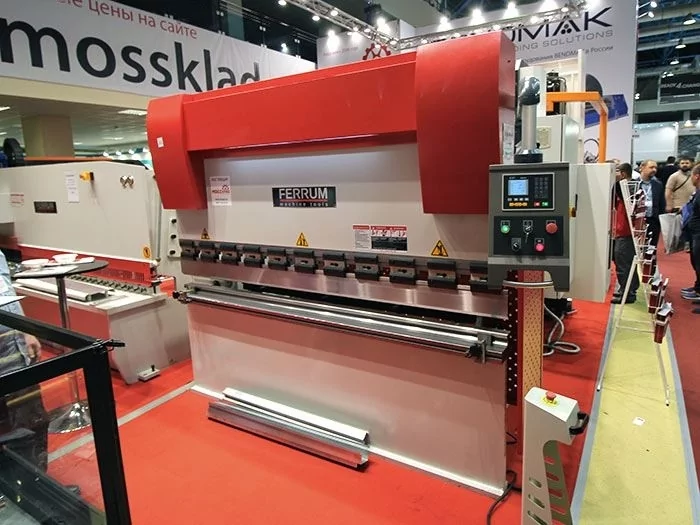

Вертикальный листогибочный пресс WC67Y-63T/2500

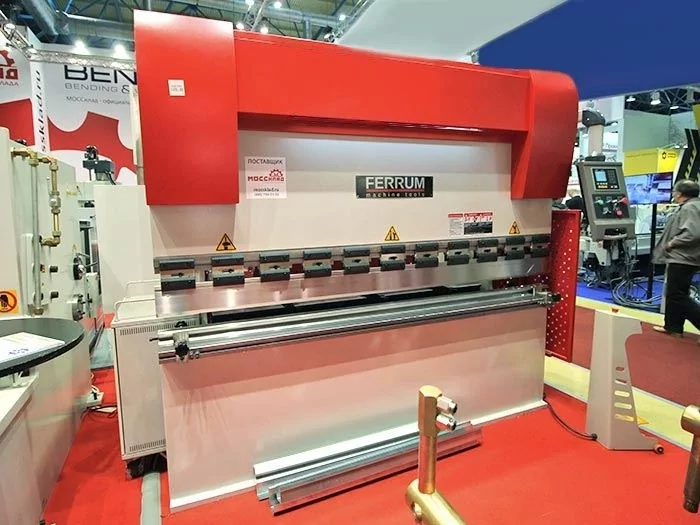

Вертикальный листогибочный пресс WC67Y-63T/2500
Контроллер Estun E21
Вертикальный листогибочный пресс WC67Y. Вид сзади
Схема станка
Сертификат производителя
Вертикальный листогибочный пресс FABTEC WC67Y-63T/2500
Вертикальный листогибочный пресс WC67Y-63T/2500
Вертикальный листогибочный пресс WC67Y-63T/2500
Контроллер Estun E21
Вертикальный листогибочный пресс WC67Y. Вид сзади
Схема станка
Сертификат производителя

Мы поставляем станки во все города России, а также в Беларусь, Казахстан, Армению и Киргизию




Быстрый запрос

Вертикальный листогибочный пресс FABTEC WC67Y-63T/2500
Имя:
Телефон*:
E-mail*:
Что интересует:
Нажимая кнопку "Отправить запрос", Вы соглашаетесь с нашей Политикой конфиденциальности

Отправить запрос

Одно из полей, помеченных символом *, обязательно для заполнения.
Наш специалист обработает запрос в рабочее время
(Пн - Пт с 9:00 до 18:00 МСК) и свяжется с Вами.

Станок добавлен в корзину!


В корзине Вы сможете:

  • изменить количество товара;
  • добавить или удалить опции;
  • завершить оформление заказа.

Продолжить покупки
Перейти в корзину
Цена с НДС 20%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
968 741 q
26 981 BYN
4 599 569 KZT
854 189 KGS
5 330 226 AMD
$10 967
9 274 €
Цена с опциями:  a
Цена с опциями:  BYN
Цена с опциями:  KZT
Цена с опциями:  KGS
Цена с опциями:  AMD
Цена с опциями: $
Цена с опциями:
Добавить в корзину
Быстрый запрос
Перейти
в корзину
В наличии
Отгрузка в день оплаты
В лизинг от 53 676 a/мес

Опции

Ручная система компенсации прогиба для WC67Y/WE67K-63T/2500
132 706 q
3 696 BYN
630 086 KZT
117 013 KGS
730 177 AMD
$1 502
1 270 €
Контроллер Estun E 300 с осями X и R для WC67Y
665 910 q
18 546 BYN
3 161 731 KZT
587 167 KGS
3 663 983 AMD
$7 539
6 375 €
Моторизированная система компенсации прогиба (только для E 300) для WC67Y/WE67K-63T/2500
175 515 q
4 888 BYN
833 342 KZT
154 760 KGS
965 722 AMD
$1 987
1 680 €
Гидравлическая система компенсации прогиба для WC67Y/WE67K-63T/2500
149 830 q
4 173 BYN
711 390 KZT
132 112 KGS
824 397 AMD
$1 696
1 434 €
Система быстрого крепления инструмента 2500мм
70 808 q
1 972 BYN
336 195 KZT
62 435 KGS
389 601 AMD
$801
677 €
Замена стандартной системы крепления на систему быстрого крепления 2500мм
40 288 q
1 122 BYN
191 286 KZT
35 524 KGS
221 673 AMD
$456
385 €
Увеличение заднего упора до 800мм.
11 099 q
309 BYN
52 697 KZT
9 786 KGS
61 069 AMD
$125
106 €
Увеличение заднего упора до 1000мм.
22 197 q
618 BYN
105 391 KZT
19 572 KGS
122 132 AMD
$251
212 €
Дополнительный пальцевый блок
4 994 q
139 BYN
23 711 KZT
4 403 KGS
27 478 AMD
$56
47 €
Система лазерной защиты DSP ( CE)
329 784 q
9 185 BYN
1 565 809 KZT
290 787 KGS
1 814 544 AMD
$3 733
3 157 €
Показать все Скрыть

Основные характеристики

Торговая марка

О компании FABTEC

FABTEC — торговая марка компании "МОССклад". Под брендом FABTEC мы поставляем в Россию и ЕАЭС крупное промышленное оборудование: гибочные прессы, плоскошлифовальные станки, гидравлические пресс-ножницы и многое другое.

Узнайте больше на странице компании

FABTEC
Страна-производитель КНР
Рабочая длина 2500 мм
Настройка заднего упора 500 мм
Усилие 63 т
Расстояние между колоннами 2020 мм
Глубина подачи (зёв) 250 мм
Оси Y; X; (R опция)
Рабочая скорость по оси Y 60 мм/с
Рабочая скорость по оси X 200 мм/с
Рабочая скорость возврата инструмента ось Y 50 мм/с
Рабочая скорость гиба ось Y 7 мм/c
Ход 110 мм
Просвет 350 мм
Высота стола 810 мм
Объем масляного бака 220 л

Параметры подключения

Мощность двигателя 5.5 кВт

Габариты

Длина 3200 мм
Ширина 1700 мм
Высота 2150 мм
Вес 4000 кг

Дополнительные параметры

Точность позиционирования 0.03 мм

Модельный ряд

Модель Рабочая длина, мм Усилие, т
WC67Y-30T/1600 (В наличии) 1600 30
WC67Y-40T/2000 (В наличии) 2000 40
WC67Y-40T/2500 2500 40
WC67Y-63T/2500 (В наличии) 2500 63
WC67Y-63T/3200 (В наличии) 3200 63
WC67Y-80T/2500 (В наличии) 2500 80
WC67Y-80T/3200 3200 80
WC67Y-100T/2500 2500 100
WC67Y-100T/3200 (В наличии) 3200 100
WC67Y-100T/4000 4000 100
WC67Y-125T/2500 2500 125
WC67Y-125T/3200 (В наличии) 3200 125
WC67Y-125T/4000 4000 125
WC67Y-160T/2500 (В наличии) 2500 160
WC67Y-160T/3200 (В наличии) 3200 160
WC67Y-160T/4000 4000 160
WC67Y-200T/2500 2500 200
WC67Y-200T/3200 3200 200
WC67Y-250T/3200 3200 250

Особенности

  • Вертикальный листогибочный пресс FABTEC WC67Y-63T/2500 применяется для гибки металлических заготовок с усилием до 63 тонн;

  • Синхронизированная работа 2-х силовых гидроцилиндров за счёт жёсткого соединения через трубчатый торсион. Благодаря этому обеспечивается точность работы станка;

  • Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса;

  • Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;

  • Управление по оси Y регулируется контроллером Estun E21, который задает угол гиба.

Рекомендации по применению

  • Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Купите с этим станком

Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S
1 050 235 q
29 251 BYN
4 986 501 KZT
926 046 KGS
5 778 624 AMD
$11 890
10 055 €
В наличии
Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S

Профили, получаемые при использовании гибочного пресса:

Комплект поставки:

Наименование Значение
Контроллер E21(Estun)
Приводы по осям Комплектные сервоприводы (КСП) производства Estun
Клапаны Bosch-Rexroth
Электроавтоматика Siemens и Schneider
Масляный насос Шестеренный
Инструмент Матрица 4-хсторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы) 2 штуки
Уплотнения г/ц NOK Japan
Пульт управления На поворотном кронштейне
Педаль управления Выносная,с кнопкой аварийного остановки

Чертеж инструмента:


Сегментация верхнего пуансона:

500 мм + 500 мм + 500 мм + 165 + 835 мм сегменты (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 2500 мм)



Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе, на котором отображаются заданные и текущие положения рабочих органов по осям).

С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийной остановки.



Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.



Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.



Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.



Синхронизация работы цилиндров через торсионный вал.




T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.



Электрошкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.




Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.




Гидравлическая система Bosch-Rexroth

Обзор опций

Опционально вы можете приобрести для листогибочного пресса FERRUM:

Контроллер E300 — специализированное устройство ЧПУ (числовое управление) для гибочного станка, которое включило в себя многолетний опыт ESTUN.

Устройство E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB, также оно имеет уникальную технологию управления приводом.

Устройство E300 предназначено для управления с помощью кнопок на передней панели. В то же время выключатель насоса и кнопка аварийного остановки устанавливаются в специальном подвесном шкафу в соответствии с требованиями пользователя.

Контроллер E300 имеет простой и интуитивно понятный интерфейс. Интерфейс обладает следующими особенностями:

  • Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось C;
  • Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
  • Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;
  • Опционально гидравлическое или механическое управление для оси С;
  • Программирование абсолютного значения или угла;
  • Вы можете легко создавать резервные копии, восстанавливать, импортировать и экспортировать параметры для ввода машины в эксплуатацию;
  • Редактируйте программу на одной странице, чтобы повысить эффективность работы;
  • Вы можете запрограммировать время задержки (время удержания) и задержку отвода с помощью устройства вместо реле времени;
  • Предотвращение застревания матрицы;
  • Зазор можно регулировать для повышения эффективности работы;
  • Автоматическая регулировка положения точки зажима;
  • Вы можете в любое время просмотреть состояние входов, выходов, клапанов и неисправностей на экране монитора;
  • Автоматическая регулировка нулевого положения оси R;
  • Материалы и информация о матрице являются программируемыми;
  • Три режима работы (толчковый, одиночный, непрерывный) для заданий;
  • Настройка языка и единицы измерения;
  • Порты ввода-вывода могут быть распределены свободно, и устройство может обнаружить их во избежание задвоения;
  • Двустороннее позиционирование и одностороннее позиционирование;
  • Функция очистки от стружки;
  • Обучение или поиск контрольной точки;
  • Ось, которая управляется сервосистемой, может перемещаться вручную;
  • Запоминание в реальном времени параметров, позиции и программы на случай непредвиденных ситуаций, таких как отключение электропитания.

Панель управления:

Структура меню:

Преимущества E-300 перед E-21:

Контроллер E-21 Контроллер E-300
Поддерживаются 2 оси, а именно, ось X, ось Y; Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось C;
Расчет положения блока (угла гиба) вручную; Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
Задний упор, ось Х, на электромоторах (маленькая скорость); Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;

Нет возможности задать точный угол. Только примерные показатели по оси Y. Точный угол получается только после пробных гибов и составления оператором таблицы показаний по оси Y;

Программирование абсолютного значения или угла;
Нет; Автоматическая регулировка нулевого положения оси R;
Нет; Материалы и информация о матрице являются программируемыми. Возможность корректировок по свойствам металла;
Нет; Сохранение программ на внешний носитель;
Нет; Восстановление бэкапа через флешку;
Нет; Библиотека инструментов;
Нет; Поправка угла любого шага;
Нет; Изменение цвета верхней части дисплея когда станок готов к работе;
Нет; Подсказки в виде схем при программировании в многошаговом режиме;
Имеется 3 страницы для работы с контроллером (одношаговый, многошаговый, параметры). Лёгкость передвижения в панели управления для получения информации для программирования.



Развернуть опции

Свернуть опции

Видео

Видеообзор гибочного пресса FERRUM WC67Y-63T/2500

Видеообзор гибочного пресса FERRUM WC67Y-63T/2500

Загрузки

Инструкция для контроллера ESTUN Е-21S Загрузить
Инструкция для контроллера ESTUN E-300 Загрузить

Это оборудование на нашем сайте

Вопросы и отзывы


Задайте свой вопрос

Компания "МОССклад" поставляет Вертикальный листогибочный пресс FABTEC WC67Y-63T/2500 во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

Продажа оборудования осуществляется на условиях 100% оплаты при наличии его на складе и 50% предоплате при покупке под заказ.


Печать
