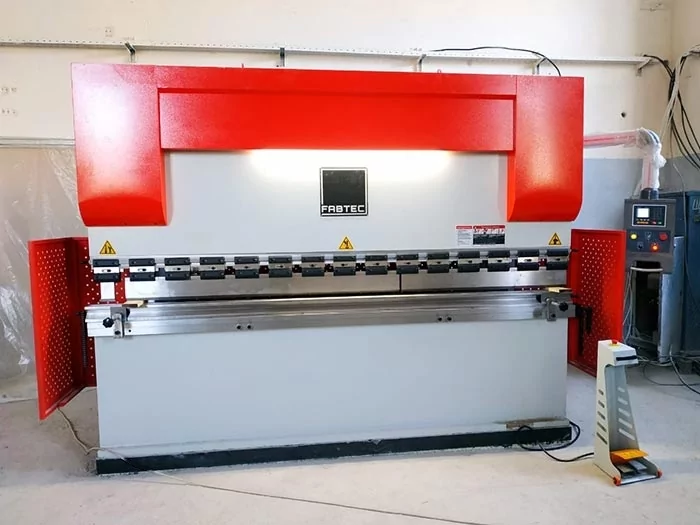

Вертикальный листогибочный пресс FABTEC WC67Y-100T/3200

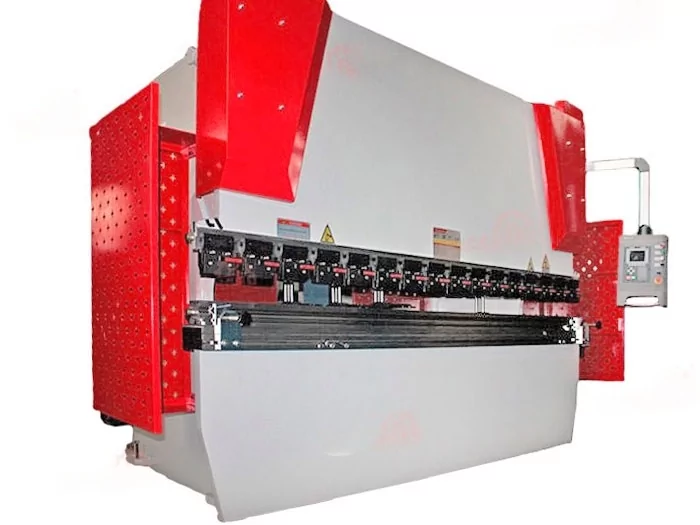

Главное фото
Схема станка

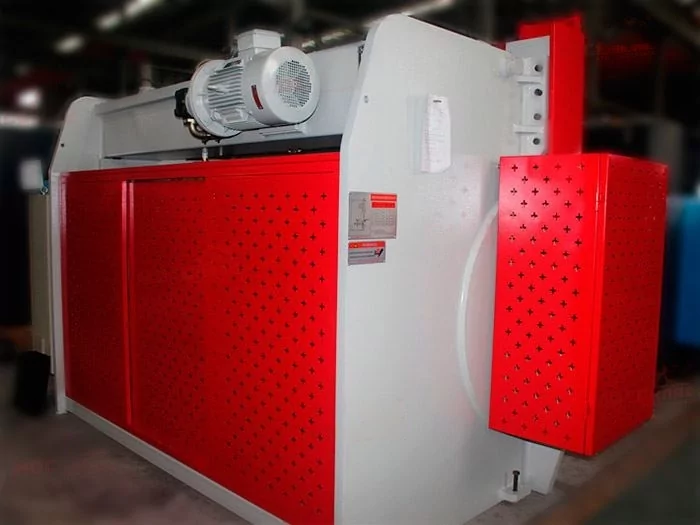

Вертикальный листогибочный пресс WC67Y. Вид сзади
Сертификат производителя
Вертикальный листогибочный пресс FABTEC WC67Y-100T/3200
Схема станка
Вертикальный листогибочный пресс WC67Y. Вид сзади
Сертификат производителя

Мы поставляем станки во все города России, а также в Беларусь, Казахстан, Армению и Киргизию




Быстрый запрос

Вертикальный листогибочный пресс FABTEC WC67Y-100T/3200
Имя:
Телефон*:
E-mail*:
Что интересует:
Нажимая кнопку "Отправить запрос", Вы соглашаетесь с нашей Политикой конфиденциальности

Отправить запрос

Одно из полей, помеченных символом *, обязательно для заполнения.
Наш специалист обработает запрос в рабочее время
(Пн - Пт с 9:00 до 18:00 МСК) и свяжется с Вами.

Станок добавлен в корзину!


В корзине Вы сможете:

  • изменить количество товара;
  • добавить или удалить опции;
  • завершить оформление заказа.

Продолжить покупки
Перейти в корзину
Цена с НДС 20%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
1 507 584 q
42 647 BYN
7 041 086 KZT
1 411 868 KGS
8 447 836 AMD
$16 646
13 976 €
Цена с опциями:  a
Цена с опциями:  BYN
Цена с опциями:  KZT
Цена с опциями:  KGS
Цена с опциями:  AMD
Цена с опциями: $
Цена с опциями:
Добавить в корзину
Быстрый запрос
Перейти
в корзину
В наличии
В лизинг от 30 151 a/мес

Опции

Ручная система компенсации прогиба для WC67Y/WE67K-100T/3200
207 927 q
5 881 BYN
971 111 KZT
194 725 KGS
1 165 131 AMD
$2 295
1 927 €
Моторизированная система компенсации прогиба (только для E 300) для WC67Y/WE67K-100T/3200
256 851 q
7 265 BYN
1 199 608 KZT
240 543 KGS
1 439 279 AMD
$2 836
2 381 €
Система быстрого крепления инструмента 3200мм
110 351 q
3 121 BYN
515 388 KZT
103 344 KGS
618 358 AMD
$1 218
1 023 €
Замена стандартной системы крепления на систему быстрого крепления 3200мм
62 786 q
1 776 BYN
293 238 KZT
58 799 KGS
351 825 AMD
$693
582 €
Увеличение заднего упора до 800мм.
12 684 q
358 BYN
59 239 KZT
11 878 KGS
71 075 AMD
$140
117 €
Увеличение заднего упора до 1000мм.
25 368 q
717 BYN
118 479 KZT
23 757 KGS
142 151 AMD
$280
235 €
Дополнительный пальцевый блок
5 708 q
161 BYN
26 658 KZT
5 345 KGS
31 985 AMD
$63
52 €
Система лазерной защиты DSP ( CE)
376 896 q
10 661 BYN
1 760 271 KZT
352 967 KGS
2 111 959 AMD
$4 161
3 494 €
Гидравлическая система компенсации прогиба для WC67Y/WE67K-100T/3200
207 927 q
5 881 BYN
971 111 KZT
194 725 KGS
1 165 131 AMD
$2 295
1 927 €
Показать все Скрыть

Основные характеристики

Код номенклатуры 45029
Торговая марка

О компании FABTEC

FABTEC — торговая марка компании "МОССклад". Под брендом FABTEC мы поставляем в Россию и ЕАЭС крупное промышленное оборудование: гибочные прессы, плоскошлифовальные станки, гидравлические пресс-ножницы и многое другое.

Узнайте больше на странице компании

FABTEC
Страна-производитель КНР
Рабочая длина 3200 мм
Настройка заднего упора 800 мм
Усилие 100 т
Расстояние между колоннами 2550 мм
Глубина подачи (зёв) 320 мм
Оси Y; X; (R опция)
Рабочая скорость по оси Y 70 мм/с
Рабочая скорость по оси X 200 мм/с
Рабочая скорость возврата инструмента ось Y 50 мм/с
Рабочая скорость гиба ось Y 7 мм/c
Ход 120 мм
Просвет 390 мм
Высота стола 875 мм
Объем масляного бака 320 л

Параметры подключения

Мощность двигателя 7.5 кВт

Габариты

Длина 3800 мм
Ширина 1800 мм
Высота 2310 мм
Вес 7000 кг

Дополнительные параметры

Точность позиционирования 0.03 мм

Модельный ряд

Модель Рабочая длина, мм Усилие, т
WC67Y-30T/1600 (В наличии) 1600 30
WC67Y-40T/2000 (В наличии) 2000 40
WC67Y-40T/2500 2500 40
WC67Y-63T/2500 (В наличии) 2500 63
WC67Y-63T/3200 (В наличии) 3200 63
WC67Y-80T/2500 (В наличии) 2500 80
WC67Y-80T/3200 3200 80
WC67Y-100T/2500 2500 100
WC67Y-100T/3200 (В наличии) 3200 100
WC67Y-100T/4000 4000 100
WC67Y-125T/2500 2500 125
WC67Y-125T/3200 (В наличии) 3200 125
WC67Y-125T/4000 4000 125
WC67Y-160T/2500 (В наличии) 2500 160
WC67Y-160T/3200 (В наличии) 3200 160
WC67Y-160T/4000 4000 160
WC67Y-200T/2500 2500 200
WC67Y-200T/3200 3200 200
WC67Y-250T/3200 3200 250

Особенности

  • Вертикальный листогибочный пресс FABTEC WC67Y-100T/3200 применяется для гибки металлических заготовок с усилием до 100 тонн;

  • Синхронизированная работа 2-х силовых гидроцилиндров за счёт жёсткого соединения через трубчатый торсион. Благодаря этому обеспечивается точность работы станка;

  • Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса;

  • Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;

  • Управление по оси Y регулируется контроллером Estun E21, который задает угол гиба.

Рекомендации по применению

  • Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Купите с этим станком

Гидравлическая гильотина QC12Y - 6x3200 с ЧПУ Е21S
1 404 662 q
39 735 BYN
6 560 395 KZT
1 315 480 KGS
7 871 106 AMD
$15 509
13 022 €
В наличии
Гидравлическая гильотина QC12Y - 6x3200 с ЧПУ Е21S

Профили, получаемые при использовании гибочного пресса:

Комплект поставки:

Наименование Значение
Контроллер E21(Estun)
Приводы по осям Комплектные сервоприводы (КСП) производства Estun
Клапаны Bosch-Rexroth
Электроавтоматика Siemens и Schneider
Масляный насос Шестеренный
Инструмент Матрица 4-хсторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы) 2 штуки
Уплотнения г/ц NOK Japan
Пульт управления На поворотном кронштейне
Педаль управления Выносная,с кнопкой аварийного остановки

Чертеж инструмента:


Сегментация верхнего пуансона:

800 мм + 800 мм + 765 мм + 835 мм сегментов. (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 3200 мм)



Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе, на котором отображаются заданные и текущие положения рабочих органов по осям).

С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийной остановки.



Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.



Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.



Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.



Синхронизация работы цилиндров через торсионный вал.




T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.



Электрошкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.




Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.




Гидравлическая система Bosch-Rexroth

Обзор опций

Опционально вы можете приобрести для листогибочного пресса FERRUM:

Контроллер E300 — специализированное устройство ЧПУ (числовое управление) для гибочного станка, которое включило в себя многолетний опыт ESTUN.

Устройство E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB, также оно имеет уникальную технологию управления приводом.

Устройство E300 предназначено для управления с помощью кнопок на передней панели. В то же время выключатель насоса и кнопка аварийного остановки устанавливаются в специальном подвесном шкафу в соответствии с требованиями пользователя.

Контроллер E300 имеет простой и интуитивно понятный интерфейс. Интерфейс обладает следующими особенностями:

  • Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось C;
  • Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
  • Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;
  • Опционально гидравлическое или механическое управление для оси С;
  • Программирование абсолютного значения или угла;
  • Вы можете легко создавать резервные копии, восстанавливать, импортировать и экспортировать параметры для ввода машины в эксплуатацию;
  • Редактируйте программу на одной странице, чтобы повысить эффективность работы;
  • Вы можете запрограммировать время задержки (время удержания) и задержку отвода с помощью устройства вместо реле времени;
  • Предотвращение застревания матрицы;
  • Зазор можно регулировать для повышения эффективности работы;
  • Автоматическая регулировка положения точки зажима;
  • Вы можете в любое время просмотреть состояние входов, выходов, клапанов и неисправностей на экране монитора;
  • Автоматическая регулировка нулевого положения оси R;
  • Материалы и информация о матрице являются программируемыми;
  • Три режима работы (толчковый, одиночный, непрерывный) для заданий;
  • Настройка языка и единицы измерения;
  • Порты ввода-вывода могут быть распределены свободно, и устройство может обнаружить их во избежание задвоения;
  • Двустороннее позиционирование и одностороннее позиционирование;
  • Функция очистки от стружки;
  • Обучение или поиск контрольной точки;
  • Ось, которая управляется сервосистемой, может перемещаться вручную;
  • Запоминание в реальном времени параметров, позиции и программы на случай непредвиденных ситуаций, таких как отключение электропитания.

Панель управления:

Структура меню:

Преимущества E-300 перед E-21:

Контроллер E-21 Контроллер E-300
Поддерживаются 2 оси, а именно, ось X, ось Y; Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось C;
Расчет положения блока (угла гиба) вручную; Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
Задний упор, ось Х, на электромоторах (маленькая скорость); Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;

Нет возможности задать точный угол. Только примерные показатели по оси Y. Точный угол получается только после пробных гибов и составления оператором таблицы показаний по оси Y;

Программирование абсолютного значения или угла;
Нет; Автоматическая регулировка нулевого положения оси R;
Нет; Материалы и информация о матрице являются программируемыми. Возможность корректировок по свойствам металла;
Нет; Сохранение программ на внешний носитель;
Нет; Восстановление бэкапа через флешку;
Нет; Библиотека инструментов;
Нет; Поправка угла любого шага;
Нет; Изменение цвета верхней части дисплея когда станок готов к работе;
Нет; Подсказки в виде схем при программировании в многошаговом режиме;
Имеется 3 страницы для работы с контроллером (одношаговый, многошаговый, параметры). Лёгкость передвижения в панели управления для получения информации для программирования.



Развернуть опции

Свернуть опции

Загрузки

Инструкция для контроллера ESTUN Е-21S Загрузить
Инструкция для контроллера ESTUN E-300 Загрузить
