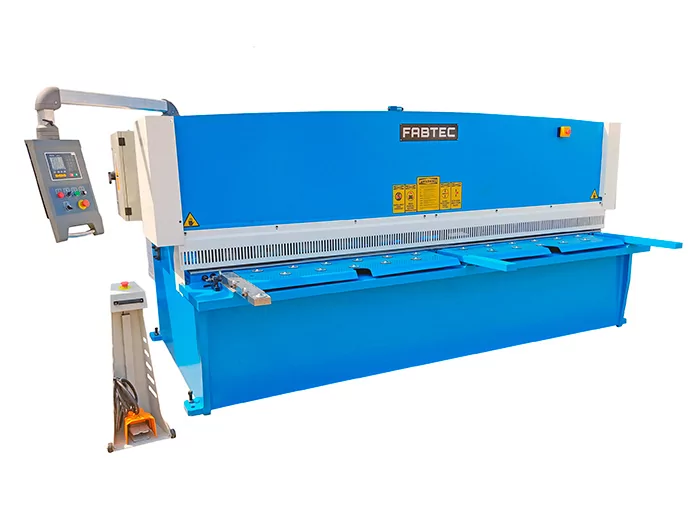

Гидравлическая гильотина QC12Y - 10x3200 с ЧПУ Е21S

Главное фото
Гидравлическая гильотина QC12Y - 10x3200 с ЧПУ Е21S
Гидравлическая гильотина QC12Y - 10x3200 с ЧПУ Е21S
Гидравлическая гильотина QC12Y - 10x3200 с ЧПУ Е21S
Контроллер ESTUN E21S
Преобразователь частоты
Редуктор заднего упора
Подсветка линии реза
Кнопка возврата
Перевозка гидравлической гильотины
Перевозка гидравлической гильотины
Перевозка гидравлической гильотины
Сертификат производителя
Гидравлическая гильотина QC12Y - 10x3200 с ЧПУ Е21S
Гидравлическая гильотина QC12Y - 10x3200 с ЧПУ Е21S
Гидравлическая гильотина QC12Y - 10x3200 с ЧПУ Е21S
Гидравлическая гильотина QC12Y - 10x3200 с ЧПУ Е21S
Контроллер ESTUN E21S
Преобразователь частоты
Редуктор заднего упора
Подсветка линии реза
Кнопка возврата
Перевозка гидравлической гильотины
Перевозка гидравлической гильотины
Перевозка гидравлической гильотины
Сертификат производителя

Мы поставляем станки во все города России, а также в Беларусь, Казахстан, Армению и Киргизию




Быстрый запрос

Гидравлическая гильотина QC12Y - 10x3200 с ЧПУ Е21S
Имя:
Телефон*:
E-mail*:
Что интересует:
Нажимая кнопку "Отправить запрос", Вы соглашаетесь с нашей Политикой конфиденциальности

Отправить запрос

Одно из полей, помеченных символом *, обязательно для заполнения.
Наш специалист обработает запрос в рабочее время
(Пн - Пт с 9:00 до 18:00 МСК) и свяжется с Вами.

Станок добавлен в корзину!


В корзине Вы сможете:

  • изменить количество товара;
  • добавить или удалить опции;
  • завершить оформление заказа.

Продолжить покупки
Перейти в корзину
Цена с НДС 20%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
1 574 628 q
44 560 BYN
7 296 186 KZT
1 362 579 KGS
8 348 539 AMD
$17 204
14 664 €
Цена с опциями:  a
Цена с опциями:  BYN
Цена с опциями:  KZT
Цена с опциями:  KGS
Цена с опциями:  AMD
Цена с опциями: $
Цена с опциями:
Добавить в корзину
Быстрый запрос
Перейти
в корзину
В наличии
В лизинг от 87 246 a/мес

Опции

Комплект ножей для QC11Y/QC12Y 10x3200
216 860 q
6 136 BYN
1 004 841 KZT
187 656 KGS
1 149 772 AMD
$2 369
2 019 €
Увеличение заднего упора до 1000 мм для QC12Y
28 237 q
799 BYN
130 838 KZT
24 434 KGS
149 710 AMD
$308
262 €
Увеличение заднего упора до 800 мм для QC12Y
14 119 q
399 BYN
65 421 KZT
12 217 KGS
74 857 AMD
$154
131 €

Основные характеристики

Торговая марка

О компании FABTEC

FABTEC — торговая марка компании "МОССклад". Под брендом FABTEC мы поставляем в Россию и ЕАЭС крупное промышленное оборудование: гибочные прессы, плоскошлифовальные станки, гидравлические пресс-ножницы и многое другое.

Узнайте больше на странице компании

FABTEC
Страна-производитель КНР
Рабочая длина 3200 мм
Толщина металла 10 мм
Настройка заднего упора 20-600 мм
Угол резки 1°30′
Количество ходов 10 шт/мин

Параметры подключения

Мощность двигателя 11 кВт

Габариты

Длина 4000 мм
Ширина 1850 мм
Высота 1850 мм
Вес 8500 кг

Модельный ряд

Модель Рабочая длина, мм Толщина металла, мм
QC12Y - 4x2500 (В наличии) 2500 4
QC12Y - 4x3200 3200 4
QC12Y - 4x4000 4000 4
QC12Y - 6x2500 (В наличии) 2500 6
QC12Y - 6x3200 (В наличии) 3200 6
QC12Y - 6x4000 4000 6
QC12Y - 8x2500 2500 8
QC12Y - 8x3200 (В наличии) 3200 8
QC12Y - 8x4000 4000 8
QC12Y - 10x2500 2500 10
QC12Y - 10x3200 (В наличии) 3200 10
QC12Y - 10x4000 4000 10
QC12Y - 12x2500 2500 12
QC12Y - 12x3200 (В наличии) 3200 12
QC12Y - 12x4000 4000 12

Особенности

  • Гидравлическая гильотина QC12Y - 10x3200 используется для точной и быстрой резки металлических листов толщиной до 10 мм и шириной до 3200 мм;

  • Цельносварная конструкция гильотины имеет повышенную жёсткость, что обеспечивает устойчивость к вибрации при работе. На станке установлена гидравлическая система, включающая в себя блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи Bosch-Rexroth (Германия), масляной насос SUMITOMO (Япония);

  • Работает по принципу качающейся балки. В основе принципа движение верхней балки по дуге, что позволяет более точно резать металл, чем при движении прямо. Управление осуществляется контроллёром ESTUN E21S;

  • Для удобного размещения, позиционирования и перемещения заготовки на рабочем столе есть специальные шариковые вставки и теневая подсветка линии реза;

  • Для безопасной работы предусмотрены защитные решётки, которые закрывают прижимные цилиндры, и барьеры, ограничивающие доступ в опасную зону сзади.

Рекомендации по применению

  • Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности.

Купите с этим станком

Вертикальный листогибочный пресс FABTEC WC67Y-100T/3200
1 381 952 q
39 108 BYN
6 403 404 KZT
1 195 850 KGS
7 326 988 AMD
$15 099
12 870 €
В наличии
Вертикальный листогибочный пресс FABTEC WC67Y-100T/3200

Комплект поставки:

  • Управление ESTUN E21S;
  • Рабочий стол с шариками;
  • Передние поддерживающие опоры (min 3 шт) L=800;
  • Привод заднего упора электро-механический;
  • Управление задним упором с электроприводом, точность позиционирования упора ± 0,1 мм;
  • Дистанционная педаль управления;
  • Набор режущего инструмента (верхний и нижний);
  • Комплект инструмента для наладки гильотины;
  • Руководство по эксплуатации на русском языке.

Контроллер ESTUN E21S

  • Контроль перемещения заднего упора.
  • Контроль количества циклов.
  • Контроль конечного положения.
  • Возвращение в исходное положение.
  • Автоматический поиск начальной точки.
  • Сохранение и восстановление параметров.
  • Быстрая индексация позиции.
  • Память на 40 программ по 25 шагов в каждой.
  • Защита от внезапного выключения питания.

Конструкция гидравлической гильотины QC12Y

  1. Масляный бак и гидравлический блок
  2. Подсветка
  3. Поворотная балка
  4. Панель управления
  5. Главный цилиндр
  6. Быстрое возвращение цилиндра
  7. Защитный барьер
  8. Редуктор заднего упора
  9. Зев
  10. Задний упор

  1. Верхний нож
  2. Нижний нож
  3. Рабочий стол

Вид гильотины QC12Y

Обзор опций

Рекомендуем приобрести к гидравлической гильотине QC12Y:



 1. Прижимные опоры

 2. Пневматическая поддержка для тонких листов
3. Сервопривод заднего упора
4. Комплект ножей







5. Увеличение заднего упора до 1000 мм



Развернуть опции

Свернуть опции

* Значение толщины металла (для всех гильотин, кроме Mazanek GM) указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом кратковременной прочности σВ, который не должен превышать 400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании МОССклад.

Видео

Видеообзор гидравлической гильотины QC12Y - 10x3200 с ЧПУ Е21S

Видеообзор гидравлической гильотины QC12Y - 10x3200 с ЧПУ Е21S

Это оборудование на нашем сайте

Вопросы и отзывы


Задайте свой вопрос

Компания "МОССклад" поставляет Гидравлическая гильотина QC12Y - 10x3200 с ЧПУ Е21S во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

Продажа оборудования осуществляется на условиях 100% оплаты при наличии его на складе и 50% предоплате при покупке под заказ.
