Гибочный пресс AD-S 30220

Гибочный пресс AD-S 30220:
В корзину

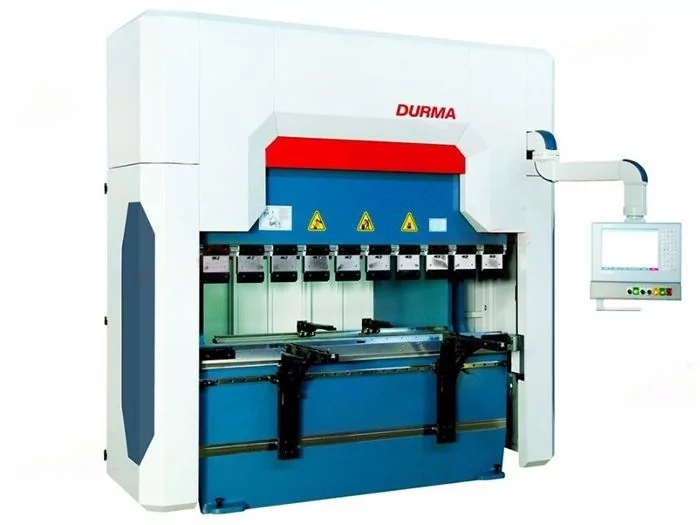

Главное фото
Мы поставляем станки во все города России, Беларуси, Казахстана, Армении и Киргизии, в том числе в город

Станок добавлен в корзину!


В корзине Вы сможете:

  • изменить количество товара;
  • добавить или удалить опции;
  • завершить оформление заказа.

Продолжить покупки
Перейти в корзину




Цена с НДС 20%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
По запросу
Добавить в корзину
Быстрый запрос
Под заказ

Основные характеристики

Код номенклатуры 46061
Производитель DURMAZLAR
Страна-производитель Турция
Тип привода Гидравлический
Рабочая длина 3050 мм
Усилие 220 т
Расстояние между колоннами 2600 мм
Глубина подачи (зёв) 450 мм
Рабочая скорость по оси Y 140 мм/с
Рабочая скорость по оси X 500 мм/с
Рабочая скорость возврата инструмента ось Y 140 мм/с
Рабочая скорость гиба ось Y 10 мм/c
Ход 265 мм
Просвет 530 мм
Ход по оси Х 650 мм
Высота стола 900 мм
Ширина стола 104 мм

Параметры подключения

Мощность двигателя 22.0 кВт

Габариты

Длина 4250 мм
Ширина 1770 мм
Высота 3000 мм
Вес 12600 кг

Дополнительные параметры

Рабочая скорость ось R 350 мм/с
Рабочий ход ось R 250 мм
Ход по оси X 1000 (опция) мм

Модельный ряд

Модель Рабочая длина Усилие
Гибочный пресс AD-S 25100 2550 мм 100 т
Гибочный пресс AD-S 30100 3050 мм 100 т
Гибочный пресс AD-S 30135 3050 мм 135 т
Гибочный пресс AD-S 1260 1250 мм 60 т
Гибочный пресс AD-S 2060 2050 мм 60 т
Гибочный пресс AD-S 30175 3050 мм 175 т
Гибочный пресс AD-S 30220 3050 мм 220 т
Гибочный пресс AD-S 30320 3050 мм 320 т
Гибочный пресс AD-S 37175 3700 мм 175 т
Гибочный пресс AD-S 37220 3700 мм 220 т
Гибочный пресс AD-S 40175 4050 мм 175 т
Гибочный пресс AD-S 40220 4050 мм 175 т
Гибочный пресс AD-S 40320 4050 мм 320 т
Гибочный пресс AD-S 40400 4050 мм 400 т
Гибочный пресс AD-S 40600 4050 мм 600 т
Гибочный пресс AD-S 60220 6050 мм 220 т
Гибочный пресс AD-S 60320 6050 мм 220 т
Гибочный пресс AD-S 60400 6050 мм 400 т
Гибочный пресс AD-S 60600 6050 мм 600 т
Гибочный пресс AD-S 60800 6050 мм 800 т
Гибочный пресс AD-S 70800 7050 мм 800 т
Гибочный пресс AD-S 701000 7050 мм 1000 т
Гибочный пресс AD-S 701250 7050 мм 1250 т
Гибочный пресс AD-S 80800 8050 мм 800 т
Гибочный пресс AD-S 801000 8050 мм 1000 т
Гибочный пресс AD-S 801250 8050 мм 1250 т
Гибочный пресс AD-S 801600 8100 мм 1600 т
Гибочный пресс AD-S 802000 8100 мм 2000 т

Особенности

  • Гибочный пресс AD-S 30220 применяется для гибки листового металла с усилием до 220 тонн;

  • Продуманная конструкция станины и длинные двойные направляющие обеспечивают высокий подъем верхней балки;

  • Установлены мощные гидравлические двигатели. Оснащен прочным и быстрым серводвигателем заднего упора;

  • Система компенсации прогиба позволяет равномерно распределять нагрузку по всей длине заготовки для получения точного гиба без дефектов;

  • Управление осуществляется при помощи ЧПУ. В стандартную комплектацию включены 4 оси (Y1, Y2, X, R), настройка и корректировка работы осуществляется посредством ЧПУ, также с помощью ЧПУ можно управлять системой компенсации прогиба.

Рекомендации по применению

  • Гибочные прессы серии AD-S, благодаря возможности изготавливать элементы любой сложности, подходят для работы на предприятиях самого разного профиля.

Стандартная комплектация:

  • 4 оси Y1, Y2, Х, R — управление ЧПУ;
  • ЧПУ CNC Cybelec ModEva 10S 2D и PC 1200 3D SW или Delem 66W;
  • Электромеханическая компенсация прогиба стола, управляемая ЧПУ;
  • Гидравлическая компенсация прогиба стола, управляемая ЧПУ (Стандарт ≥ 800 т);
  • «Еврозажим» инструмента (Стандарт ≤ 400 т);
  • Зажим инструмента DURMA (Стандарт ≥ 600 т);
  • Передняя поддержка на линейных направляющих — опорные штанги с Т-образным профилем и упором;
  • Задний упор с серводвигателем, линейной направляющей и системой подшипников (оси X и R);
  • Система ограничения случайного травматизма;
  • Специально разработанные гидравлические двигатели и система клапанов ведущих мировых производителей (Bosch);
  • Электрические узлы и компоненты ведущих мировых производителей (Siemens).





ModEva 10S 3D & Pc 1200 3D S W

ModEva — серия блоков управления, спроектированных под конкретные запросы рынка. Консоли ModEva универсальны, могут легко выполнять роль пульта управления и корректировки рабочих процессов, либо могут стать мощной рабочей станции, позволяющей программировать весь процесс не отходя от станка. Вся серия оборудована высокопроизводительным процессором и максимальными графическими возможностями 3D, что позволяет блокам управления Cybelec® решать самые изощренные задачи.
Все ModEva консоли имеют очень удобную и функциональную систему Quick Cursor, для простого быстрого и удобного программирования - вращение курсора, позволяет перемещаться по страницам, открывать и выбирать меню.
Программное обеспечение PC 1200 3D - специальное приложение для подготовки управляющих программ вне станка на персональном компьютере . PC 1200 помогает пользователю определить последовательность гибки, автоматически рассчитывает положение осей листогибочного пресса, предупреждает о невозможности гибки (пересечение осей листогиба).



Delem DA 66 W

Delem DA 66 W контроллер для гибочных прессов – комбинация дружественного интерфейса, продуктивности и безотказности. Сильная комбинация дающая высокую производительность. Последние достижения в графической визуализации служат для масштабной демонстрации любого проекта. Система позволяет проводить 2-хмерное программирование в реальном времени, просчитывая последовательность гибов и возможные ошибки. В тандеме с объемной «самообучающейся» базой данных готовых расчетов это дает отличный результат. В режиме 3-хмерной развертки доступны как подбор инструмента, так и отображение и управление работой в реальном времени. Эффективная организация работы от проектирования детали до осуществления гибки, вкупе с возможностью интеграции в производственную сеть, делают контроллеры этой серии самими «продвинутыми» на фоне конкурентов.



Обзор опций

Дополнительно вы можете приобрести:

  • CYBELEC ModEva 12S 3D + PC 1200 3D SW + CyCad 2D DXF Convertion SW;
  • CYBELEC ModEva 15S 3D Touchscreen +PC 1200 3D SW + CyCad 2D DXF Convertion SW;
  • DELEM DA-69W 3D;
  • DELEM DA-69W 3D Touchscreen;
  • Э/м ассиметричная регулировка по осям Z1, Z2 с управлением ЧПУ;
  • Э/м ассиметричная регулировка по осям X1,X2 с управлением ЧПУ;
  • Э/м ассиметричная регулировка по осям R1,R2 с управлением ЧПУ;
  • Delta X, отклонение по каждой оси X до 250мм, оcь управляемая ЧПУ;
  • Синхронизированное движение упоров по оси X до 1000 мм со световым барьерным ограничителем доступа сзади;
  • AP3-AP4 Пневматическая передняя поддержка листа при гибке со скользящими направляющими с э/м регулировкой высоты подъема (предельная нагрузка 125 кг на каждую);
  • Передняя поддержка с пневмоприводом;
  • Лазерная подсветка FIESSLER AKAS (ручная);
  • DFS1 Фотоэлектрический лазер для нижней балки;
  • Быстросъемные зажимы для инструмента;
  • Пневматическое позиционирование инструмента нижней балки;
  • Система полной автоматизации рабочего процесса;
  • ПО - CYBELEC PC 1200 3D SW + CyCad 2D DXF Convertion SW;
  • VBend - VMDF и VDraw (утилита раскроя заготовок из листового железа);
  • VBend - VMS-D и DXF — импортер (расчет и моделирование процессов);
  • Система кондиционирования для электрошкафа;
  • Лазерная система измерения угла гиба;
  • Лазерная система измерения угла гиба — дополнительная пара сенсоров;
  • Лазерная система измерения угла гиба — установка и синхронизация;
  • Охладитель масла;
  • Централизованная система смазки автоматическая;
  • Централизованная система смазки ручная;
  • Управление с противоположной стороны;
  • Дополнительные пальцевые блоки, каждый;
  • Дополнительная фронтальная поддержка на направляющей;
  • Лазерная линия гиба.
ModEva 15S
  • 3D/15’’ TFT монитор;
  • Разрешение 1024х768;
  • 128, 256, 512 Мб ОЗУ;
  • Quick Cursor;
  • 20 Гб встроенная память;
  • Автоматический расчет гибки ПО PC 1200 3D.



Delem DA 69 W

Контроллер DA 69W к преимуществам DA 66W добавил возможность 3-х мерного программирования, а так же возможность вращать деталь в любых плоскостях для более наглядной визуализации результатов. Блок оборудован сенсорным экраном.



Развернуть опции

Свернуть опции

Вопросы и отзывы

У этого оборудования пока нет вопросов и отзывов.

Задайте свой вопрос

Компания "МОССклад" поставляет Гибочный пресс AD-S 30220 во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

Продажа оборудования осуществляется на условиях 100% оплаты при наличии его на складе и 50% предоплате при покупке под заказ.
