Вертикальный листогибочный пресс FABTEC WC67Y-63T/3200

Гибочный пресс FABTEC WC67Y-63T/3200:
В корзину
Главное фото
Видеообзор гибочного пресса FERRUM WC67Y
Схема станка
Вертикальный листогибочный пресс WC67Y. Вид сзади
Контроллер Estun E21
Вертикальный листогибочный пресс WC67Y
Вертикальный листогибочный пресс WC67Y
Сертификат производителя
Схема станка
Вертикальный листогибочный пресс WC67Y. Вид сзади
Контроллер Estun E21
Вертикальный листогибочный пресс WC67Y
Вертикальный листогибочный пресс WC67Y
Сертификат производителя

Это оборудование снято с производства и больше не продаётся.

Новая модель:

Основные характеристики

Производитель FABTEC
Страна-производитель КНР
Рабочая длина 3200 мм
Настройка заднего упора 500 мм
Усилие 63 т
Расстояние между колоннами 2550 мм
Глубина подачи (зёв) 320 мм
Оси Y, X, (R опция)
Рабочая скорость по оси Y 60 мм/с
Рабочая скорость по оси X 200 мм/с
Рабочая скорость возврата инструмента ось Y 50 мм/с
Рабочая скорость гиба ось Y 7 мм/c
Ход 110 мм
Просвет 350 мм
Ход по оси Х 200 мм
Высота стола 810 мм
Объем масляного бака 320 л

Параметры подключения

Мощность двигателя 5.5 кВт

Габариты

Длина 3800 мм
Ширина 1700 мм
Высота 2200 мм
Вес 5000 кг

Дополнительные параметры

Точность позиционирования 0.03 мм

Модельный ряд

Модель Рабочая длина Усилие
Гибочный пресс FABTEC WC67Y-63T/2500 2500 мм 63 т
Гибочный пресс FABTEC WC67Y-80T/2500 2500 мм 80 т
Гибочный пресс FABTEC WC67Y-100T/3200 3200 мм 100 т
Гибочный пресс FABTEC WC67Y-125T/3200 3200 мм 125 т
Гибочный пресс FABTEC WC67Y-40T/2500 2500 мм 40 т
Гибочный пресс FABTEC WC67Y-40T/2000 2000 мм 40 т
Гибочный пресс FABTEC WC67Y-63T/3200 3200 мм 63 т
Гибочный пресс FABTEC WC67Y-80T/3200 3200 мм 80 т
Гибочный пресс FABTEC WC67Y-100T/2500 2500 мм 100 т
Гибочный пресс FABTEC WC67Y-100T/4000 4000 мм 100 т
Гибочный пресс FABTEC WC67Y-125T/2500 2500 мм 125 т
Гибочный пресс FABTEC WC67Y-125T/4000 4000 мм 125 т
Гибочный пресс FABTEC WC67Y-160T/2500 2500 мм 160 т
Гибочный пресс FABTEC WC67Y-160T/3200 3200 мм 160 т
Гибочный пресс FABTEC WC67Y-160T/4000 4000 мм 160 т
Гибочный пресс FABTEC WC67Y-200T/2500 2500 мм 200 т
Гибочный пресс FABTEC WC67Y-200T/3200 3200 мм 200 т
Гибочный пресс FABTEC WC67Y-250T/3200 3200 мм 250 т

Особенности

  • Вертикальный листогибочный пресс FABTEC WC67Y-63T/3200 применяется для гибки металлических заготовок с усилием до 63 тонн;

  • Синхронизированная работа 2-х силовых гидроцилиндров за счёт жёсткого соединения через трубчатый торсион. Благодаря этому обеспечивается точность работы станка;

  • Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса;

  • Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки.

Рекомендации по применению

  • Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Купите с этим станком

Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S
1 129 300 ₽
32 264 BYN
5 651 236 KZT
1 124 419 KGS
6 331 293 AMD
$13 256,49
11 387,76 €
В наличии
Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S

Профили, получаемые при использовании гибочного пресса:

Комплект поставки:

Наименование Значение
Контроллер E21(Estun)
Приводы по осям Комплектные сервоприводы (КСП) производства Estun
Клапаны Bosch-Rexroth
Электроавтоматика Siemens и Schneider
Масляный насос Шестеренный
Инструмент Матрица 4-хсторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы) 2 штуки
Уплотнения г/ц NOK Japan
Пульт управления На поворотном кронштейне
Педаль управления Выносная,с кнопкой аварийного остановки

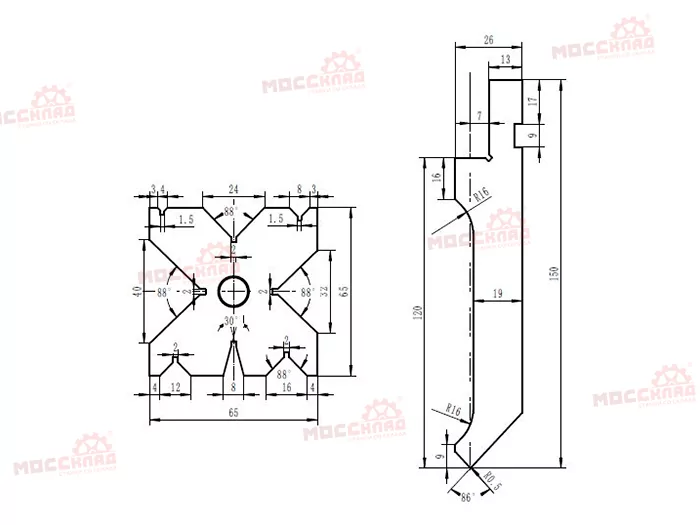

Чертеж инструмента:


Сегментация верхнего пуансона:

800 мм + 800 мм + 765 мм + 835 мм сегментов. (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 3200 мм)

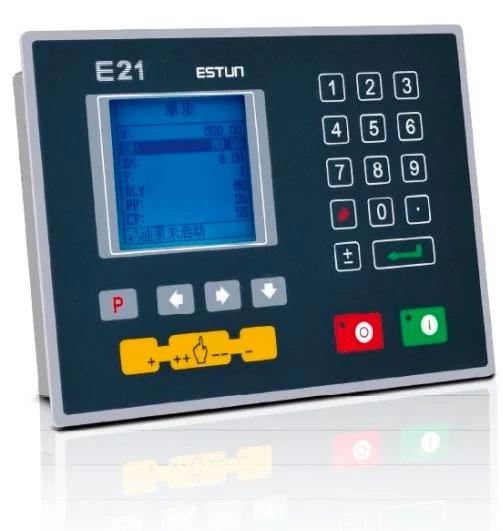

Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе, на котором отображаются заданные и текущие положения рабочих органов по осям).

С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийной остановки.

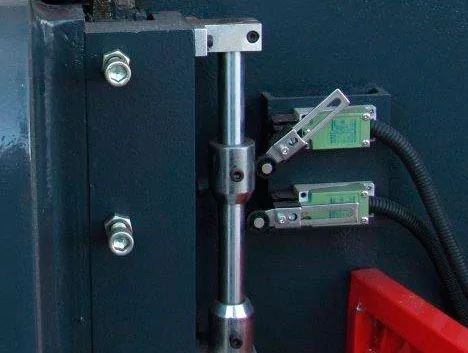

Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

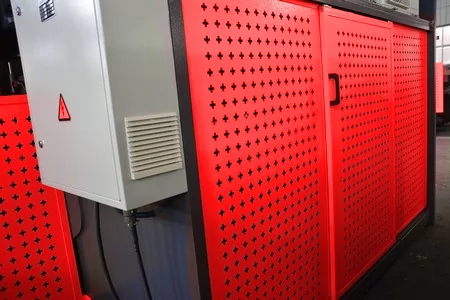

Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

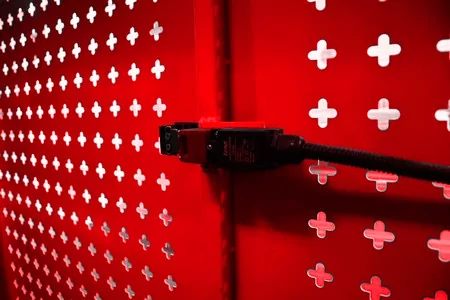

Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.

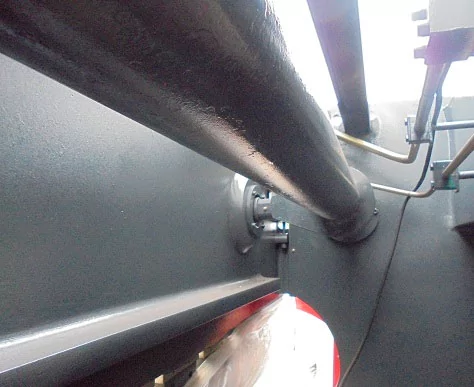

Синхронизация работы цилиндров через торсионный вал.




T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.



Электрошкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.




Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.

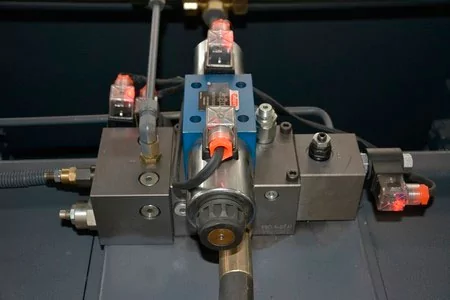

Гидравлическая система Bosch-Rexroth
