Это оборудование снято с производства и больше не продаётся.
Основные характеристики
Параметры подключения
Габариты
Документы для скачивания
| Руководство по эксплуатации TruTool TKA 500 | |
| Технические характеристики TruTool TKA 500 | |
| Новая оснастка для TruTool TKA 300 и TKA 500 |
Особенности

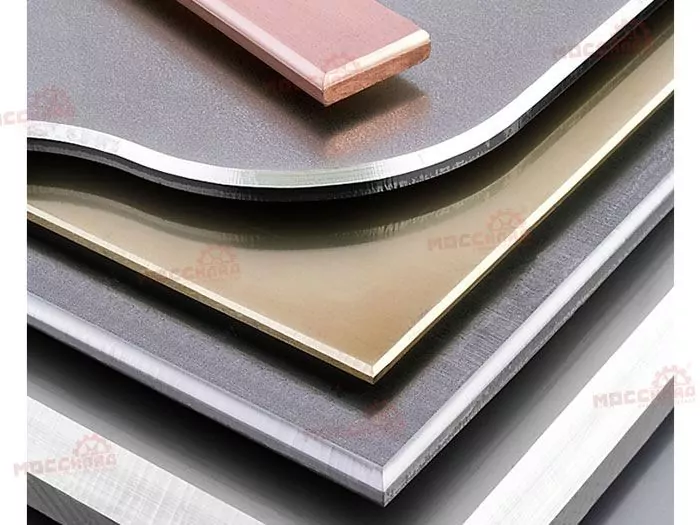

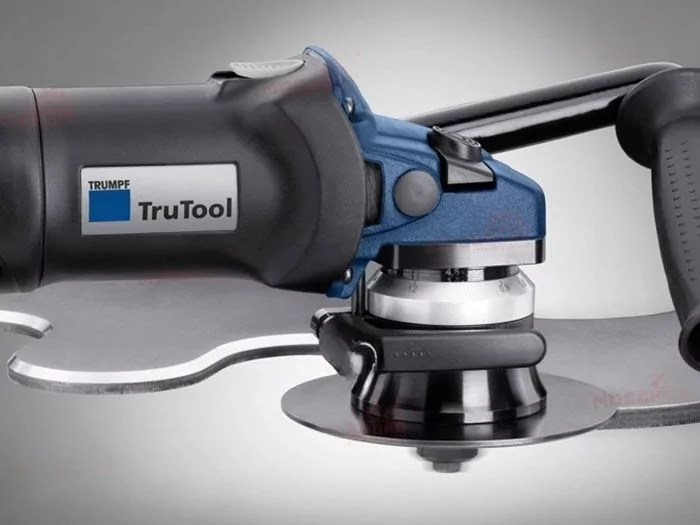

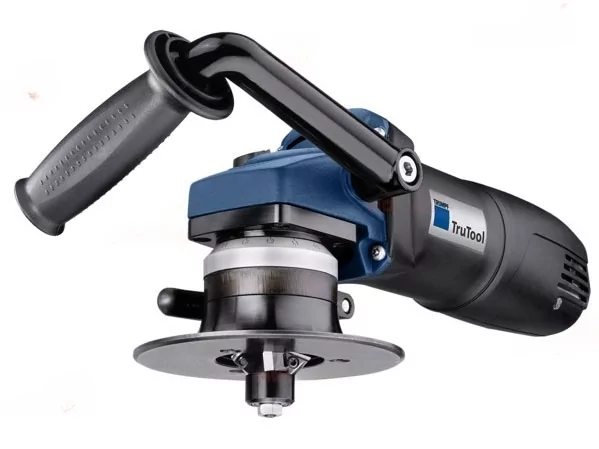

Кромкофрезерная машина TruTool TKA 500 предназначена для обработки кромок на заготовках из нержавеющей стали, алюминия, алюминиевых сплавов, бронзы, пластиков и т.д.;
Станок позволяет обрабатывать внешние кромки металлоконструкций и механизмов;

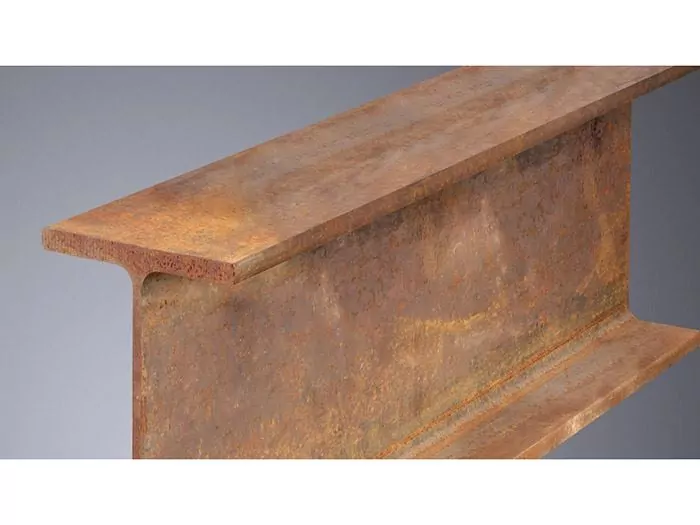

Частота вращения на холостом ходу — 8390 шт/мин. Инструмент используется для скругления кромок таврового профиля из конструкционных сталей;
Ручной станок удаляет заусенцы после процессов резки гильотиной, листовыми ножницами и т.п.;

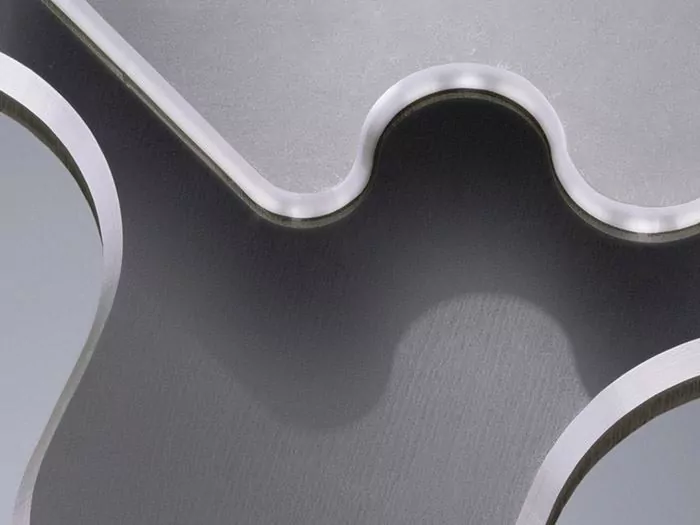

Станком TruTool TKA 500 можно выполнять скругление кромки под покраску для защиты от коррозии.
Рекомендации по применению
TruTool TKA 500 используется на крупных и мелких металлообрабатывающих предприятиях.
Кромкофрезерная машина используется для снятия фаски как с листов металлопроката, так и металлических труб для дальнейшего сваривания.
Чертеж с размерами TruTool TKA 500:
 |
Комплект поставки:
 3 режущие пластины CR (встроенные) Установлен |
|
 Торцевой штифтовый гаечный ключ 1 шт. 0353531 |
Отвертка Torx TX15 x 60 1 шт. 0353793 |
|
Односторонний гаечный ключ 1 шт. 0068012 |
Торцевой ключ 1 шт. 1241272 |

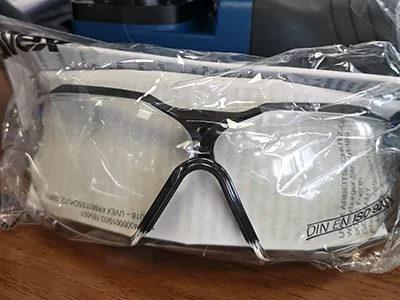

 Защитные очки 1 шт. 0944950 |
 TRUMPF Box M3 1 шт. 1770951 |
Вы можете приобрести дополнительные расходные материалы и комплектующие для кромкофрезерной машины TruTool TKA 500:
 Держатель режущих пластин 45° С роликом диаметром 22 мм для трех режущих пластин. Для фаски 45°. Комплект из 1 шт. 1227954 |
Держатель режущих пластин 30° С роликом диаметром 29,6 мм для трех режущих пластин. Для фаски 30°. Комплект из 1 шт. 1237683 |
| Держатель режущих пластин 60° С роликом диаметром 22 мм для трех режущих пластин. Для фаски 60°. Комплект из 1 шт. 1257861 |
 Режущие пластины ST Применяются для обработки стали с давлением до 400 Н/мм2. Подходят для обработки фасок 0°, 15–60° (шагами по 5). Комплект из 3 шт. 1241780. Комплект из 10 шт. 1232627 |
 Режущие пластины ST, радиус 2 Применяются для обработки стали с давлением до 400 Н/мм2 и алюминия с давлением до 250 Н/мм2. Подходят для радиуса 2 мм. Комплект из 3 шт. 1693743 Комплект из 10 шт. 1232676 |
 Режущие пластины ST, радиус 3 Применяются для обработки стали с давлением до 400 Н/мм2 и алюминия с давлением до 250 Н/мм2. Комплект из 3 шт. 1693742 Комплект из 10 шт. 1232671 |
 Режущие пластины CR Применяются для обработки стали марки CR с давлением до 800 Н/мм2. Подходят для обработки фасок 0°, 15–60° (шагами по 5). Комплект из 3 шт. 1241851 Комплект из 10 шт. 1232628 |
 Режущие пластины CR, радиус 2 Применяются для обработки стали марки CR с давлением до 800 Н/мм2. Подходят для радиуса 2 мм. Комплект из 3 шт. 1693744 Комплект из 10 шт. 1232691 |
 Режущие пластины для алюминия Применяются для обработки алюминия с давлением до 250 Н/мм2. Подходят для обработки фасок 0°, 15–60° (шагами по 5). Комплект из 3 шт. 1241852 Комплект из 10 шт. 1232629 |
 Режущие пластины ST R PLUS Применяются для обработки стали с давлением до 400 Н/мм2. Подходят для обработки радиусов швов угловых соединений R2 PLUS и R4 PLUS. Комплект из 3 шт. 1266783 Комплект из 10 шт. 1266784 |
 Режущие пластины ST, радиус 4 Применяются для обработки стали с давлением до 400 Н/мм2 и алюминия с давлением до 250 Н/мм2. Подходят для обработки радиуса 4 мм. Комплект из 3 шт. 1693629 Комплект из 10 шт. 1630310 |
 Режущие пластины с покрытием, радиус 3 Применяются для плазменных технологий обработки, а также для обработки стали с давлением до 400 Н/мм2. Подходят для плазменной обработки радиуса 3 мм. Комплект из 2 шт. 1320642 |
Держатель режущих пластин R С роликом диаметром 20 мм для трех режущих пластин. Подходит для радиусов 2,3 и 4 мм. Комплект из 1 шт. 1663473 |
Держатель режущих пластин R2 PLUS С роликом для радиуса шва углового соединения 2 мм, толщина листа ок. 1,5–2,5 мм Комплект из 1 шт. 1265985 |
Держатель режущих пластин R4 PLUS С роликом для радиуса шва углового соединения 4 мм, толщина листа ок. 2,5–5 мм Комплект из 1 шт. 1264547 |
Держатель режущих пластин 15° С роликом диаметром 29,6 x 11,6 мм для трех режущих пластин. Для фаски 15°. Комплект из 1 шт. 1412639 |
Держатель режущих пластин 20° С роликом диаметром 29,6 x 11,6 мм для трех режущих пластин. Для фаски 20°. Комплект из 1 шт. 1619933 |
Держатель режущих пластин 25° С роликом диаметром 29,6 x 11,6 мм для трех режущих пластин. Для фаски 55°. Комплект из 1 шт. 1419177 |
Держатель режущих пластин 35° С роликом диаметром 29,6 x 12,3 мм для трех режущих пластин. Для фаски 35°. Комплект из 1 шт. 1256570 |
Держатель режущих пластин 40° С роликом диаметром 29,6 x 12,3 мм для трех режущих пластин. Для фаски 40°. Комплект из 1 шт. 1620265 |
Держатель режущих пластин 50° С роликом диаметром 22 х 12,5 мм для трех режущих пластин. Для фаски 50°. Комплект из 1 шт. 1429605 |
Держатель режущих пластин 55° С роликом диаметром 22 х 12,5 мм для трех режущих пластин. Для фаски 55°. Комплект из 1 шт. 1251684 |
Держатель режущих пластин R, двойной С роликом для применения с плазменными технологиями обработки. Подходит для радиуса 3 мм при работе с плазмой. Комплект из 1 шт. 1484142 |
 Ролик R2 PLUS Ролик для держателя режущих пластин для радиусов швов угловых соединений R2 PLUS 1 шт. 1294750 |
Ролик R4 PLUS Ролик специально для держателя режущих пластин для радиусов швов угловых соединений R4 PLUS 1 шт. 1294749 |
 Ролик для тонколистового металла Ролик диаметром 22 x 14,5 мм для тонколистового металла толщиной не менее 0,7 мм. Для фасок 45–60°. 1 шт. 1237451 |
 Опорная пластина Применяется в стесненных условиях. Для всех держателей режущих пластин. 1 шт. 1315258 |
 Торцевая кромка инструмента 1 шт. 1645165 |
 Защитная пленка Для обработки без царапин Комплект из 5 шт. 1234851 |
 Контейнер для стружки Для обработки прямых краев 1 шт. 1236997 |
| Масло для вырубки и высечки, обработка стали Флакон 500 мл 103387 |
Масло для вырубки и высечки, обработка алюминия Флакон 1000 мл 125874 |
 Дистанционная пластина защитной пластины1 шт. 1265501 |
 Дистанционная пластинаДля удаления заусенцев 1 шт. 1236998 |

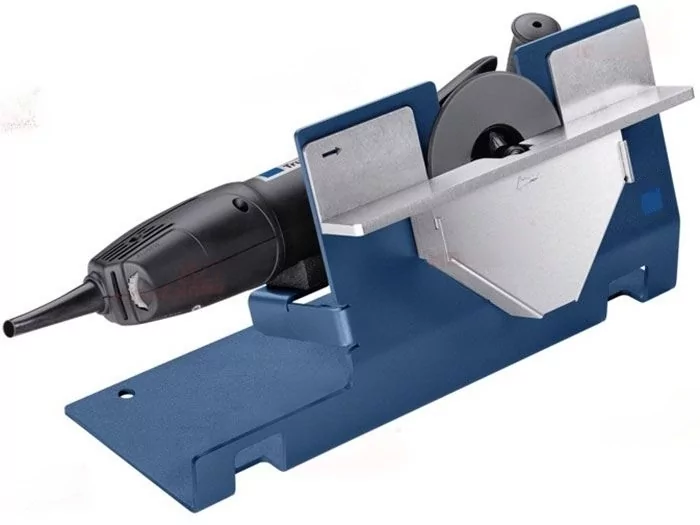

 Рабочая станция Идеально для обработки мелких деталей на стационарном оборудовании 1 шт. 1404742 |
Консистентная смазка G3 100 г 353969 |
 TRUMPF Box M3 1 шт. 1770951 |
