Вертикальный листогибочный пресс FABTEC WE67K-100T/3200 DA-E80T

Гибочный пресс FABTEC WE67K-100T/3200 DA-E80T:
3 648 565 ₽
В корзину

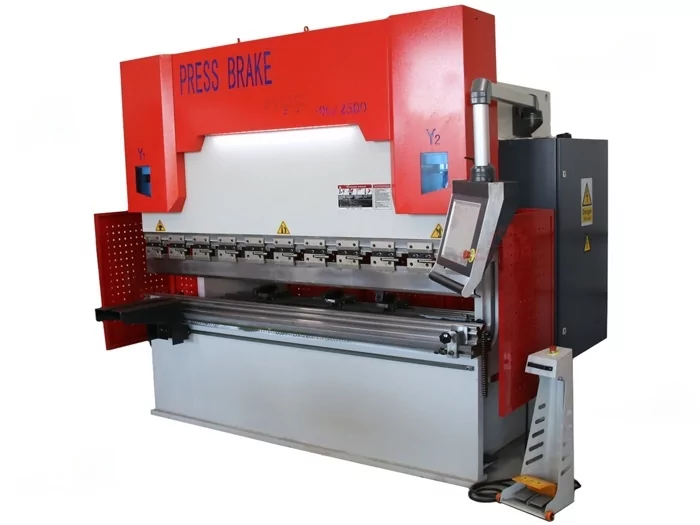

Главное фото
Обзор гидравлического листогибочного пресса
Электрический шкаф
Привод заднего упора
Панель управления
Быстрые фиксаторы
Задний упор
Датчик уровня масла
Двигатель и фильтр
Задний упор
Выносная стойка
Защитные экраны
Верхняя сегментная балка
Передняя поддержка
Верхняя сегментная балка
Вид спереди
Вид сбоку
Панель управления
Панель управления
Панель управления
Сертификат производителя
Электрический шкаф

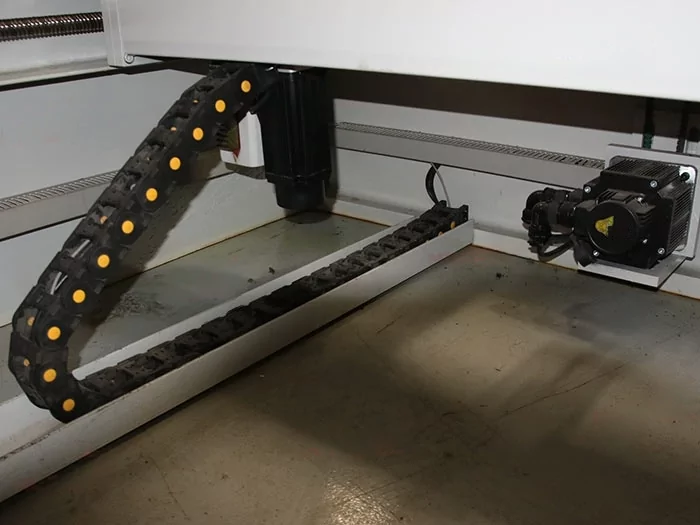

Привод заднего упора
Панель управления
Быстрые фиксаторы
Задний упор
Датчик уровня масла
Двигатель и фильтр
Задний упор

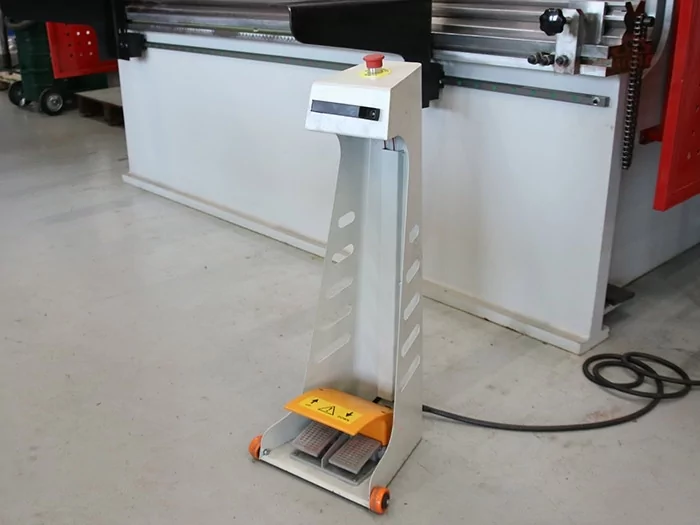

Выносная стойка

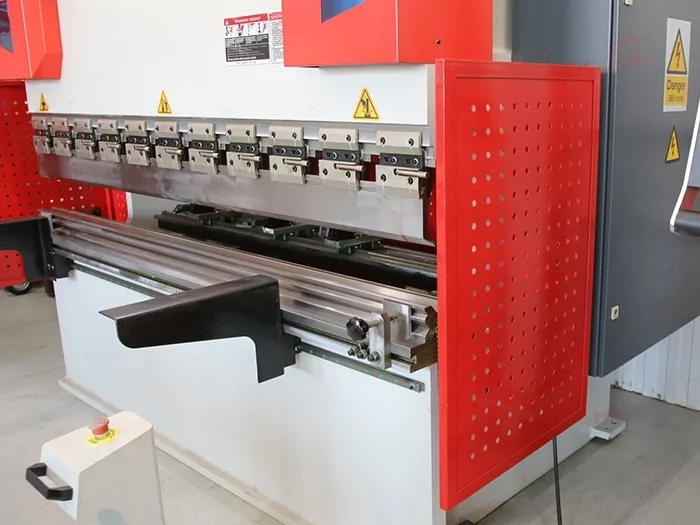

Защитные экраны

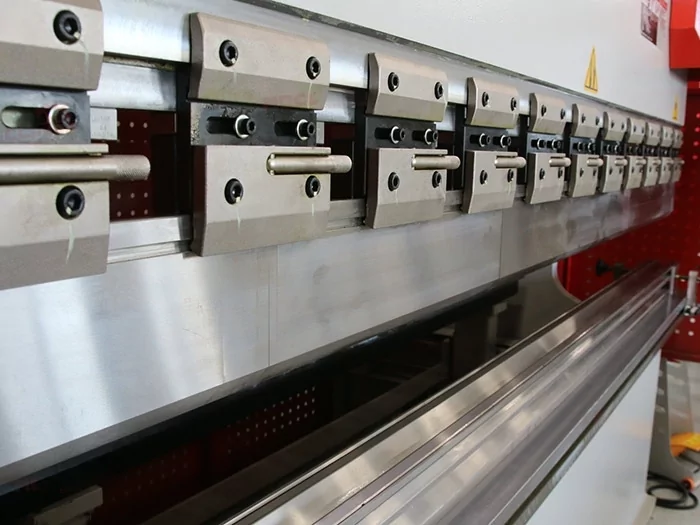

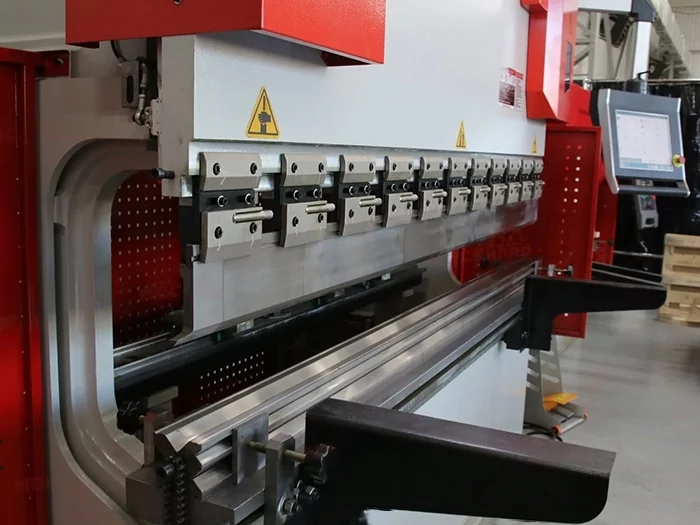

Верхняя сегментная балка
Передняя поддержка
Верхняя сегментная балка
Вид спереди

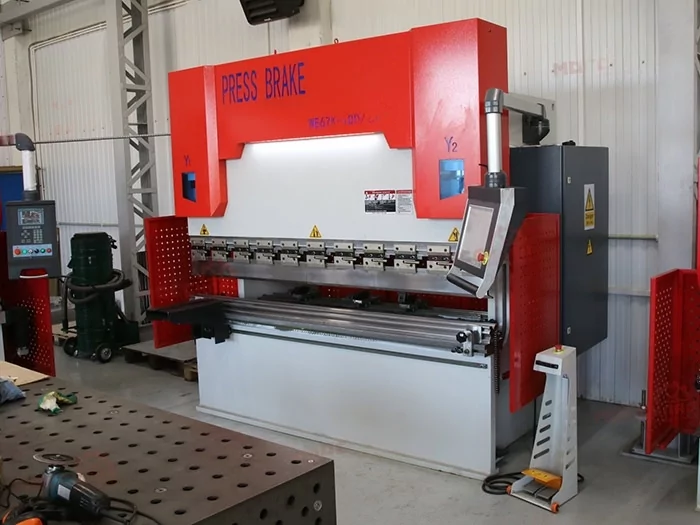

Вид сбоку

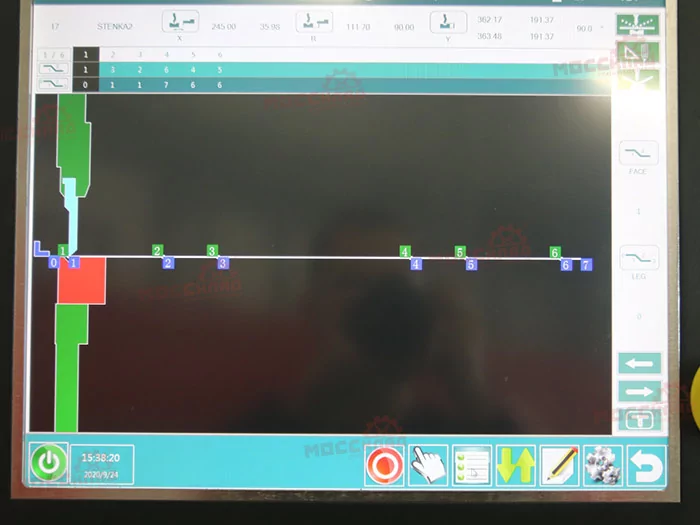

Панель управления
Панель управления
Панель управления
Сертификат производителя
Мы поставляем станки во все города России, Беларуси, Казахстана, Армении и Киргизии, в том числе в город

Станок добавлен в корзину!


В корзине Вы сможете:

  • изменить количество товара;
  • добавить или удалить опции;
  • завершить оформление заказа.

Продолжить покупки
Перейти в корзину




Цена с НДС 20%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
3 648 565 ₽
104 238 BYN
18 258 125 KZT
3 632 794 KGS
20 455 267 AMD
$42 829,32
36 791,80 €
Посмотреть в работе

Быстрый запрос
В наличии

Основные характеристики

Код номенклатуры 52551
Производитель FABTEC
Страна-производитель КНР
Рабочая длина 3200 мм
Усилие 100 т
Расстояние между колоннами 2500 мм
Глубина подачи (зёв) 320 мм
Оси Y,X,
Ход 140 мм
Просвет 400 мм

Параметры подключения

Электропитание 3x380/50 В/Гц
Мощность двигателя 7.5 кВт

Габариты

Длина 3600 мм
Ширина 1650 мм
Высота 2350 мм
Вес 6400 кг

Дополнительные параметры

Точность прямолинейности ±0.3 мм
Точность заднего упора ±0.05 мм
Точность угла гиба ±0.5 мм

Модельный ряд

Модель Рабочая длина Усилие
Гибочный пресс FABTEC WE67K-100T/2500 DA-E80T (В наличии) 2500 мм 100 т
Гибочный пресс FABTEC WE67K-63T/2500 DA-E80T 2500 мм 63 т
Гибочный пресс FABTEC WE67K-125T/3200 DA-E80T (В наличии) 3200 мм 125 т
Гибочный пресс FABTEC WE67K-100T/3200 DA-E80T (В наличии) 3200 мм 100 т

Особенности

  • Вертикальный листогибочный пресс FABTEC WE67K-100T/3200 DA-E80T применяется для гибки металлических заготовок с усилием до 100 тонн;

  • Синхронизированная работа 2-х силовых гидроцилиндров за счёт электронной синхронизации от системы ЧПУ и наличие оптических линеек GIVI ( Италия) по осям Y1 и Y2. Благодаря этому обеспечивается точность работы станка c точностью позиционирования ползуна 0.01 мм;

  • Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса с хорошими показателями точности при высокой скорости работы. Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;

  • Гидравлическая система оснащена внутренним шестеренчатым насосом, который обеспечивает стабильную работу, низкий уровень шума и простоту обслуживания. Он приводится в действие электрогидравлической группой сервоклапанов Dr. Rexroth. Масляный бак герметизирован японскими уплотнительными элементами Valka, которые имеют защиту от перегрузки.

  • Пресс оснащен удобной в эксплуатации и многофункциональной системой ЧПУ E80T, которая имеет интуитивно понятный графический интерфейс. На прессе установлены: моторизированная система компенсации прогиба и задний упор с комплектом упорных пальцевых блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ.

Рекомендации по применению

  • Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Купите с этим станком

Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S
1 129 300 ₽
32 264 BYN
5 651 236 KZT
1 124 419 KGS
6 331 293 AMD
$13 256,49
11 387,76 €
В наличии
Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S
Волоконный лазер Gweike LF3015LN (отдельный электрический шкаф с кондиционером)
3 074 002 ₽
87 823 BYN
15 382 901 KZT
3 060 715 KGS
17 234 044 AMD
$36 084,71
30 997,96 €
В наличии
Волоконный лазер Gweike LF3015LN (отдельный электрический шкаф с кондиционером)

Комплект поставки:

Наименование Значение
Контроллер DA-E80T (сенсорный TFT экран 17") управление по осям 4,Y1+Y2+X+R
Приводы по осям Комплектные сервоприводы (КСП) производства Estun
Клапаны Bosch-Rexroth
Гидравлическая система Hoerbirger
Электроавтоматика Siemens и Schneider
Электронно-оптические линейки положения ползуна GIVI (Италия) с точностью 0,0,1 мм (Ось Y1+Y2)
Масляный насос Шестеренный
Инструмент Матрица 4-сторонняя/пуансон AMADA Promecam
Система крепления Быстросъемная
Оснащение заднего упора (пальцы) 2 штуки
Оснащение передними опорами на линейных направляющих 2 штуки
Уплотнения г/ц NOK Japan
Задний упор с автоматическим перемещением Ось Х (600 мм, скорость 500мм/с) и R (200мм, скорость 60 мм/с)
Защитное ограждение Боковые + заднее
Пульт управления На поворотном кронштейне
Педаль управления Выносная,с кнопкой аварийного остановки
Моторизированная система компенсации прогиба

Чертеж инструмента:


Сегментация верхнего пуансона:

500 мм + 500 мм + 500 мм + 165 + 835 мм сегменты (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 2500 мм)

Контроллер DA-E80T

Этот продукт использует двойную электрогидравлическую пропорциональную сервосистему и технологию управления сервоприводом (стандартная конфигурация - два сервопривода, которые могут быть увеличены в соответствии с потребностями пользователя).

1. Он использует высокопроизводительный промышленный компьютер и сенсорный экран высокой четкости для отображения интерфейса человек-машина. Интеллектуальные подсказки, обучение и использование в настоящее время, значительно снижающие сложность обучения операторов станков, с использованием графических методов и методов программирования таблиц данных, автоматического расчета. ЖК-экран высокой четкости с диагональю 1,17 ", сенсорным TFT, долгим сроком службы и низким энергопотреблением;
2. Очень легкий диалог – человек-машина, интеллектуальные подсказки для пользователя.
3. Программирование и управление графическим дисплеем -это просто ввод информации о заготовке и этапах обработки. Система автоматически рассчитывает задний датчик по оси Х и значение позиционирования оси R (автоматический вычет удлинения и т. Д.);
4. Самодиагностика переключателя, автоматическая диагностика состояния внешнего переключателя, сигнализация ошибки, подсказки.
5. Электрогидравлическое соотношение и управление серводвигателем, стабильная скорость движения, быстрая скорость реакции, высокая точность, значительно повышающая эффективность обработки;
6. Ось X, ось Y, связь оси R;
7. Односторонняя и двухсторонняя функция позиционирования.
8. Программирование двойной компенсации двойного угла Y1, Y2 удобно для обработки специальных заготовок для удовлетворения потребностей различных отраслей промышленности.
9. Функция высокоскоростного изгиба: при обработке многоступенчатых заготовок нет необходимости возвращаться в верхнюю мертвую точку во время процесса, поднимать верхнюю траверсу, выполнять следующий изгиб и возвращаться в верхнюю мертвую точку после завершения обработки заготовки, что значительно повышает эффективность производства.
10. Функция отключения памяти положения для защиты параметров, положений и программ на месте.
11. Функция многоступенчатого программирования, может реализовывать многоступенчатую автоматическую работу, полную многоступенчатую обработку деталей за один раз, повысить эффективность производства.
12. Функция хранения информации для нескольких станков,  может обмениваться данными обработки через USB диск на несколько станков.
13. Функция компенсации угла (когда фактический угол не соответствует установленному углу, просто введите фактический угол для автоматической компенсации).
14. Может установить функцию автоматического возврата контрольной точки при запуске.
15. Удаленное обновление и помощь - система ЧПУ может быть обновлена удаленно, чтобы облегчить обновление системы и техническое обслуживание.

Профили, получаемые при использовании гибочного пресса:

Стандартный инструмент:



Контроллер DA-E80T

(сенсорный TFT экран 17 ") управление по осям 4, Y1+Y2+X+R


T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.



Электрошкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider


Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.


Гидравлическая система бомбирования





Задний упор с автоматическим перемещением.

Ось Х (600 мм, скорость 500 мм/с) и R (200 мм, скорость 60 мм/с)





Система крепления верхнего инструмента

 (быстросъемная)



Оптические линейки GIVI (Италия)

Точность 0,01 мм



Гидравлические клапана

Hoerbirger (Германия)



Гидравлическая система

Bosch Rexroth (Германия)



Масляный насос

Sunny (Америка)



Уплотнители

Valka (Япония)



Электрика

Schneider (Германия)




ШВП

Hiwin (Тайвань)

Вопросы и отзывы

У этого оборудования пока нет вопросов и отзывов.

Задайте свой вопрос

Компания "МОССклад" поставляет Вертикальный листогибочный пресс FABTEC WE67K-100T/3200 DA-E80T во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

Продажа оборудования осуществляется на условиях 100% оплаты при наличии его на складе и 50% предоплате при покупке под заказ.
