Станок гидроабразивной резки портального типа FABTEC ECONOMY TYPE
Цена:
|
7 500 000 ₽
217 586 BYN
29 817 137 KZT
5 912 178 KGS
26 175 818 AMD
$66 424,21
62 169,51 €
|
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
|
|
В корзину
Быстрый запрос
|
|
Поставка за 90 дней
Основные характеристики
Параметры подключения
Габариты
Дополнительные параметры
Особенности
FABTEC ECONOMY TYPE - трехкоординатный станок гидроабразивной резки портального типа, который предназначен для фигурного раскроя листового материала (металл, керамика, стекло, камень, пластмасса, кожа и другие);
Управление оборудованием осуществляется с помощью системы управления WeiHong NC Studio (Китай). Система имеет интуитивно понятный графический интерфейс и продуманную систему расчета траекторий. Точность интерполяции по окружности D 100 мм ± 0.05 мм;
Станок гидроабразивной резки оснащен высококачественным водяным насосом и режущей головкой DiaLine, высокоточными шаровинтовыми парами ROUST(Германия) с автоматической системой смазки. Двигатели, приводы и направляющие герметично защищены от пыли и брызг воды (класс защиты IP54);
Максимальная нагрузка на стол находится в пределах 500-2000 кг/м2 в зависимости от модификации стола. Стол и станина не соприкасаются, что исключает возможные влияния температуры или иные деформации, которые могут сказаться на точности обработки;
Чиллер не входит в стандартный комплект поставки. Охлаждение насоса высокого давления можно приобрести опционально.
|

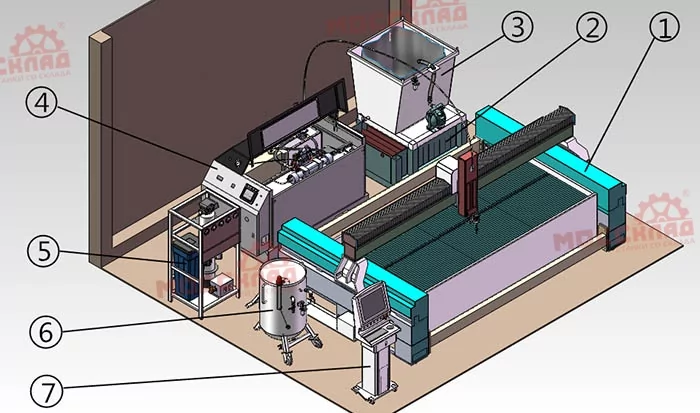

Схема размещения портального станка с размерами рабочего поля 3000х1500 мм |
|
 |
1. Станина портального типа; 2. Автоматическая система очистки сточных вод (опция); 3. Автоматическая система удаления абразива (опция); 4. Насос высокого давления; 5. Система водоподготовки; 6. Бункер для подачи абразива; 7. Стойка ЧПУ. |
| Спецификация основных комплектующих | |
|
Блок управления серии WeiHong NC Studio Waterjet cutting CNC (Китай) сконструирован специально для установок гидроабразивной резки с ЧПУ. Характеристики:
|
|
Насос высокого давления ECONOMY TYPE. Характеристики:
|
|
Режущие головки AccuStream™ DiaLine™ производятся на прецизионном оборудовании. Режущие головки DiaLine обеспечивают идеально ровный поток режущего абразива, позволяя максимально эффективно передать энергию заготовке и уменьшить износ компонентов режущей головки. |
|
Система подачи абразива. Емкость 300 кг. Автоматическая система подачи использует давление воздуха для подачи абразива из бункерного загрузочного устройства в маленькое загрузочное устройство над режущей струей. Абразив подается в режущую головку отрицательным давлением для постоянной подачи во время резки. Когда насос высокого давления включен, электромагнитный клапан на бункерном загрузочном устройстве открывается автоматически и впускает воздух. Когда абразива меньше минимального значения, бункерное загрузочное устройство дает сигнал напоминания оператору загрузить абразив. |
|

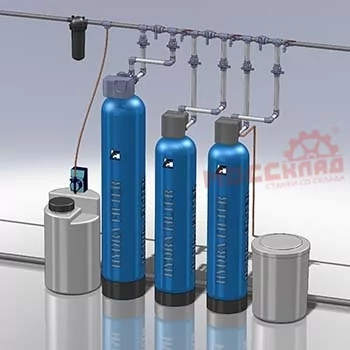

Автоматическая система водоподготовки. В случае если давление технической воды низкое или нестабильное, рекомендуется дополнить технологию водонапорной установкой, которая обеспечит подачу воды под постоянным давлением 4-5 бар. Этой частью технологии невозможно пренебрегать, так как качество воды оказывает большое влияние на срок службы частей системы высокого давления и на частоту выхода из строя (засорение системы кальцием, двуокись углерода вызывает коррозию, хлор повреждает уплотнения). Анализ воды является обязательным условием. |
Стандартный комплект поставки:
| Основные опции для станков ГАР |
|
 |

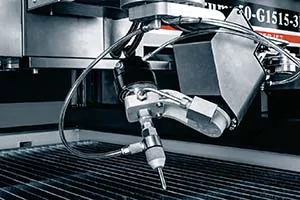

Система динамической компенсации конусности. Система располагает режущую голову под углом к разрезаемой поверхности для нивелирования естественной конусности реза при применении технологии гидроабразивной резки. Благодаря наклону режущей головы конус смещается в сторону от готовой детали, формируя ровный срез под углом 90°. Необходимо для получения чистовых заготовок, особенно при больших толщинах. Резка без компенсации конусности оставляет на деталях заметные дефекты, которые требуют дальнейшей обработки. |
 |
5-ти осевая режущая головка 3D.
|
 |
Лазерная система измерений высоты по оси Z. Система позволяет оператору точно назначать расположение «нуля» заготовки. Оператор активирует лазерный луч с панели управления и, используя джойстик, устанавливает лазерную точку в место «нуля» заготовки. Преимущества:
|
 |
Механическая система измерений высоты по оси Z. Данная функция необходима для поддержания постоянной высоты между фокусирующей трубкой и обрабатываемым материалом. Правильное расстояние позволяет сократить остаточную энергию струи. Это особенно важно при «засверливании струей воды» в хрупкие и слоистые материалы, предотвращая тем самым гидроудар и как следствие расслоение материалов. |
 |
Автоматическая система измерений высоты по оси Z. Система измерений используется при 3D обработке емкостных деталей, где использование механики невозможно. Измерение высоты выполняется перед процессом резки. Преимущества:
|
 |
Бункер для хранения и подачи абразива 2000 кг. При использовании башни-контейнера абразив поступает в бункер из башни при открытии её заслонки. Открытие заслонки может быть осуществлено вручную (стандартно) или автоматически (online) по сигналу от датчика низкого уровня песка в бункере. При этом использование автоматической системы подачи абразива (online) позволяет осуществлять дозагрузку абразива без прекращения процесса резки. |
 |
Управляемый дозатор подачи абразива. Дозатор обеспечивает подачу точного количества абразива в режущую головку станка. Количеством абразива можно бесперебойно управлять при помощи системы управления станка с ЧПУ. Напорная подача подает абразивный песок прямо в дозатор, откуда он досыпается в компенсационный резервуар. Компенсационный резервуар служит для покрытия кратковременных прекращений подачи абразива (при максимальном расходе 450 г/мин) примерно 4 мин дозировки. |
 |
Автоматическая система удаления шлама. Использование этой системы позволяет комплексу гидроабразивной резки работать непрерывно. Теперь нет необходимости останавливать производственный цикл для осуществления очистных работ. Это существенно сократит расходы на обслуживание всего комплекса и как следствие снижение стоимости реза. Эффективный пневматический мембранный насос, который совершенно не требует обслуживания и работает от сжатого воздуха, транспортируя смесь из ванны в шламоотстойник, в котором происходит отделение отработанной воды от шлама. Фильтрованная вода попадает в дополнительный бак, из которого поступает обратно в ванну. |
 |
Подготовка воздуха. Надлежащую подготовку сжатого воздуха обеспечивает комплекс оборудования, состоящего из компрессора, воздушного фильтра и осушителя воздуха. Важно обеспечить стабильный, сухой сжатый воздух 6 бар. |
 |
Охлаждение насоса высокого давления (чиллер). Каждый водяной насос высокого давления должен быть оборудован системой охлаждения гидравлическим маслом. Стандартная рабочая температура масла 40-50°C. Охлаждающая вода из активного радиатора совместно с гидравлическим маслом протекает теплообменником во взаимно отделенных контурах. Масло в теплообменнике передает тепло холодной воде, которая его отводит закрытым контуром обратно в активный радиатор, где температура охлаждающей воды опять понизится. |
Обращаем Ваше внимание, что на сайте представлены не все опции, которые возможно установить на станки ГАР. Оборудование подбирается согласно ТЗ заказчика.
Развернуть опции
Свернуть опции
При покупке этого оборудования вы получаете бесплатные пусконаладочные работы. Наши инженеры выполнят весь комплекс ПНР (подключение, настройку и запуск станка).
В нашей сервисной службе работают квалифицированные инженеры, которые специализируются на отдельных группах оборудования и проходят обучение на заводах производителей, поэтому, выбирая МОССКЛАД, вы получаете не только качественное оборудование, но и высококачественный сервис и поддержку в самых непредвиденных ситуациях.
Направления нашей сервисной службы – это пусконаладочные работы, ремонт оборудования на территории клиента или в нашей мастерской, а также консультация клиентов.
Подробнее про сервисную службу
Качественные пусконаладочные работы. Весь комплекс мероприятий, направленных на проверку, настройку и запуск оборудования осуществляется строго в соответствии с инструкцией производителя.
Оперативность. Выезд на объект в среднем через 2 рабочих дня после поступления заявки.
Внимательное отношение. Специалист сервисной службы поможет решить проблему при возникновении сложностей с оборудованием.
