| 5-осевая технология (2D, 3D) |
Особенности
Waterjet SUPREMA - европейский станок (Италия) гидроабразивной резки портального типа, который предназначен для фигурного раскроя листового материала (металл, керамика, стекло, камень, пластмасса, кожа и другие);
Управление оборудованием осуществляется с помощью системы управления WaterCad-Cam. Система имеет интуитивно понятный графический интерфейс и продуманную систему расчета траекторий. Точность интерполяции по окружности (D 300 мм) ± 0.05 мм;
Станок гидроабразивной резки оснащен высококачественным водяным насосом SERVODRIVE и режущей головкой ACTIVE IDE II, высокоточными шаровинтовыми парами с автоматической системой смазки. Двигатели, приводы и направляющие герметично защищены от пыли и брызг воды (класс защиты IP54);
Стол выполнен из нержавеющей стали толщиной 8 мм. Максимальная нагрузка на стол находится в пределах 600-2000 кг/м2 в зависимости от модификации стола;
Станок имеет оцинкованные пластины и опорную раму с отслеживанием уровня воды.
|
Устройство рабочего стола |
|
|
|
| Спецификация основных комплектующих | |
 |
Блок управления CNC NUMERICAL CONTROL & HMI сконструирован специально для установок гидроабразивной резки с ЧПУ. 1. Графическая среда показывает форму и профиль резки в интерактивном режиме: ее также можно использовать для простого изменения положения из любой точки. 2. Отображение данных положения, времени, смещения, скорости резания и процента уменьшения. 3. Функции быстрого управления для различных типов обработки (импульсный, ручной, автоматический режим). 4. Кнопки главного меню для выбора функций. 5. Клавиатура для основных функций. 6. Кнопка аварийного останова. 7. Вариатор скорости. 8. Удаленная поддержка. |
|
Все показатели насоса высокого давления на стойке ЧПУ. 1. Рабочее давление. 2. Потребление электроэнергии. 3. Температура правого клапана. 4. Температура левого клапана. 5. Температура охлаждения справа. 6. Температура охлаждения слева. 7. Время цикла. |
|

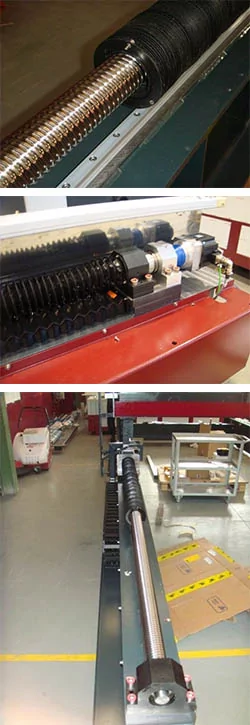

Система двойной защиты от попадания пыли и грязи. |
|
Насос высокого давления SERVODRIVE 4.150 BAR – HYBRID. SERVODRIVE™ - это инновационный высокоэффективный (90 %) ГИБРИДНЫЙ насос для повышения давления до 4150 бар, состоящий из бесщеточного двигателя, который управляет ЗАПАТЕНТОВАННОЙ гидравлической системой с последовательным включением. ЧПУ управляет рабочими циклами что позволяет сэкономить энергию на 37% по сравнению с традиционными гидроусилителями управляемыми асинхронным двигателем. Технические характеристики:
|
|
|
|
|
Абразивная режущая головка ACTIVE IDE™ Алмазное сопло встроено в специальный моноблок. Особенность данной конструкции гарантирует правильную подачу струи и соединение со смесительной камерой, которая располагается вверху моноблока. В смесительной камере осуществляется процесс смешивания абразива с водой. Общая конструкция головки гарантирует направление струи согласно заданной координате. Максимальная скорость струи после выхода из фокусирующей трубки создает минимальную толщину реза и отличное качество поверхности реза. |
|
|
|
|
Режущая головка ACTIVE IDE II™ 1. Запрессованное алмазное сопло. 2. Смесительная камера. 3. Цельный корпус |
|
|
|
|
Клапан для максимальных нагрузок. Широкий диапазон применения гидроабразивной резки, а также многократные циклы включения и выключения системы подразумевают за собой использование надежного клапана. С головкой AQUALINE PRO для резки без использования абразива КМТ Waterjet нашла прекрасное решение в системах до 6200 бар. В зависимости от требований и применений клапаны бывают двух типов: нормально открытые (H/О) и нормально закрытые (Н/З). Данные клапаны обычно открываются менее чем за 50 миллисекунд в зависимости от рабочего давления. Высокая точность, прочная конструкция и минимальное время срабатывания – вот основные свойства головки AQUALINE PRO. |
|
Автоматическая система удаления абразива.
|
| Программное обеспечение WaterCad-Cam | |
|

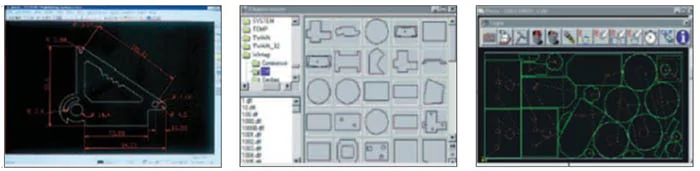

Программное обеспечение WaterCad-Cam специально разработано для работы с материалами в 2D. Программа четко и быстро выполняет все контуры. ПО совместимо с большинством форматов: DXF, DWG, WMF, EPS, PLT, IGS, DSTV, SCANNER, DIGITIZER. ПО позволяет выбирать из уже имеющихся в базе форм нужные детали и размещать их в необходимом количестве на одном или нескольких листах. Автоматическое расположение вырезаемых деталей на листе позволяет оптимизировать производство и уменьшить отходы. |
|
|
|
| WaterCad-Cam также позволяет до начала резки увидеть оценочные данные по стоимости, времени и длине резки. В технологических таблицах возможно выбрать материал, толщину и качество обработки для соответствующей работы. | |
| Основные опции для станков ГАР |
|
 |
Датчик с системой предотвращения столкновения, лазерная указка и датчик вакуума. |
 |
4-осевая система компенсации конусности ITC (Intelligent Tapering Control) с датчиком и системой предотвращения столкновений. |
 |
Система с несколькими головками. |
 |
Система обработки поверхности с технологией гидроочистки. |
 |
Система Edge с 5 интерполирующими осями ± 55° давлением до 4150 бар с системой ITC (компенсация конусности). |
 |
Система Evolution 3D с 5 интерполирующими осями ± 69° давлением до 6200 бар с вращением на ±300° или неограниченным. |
 |
Система резки труб. |
 |
Механическая система предварительного сверления и снятия фаски. |
 |
Система отвода осадка с мембранными насосами. |
Обращаем Ваше внимание, что на сайте представлены не все опции, которые возможно установить на станки ГАР. Оборудование подбирается согласно ТЗ заказчика.
