Стыковая шовная TIG сварка Elena One 1100

Стандартная комплектация

• Конструкция рамы станка выполнена с защитными панелями изготовленные из нержавеющей стали и специальными отверстиями для транспортировки;

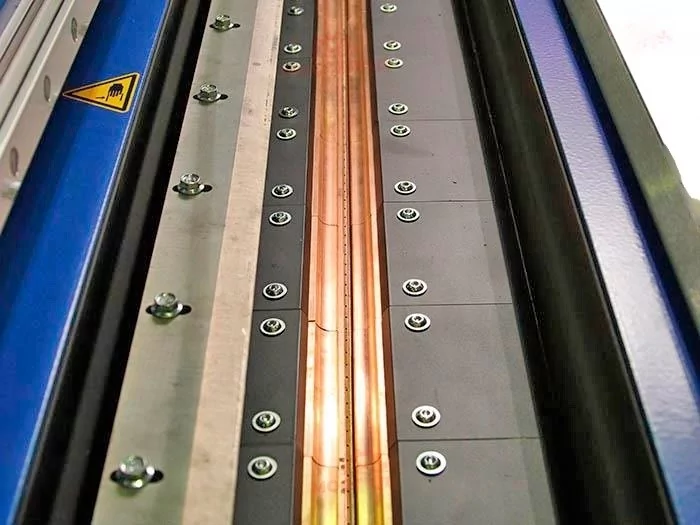

• Нижняя балка с упором для заготовок, изготовлена из стали, оснащена водяным охлаждением с системой подачи газа через медный радиатор;
• Медный радиатор подачи газа выполнен из высокопрочной меди;
• Выравнивающий упор из закаленной стали с пневматическим приводом установлен на шариковых подшипниках, управление осуществляется с рамы станка или с контролера;
• Пневматические прижимы выполнены из износостойкого медного сплава, управляется с помощью педали;
• Пневматическая педаль управления имеет промежуточный зажимной цикл для быстрого позиционирования заготовки без зазоров и перекрытия материала;
• Привод горелки с высокоточными линейными направляющими;
• Пошаговые двигатели приводов защищены герметичным корпусом;
• Держатель горелки имеет точную настройку по высоте и выравнивание по сторонам;
• Горелка имеет дополнительную подачу газа с настраиваемой продувкой газом как перед сварочным процессом так и после;

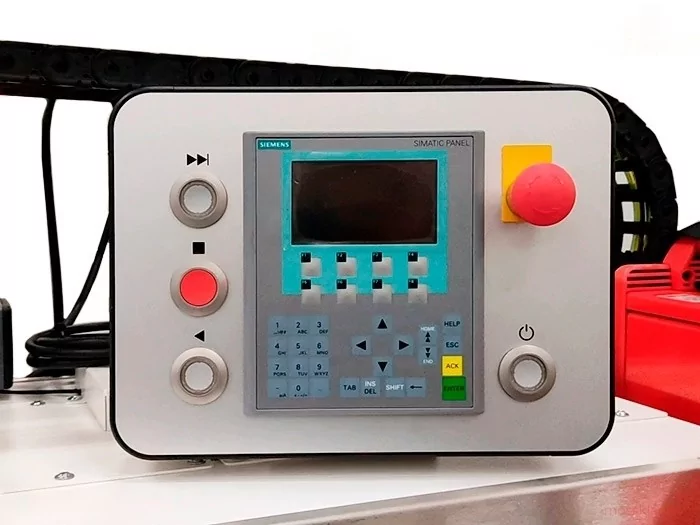

• Блок управления Siemens S7-1200 с цветным дисплеем смонтирован на корпусе станка. Контроллер контролирует многошаговый двигатель, ток сварочного источника и охлаждение с прерывателем цепи.

Основные функции управления станка

• Аварийное выключение с подсветкой;
• Связь со сварочным источником;
• Постоянный контроль за всеми концевиками;
• Вывод ошибки на панель управления с её описанием;
• Разные пользовательские функции с паролями.

Параметры конфигурации

• Изменяемая точка начала сварки;
• Ввод свариваемой длины с точностью 0,1 мм;
• Настраиваемое время начала сварки;
• Настраиваемое время подъема горелки;
• Управление газом;
• Скорость перемещения горелки 5-550 см/мин;
• Экстренная остановка.

Функции управления автоматической работой

• Вкл. и выкл. сварочной дуги кнопкой «пуск-стоп»;
• Промежуточный цикл зажимного механизма для быстрого позиционирования заготовки без зазора и перекрытия заготовок;
• Автоматическое освобождение продукции после завершения сварочного процесса;
• Настраиваемая продувка газом как перед сварочным процессом так и после, настройка от 0 до 10 сек;
• Изменяемая точка начала сварки по всей возможной длине;
• Встроенная пневматическая система с манометром влагоотделителем;
• Регулировка сварочных параметров выполняется на сварочном источнике;
• Согласно нормам стандарта СЕ.

Описание опций

1. TIG инвертор TransTig 2200 Job DC
ПВ 100% при 150А;
ПВ 60% при 180А;
ПВ 40% при 220А.
- Источник TT 2200;
- Сохранение в памяти до 100 заданий;
- Заземление;
- Разъем для внешнего программирования;
- 1 х Регулятор давления аргона / водорода;
- 2 х Регулятора давления аргона;
- Охлаждаемая горелка BINZEL ABITIG MT300W для автоматической сварки.

2. Специальная нижняя балка для сварки нерж. 430.
- Плечо сварочной установки изготовлено из нержавеющей стали (аустенитная, немагнитная) со специальным заземлением для обеспечения качественной сварки ферритной нержавейки (магнитной).

3. Подвижное защитное стекло для глаз

4. Устройство подачи проволоки KD 40.10
- Связь с главным контроллером аналоговым напряжением и сигналом старт/стоп;
- 4 приводных ролика;
- Скорость подачи проволоки от 0.1 до 11 м/мин;
- Изолированный приводной блок;
- Корпус для катушки проволоки 300, до 15 кг.
- Управление подачи проволоки встроено в блок управления;
- Регулировка плавной подачи проволоки;
- Задержка старта подачи;
- Остановка проволоки до окончания сварки;
- Изменение скорости в соответствии с программируемой горелкой.

5. Водяной охладитель
Используется для охлаждения медных частей и горелки BINZEL ABITIG MT300W.

6. Упаковка в деревянный ящик (обязательно)

Скорость сварки

Зависит от материала и его толщины:
- 1.4301; толщина 2 мм = 80 см/мин;
- 1.4301; толщина 1 мм = 160 см/мин;
- 1.4301; толщина 0.6 мм = 250 см/мин.

Время загрузки и выгрузки

- 15-20 сек. - время загрузки трубы до нажатия кнопки старт. После окончания сварки сварочная горелка возвращается в начальную точку и зажимы открываются автоматически;
- 5-10 сек. - время выгрузки трубы.
