Трехвалковые вальцы – листогибочные станки для мастерской и цеха

Трехвалковые вальцы часто используются для производства обечаек разных форм. Это вполне объяснимо, так как простота, надежность, невысокая стоимость станка в сравнении с четырехвалковыми вальцами привлекает внимание покупателей.
Для производств, занимающихся мелкосерийным или среднесерийным производством обечаек, такие вальцовочные машины являются правильным выбором, так как качество готовой продукции получается ничем не хуже, как и у более дорогих моделей, в то же время как цена на трехвалковые вальцы существенно ниже.
Трехвалковые вальцы универсальны, так как они подходят для гибки различного листового металла. С помощью них обрабатывают медные и алюминиевые листы, листы из оцинкованной жести, сплавов, а также некоторые модели вальцев подходят для работы со сталью.



Условия успешной работы

Для успешной работы на 3-х валковых вальцах необходимо учитывать вязкость металлического листа. Чтобы получать обечайки без разрывов, микротрещин и деформации следует производить расчёты параметров по специальным таблицам, в которых соотносятся марки цветных металлов, сталей или сплавов с толщиной металла. Это позволит узнать, возможно ли изготовление цилиндрической или конической заготовки заданного радиуса из данного материала. Например, стали с высоким содержанием углерода не подходят для изготовления обечаек на 3 валковых вальцах. Металл просто не выдержит изгиба, он либо лопнет, либо деформируется.

Второй параметр, на который следует обращать внимание это упругость. Она не должна быть высокой, иначе обечайка просто начнет распрямляться после прохождения через валки вальцев. Но и обратная ситуация не хороша – металл, с крайне низкой упругостью будет сам собой легко деформироваться, искажая геометрию изделия, например при хранении в горизонтальном положении.



Ручные трехвалковые вальцы

Самые простые 3-х валковые вальцы — это ручные. Они выпускаются различными производителями и их цена относительно невысока. Рассчитаны ручные трехвалковые вальцы на небольшие компании, у которых объем листогибочных работ невелик. На стоимость ручных 3-валковых вальцев влияют такие параметры, как предельная толщина сгибаемого металла, длина и диаметр самих валков.

Ручные трехвалковые вальцы помимо тонколистового металла могут работать также с твердыми металлами, например, с нержавеющей сталью. Для этого их оснащают специальными, закаленными валками. Если прокатывать лист нержавеющей стали через обычные валки, то на них могут появиться микродефекты или царапины. Кроме того, стоит помнить, что нельзя пользоваться одним и тем же комплектом валков для черного металла и нержавейки. Поэтому, если вы планируете использовать вальцы для черных и цветных металлов, то необходимо опционально приобрести закаленные валки для работы с нержавеющей сталью.



Классическим представителем ручных трехвалковых вальцев является станок CZ 46-10/0.8 турецкой кампании Bendmak. Эти ручные вальцы без стойки имеют чугунную конструкцию и асимметричное положение валков. Они отлично подходят для работы с тонким металлическим листом до 0,8 мм. При установке закаленных валков на вальцах можно выполнять гибку нержавеющей стали. Длина валков 1050 мм, максимальный диаметр заготовки 69 мм. Модель CZ 46-10/0.8 отлично подходит для изготовления заготовок тонких труб и коробов. Рекомендуем данный станок для оснащения домашних мастерских или малых автосервисов.



Электромеханические вальцы для работы с тонколистовым металлом

Другим более продвинутым вариантом являются трехвалковые вальцы для тонкого металла до 3 мм толщиной. Преимуществом данных станков перед ручными вальцами является наличие электропривода. Благодаря электроприводу, они могут сгибать металл, который уже не согнуть простым мышечным усилием. Цена таких вальцев конечно выше, чем у более простых моделей, но купить трехвалковые вальцы такого класса имеет смысл тем, кто имеет необходимость каждый день делать большой объём заготовок для труб, коробов, воздуховодов. В этом случае такая покупка будет полностью оправдана.



К представителям этой группы станков относятся электромеханические вальцы Bendmak C 56-10/1.0M. Данная модель предназначена для гибки металлического листа толщиной до 1 мм. Его рабочая длина — 1050 мм, максимальный диаметр заготовки 89 мм. Данная модель имеет утолщение центральной части валов для компенсации прогиба. Расположение валов вальцовочного станка Bendmak C 56-10/1.0M — асинхронное. Вращение валов осуществляется от электропривода. Конструкция станка выполнена из чугуна. Опционально станок может комплектоваться закаленными валами для работы с нержавеющей сталью. Электромеханические вальцы Bendmak C 56-10/1.0M подойдут для небольших предприятий по производству воздуховодов, кровли, а также для автомастерских.



Еще одни электромеханические вальцы — это Bendmak CY 95-20/1.5М. Это более продвинутая модель по сравнению с описанным выше станком C 56-10/1.0M. Отличием данных вальцев является возможность моторизации заднего вала и возможность установки двухскоростного электродвигателя с механизмом увеличения скорости верхнего вала.



Электромеханические вальцы для работы с толстым металлом

Трехвалковые вальцы могут применяться и для работы с металлическим листом толщиной более 3 мм. Конструкция таких вальцев более массивная в отличие от моделей для работы с тонколистовым металлом. Привод станка может быть как электрический, так и гидравлический.



В качестве примера электромеханических вальцев для работы с толстым металлом можно привести трехвалковые электромеханические вальцы Bendmak CYL 110-15/3.5. Это надежное высокопроизводительное оборудование, предназначенное для оснащения производственных цехов. Толщина металлического листа, обрабатываемого на данном станке, — 3,5 мм. Длина валов 1550 мм, что позволяет изготовлять длинные обечайки. Опцией идут закалённые валы для работы с нержавеющей сталью.



Гидравлические трехвалковые вальцы

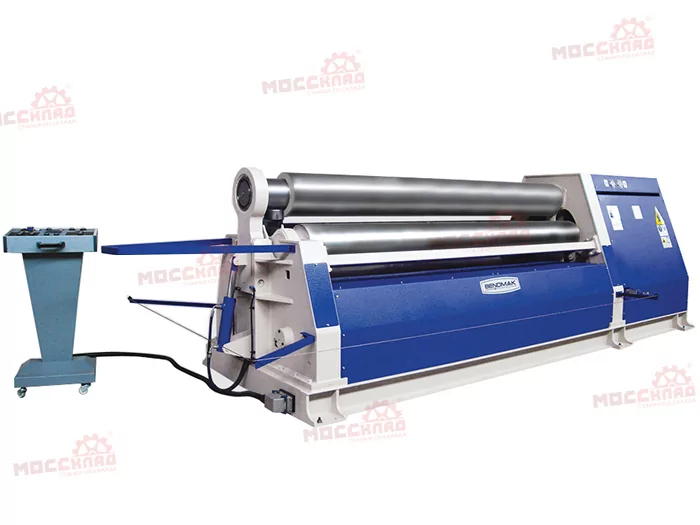

Рассмотрим гидравлические трехвалковые вальцы на примере Bendmak CY3R-HHS 160-20/6.0. Это классический вальцовочный станок с гидроприводом, мощный, надежный, высокопроизводительный, способный гнуть стальной лист толщиной 6 мм, а на подгибе и до 8 мм! Все три валка CY3R-HHS имеют индукционную закалку, что позволяет сразу работать на этом станке с черным и цветным листовым металлом. Вальцовочный станок уже изначально идет в комплекте с приспособлением для производства конических обечаек.



Также завод-изготовитель предоставляет возможность дополнить комплектацию станка боковыми поддержками, центральной поддержкой, загрузочным столом, системой охлаждения гидравлики, вариатором вращения валов. Подобные гидравлические вальцы необходимы на больших предприятиях, выпускающих продукцию для машиностроения, авиастроения, судостроения и судоремонта, технику для сельского хозяйства и т.д.



В компании МОССклад вы можете купить любой тип трехвалковых вальцев: ручные, электромеханические, гидравлические. Наши менеджеры помогут вам подобрать оборудование для вашего производства. Позвоните нам по тел. 8 (800) 333-51-02 или напишите на info@mossklad.ru, и наши менеджеры обязательно вам помогут.
