Электромеханический листогиб H.M. Transtech TSM 20/30

Электромеханический листогиб TSM 20/30:
2 534 500 ₽
В корзину
Главное фото
Электромеханический листогиб H.M. Transtech TSM 20/30
Электромеханический листогиб серии TSM S
Ручная настройка одного угла изгиба тип "МА"
Педаль управления
Вариант исполнения TSM 3SH

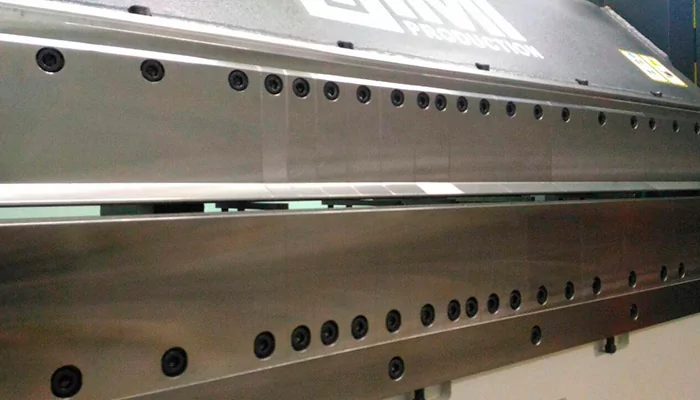

Сегменты прижимной и поворотной балок
Задний упор
Панель управления

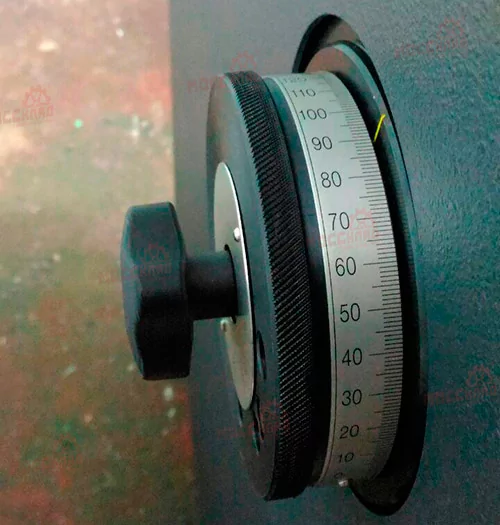

Настройка угла гибки
Ручное управление задним упором с индикацией
Регулировка балки под толщину металла
Пример гибки листогибом
Готовая продукция
Электромеханический листогиб серии TSM S
Ручная настройка одного угла изгиба тип "МА"
Педаль управления
Вариант исполнения TSM 3SH
Сегменты прижимной и поворотной балок
Задний упор
Панель управления
Настройка угла гибки
Ручное управление задним упором с индикацией
Регулировка балки под толщину металла
Пример гибки листогибом
Готовая продукция
Мы поставляем станки во все города России, Беларуси, Казахстана, Армении и Киргизии, в том числе в город

Станок добавлен в корзину!


В корзине Вы сможете:

  • изменить количество товара;
  • добавить или удалить опции;
  • завершить оформление заказа.

Продолжить покупки
Перейти в корзину




Цена с НДС 20%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
2 534 500 ₽
72 356 BYN
12 695 634 KZT
2 528 315 KGS
14 235 056 AMD
$29 805,46
25 601,67 €
Добавить в корзину
Быстрый запрос
Под заказ

Опции

Контроллер NT1 для TSM 20/30
290 063 ₽
8 281 BYN
1 452 960 KZT
289 355 KGS
1 629 141 AMD
$3 411,11
2 930,00 €
Контроллер с моторизированным задним упором MZD SP + NT3 (10-1000 мм) дляTSM 20/30
1 558 633 ₽
44 496 BYN
7 807 389 KZT
1 554 829 KGS
8 754 082 AMD
$18 329,36
15 744,17 €
Ручной задний упор типа "MOD" (100-760 мм) для TSM 20/30
214 907 ₽
6 135 BYN
1 076 497 KZT
214 383 KGS
1 207 028 AMD
$2 527,28
2 170,83 €
Электромеханическая листогибочная машина TSM S 20/30
2 646 285 ₽
75 547 BYN
13 255 577 KZT
2 639 827 KGS
14 862 896 AMD
$31 120,04
26 730,83 €
*
Электромеханическая листогибочная машина TSM SH 20/30
2 732 660 ₽
78 013 BYN
13 688 242 KZT
2 725 992 KGS
15 348 024 AMD
$32 135,80
27 603,33 €
*
Электромеханическая листогибочная машина TSM DUO 20/30
2 804 846 ₽
80 074 BYN
14 049 829 KZT
2 798 001 KGS
15 753 456 AMD
$32 984,70
28 332,50 €
*
Электромеханическая листогибочная машина TSM 3SH 20/30
2 880 414 ₽
82 231 BYN
14 428 359 KZT
2 873 385 KGS
16 177 885 AMD
$33 873,37
29 095,83 €
*
Контроллер PT1 для TSM 20/30
71 196 ₽
2 033 BYN
356 628 KZT
71 022 KGS
399 872 AMD
$837,25
719,17 €
Ручной задний упор типа "MPD" (10-760 мм) для TSM 20/30
292 703 ₽
8 356 BYN
1 466 184 KZT
291 988 KGS
1 643 968 AMD
$3 442,15
2 956,67 €
Показать все Скрыть

Основные характеристики

Код номенклатуры 35409
Производитель H.M. Transtech
Страна-производитель Словакия
Тип привода Электрический
Рабочая длина 2020 мм
Толщина металла 3.0 мм
Толщина металла (нержав. сталь 600 Н/мм2) 2.40 мм

Параметры подключения

Электропитание 3x380/50 В/Гц

Габариты

Длина 3100 мм
Ширина 1100 мм
Высота 1560 мм
Вес 3050 кг

Дополнительные параметры

Раскрытие верхнего прижима 200/90 мм
Двигатель прижимной балки 0.75 кВт
Двигатель гибочного фартука 3.0 кВт

Модельный ряд

Модель Рабочая длина Толщина металла
Электромеханический листогиб TSM 20/30 2020 мм 3.0 мм
Электромеханический листогиб TSM 12/40 1270 мм 4.0 мм
Электромеханический листогиб TSM 15/35 1520 мм 3.5 мм
Электромеханический листогиб TSM 25/25 2520 мм 2.5 мм
Электромеханический листогиб TSM 30/20 3020 мм 2.00 мм
Электромеханический листогиб TSM 40/15 4020 мм 1.50 мм
Электромеханический листогиб TSM S 40/15 4020 мм 1.50 мм
Электромеханический листогиб TSM SH 40/15 4020 мм 1.50 мм
Электромеханический листогиб TSM 3SH 40/15 4020 мм 1.50 мм

Особенности

  • Электромеханический листогиб TSM 20/30 с рабочей длиной 2020 мм предназначен для изготовления прямоугольных воздуховодов, кровли и других изделий из листовой стали толщиной до 3.00 мм;

  • На моделях серии TSM установлена сплошная прижимная балка;

  • Станок оснащен устройством ручной регулировки угла гиба, переносной ножной педалью управления, PCL контроллером;

  • Привод и электрокомпоненты от известных европейских производителей: Lenze, Siemens, Omron, Schneider;

  • TSM 20/30 имеет усиленную станину, которая обеспечивает стабильную и долговечную работу станка без потери точностных параметров.

Стандартная комплектация:

  • Планка прижимной балки 30°;
  • Ручная настройка одного угла изгиба тип "МА";
  • Планка гибочной балки 20 мм;
  • Ручная настройка предварительной натяжки на гибочной балке;
  • Ножная педаль.

Возможные варианты исполнения электромеханического листогиба H.M. Transtech:

  • TSM - сплошная прижимная балка;
  • TSM S - сегментная прижимная балка;
  • TSM SH - высокая сегментная прижимная балка;
  • TSM 3SH - прижимная, нижняя и гибочная балки сегментные.
TSM - cплошной инструмент на всех 3-х балках.


TSM S - наклонные сегменты на прижимной балке, сплошной инструмент на гибочной и нижней балке.


TSM SH - высокие сегменты на прижимной балке, сплошной инструмент на гибочной балке и на нижней балке.

TSM 3SH - сегменты на всех 3-х балках, на прижимной балке высокие сегменты.

TSM DUO - на некоторых модификациях на прижимной балке может быть сплошной инструмент или сегменты SH.

Обзор опций

Рекомендуем приобрести к электромеханическому листогибу серии TSM

  MSD – ручной задний упор 100-1000 мм
  MOD – ручной задний упор с линейкой 75 -760 мм
  MPD – ручной задний упор с линейкой, пальцами, направляющими
  MZD – электромеханический задний упор 15-1500 мм для точного отреза
  PUD – установка угла гиба и положения заднего упора (включая MZD 1000)
  PP 45 (PP65)- цифровой контроллер с «тач-скрином» для установки угла гиба и положения заднего упора. Позволяет программировать до 100 профилей с 10 углами, количество изделий, корректировку угла, языки (включая MZD 1000)
  PATHFINDER 15“ TFT Multicolour, цифровой контроллер на неограниченное количество программ, симуляция в 2D, интерфейс Windows, USB-порт (включая MZD 1000)

Развернуть опции

Свернуть опции

* Значение толщины металла указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом текучести для остаточной деформации σВ, который не должен превышать 240 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании МОССклад.

Загрузки

Стандартные инструменты H.M. Transtech TSM Загрузить

Это оборудование на нашем сайте

Вопросы и отзывы

У этого оборудования пока нет вопросов и отзывов.

Задайте свой вопрос

Компания "МОССклад" поставляет Электромеханический листогиб H.M. Transtech TSM 20/30 во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

Продажа оборудования осуществляется на условиях 100% оплаты при наличии его на складе и 50% предоплате при покупке под заказ.
