Стол плазменного раскроя МОССКЛАД FineCut 3х1.5

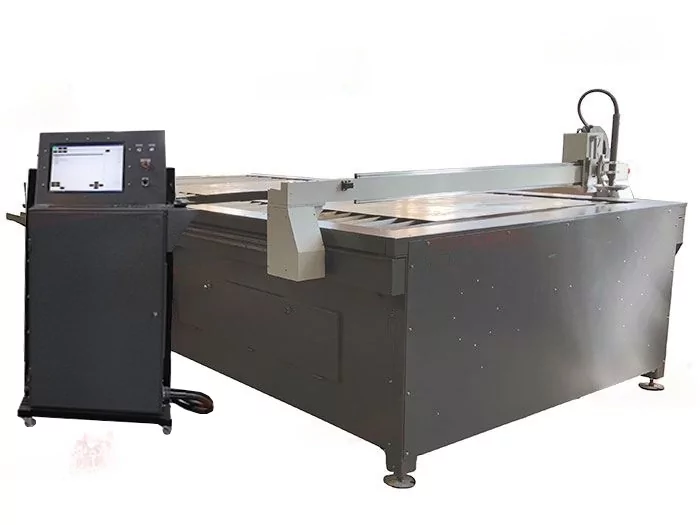

Главное фото
Раскрой листового металла с помощью FineCut 3х1.5

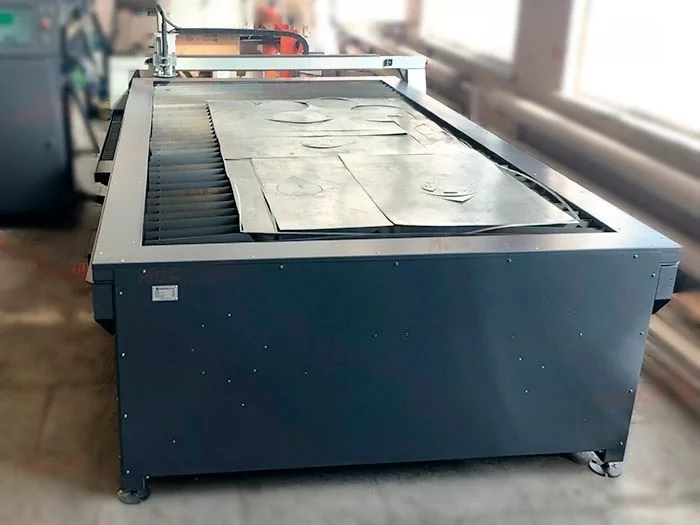

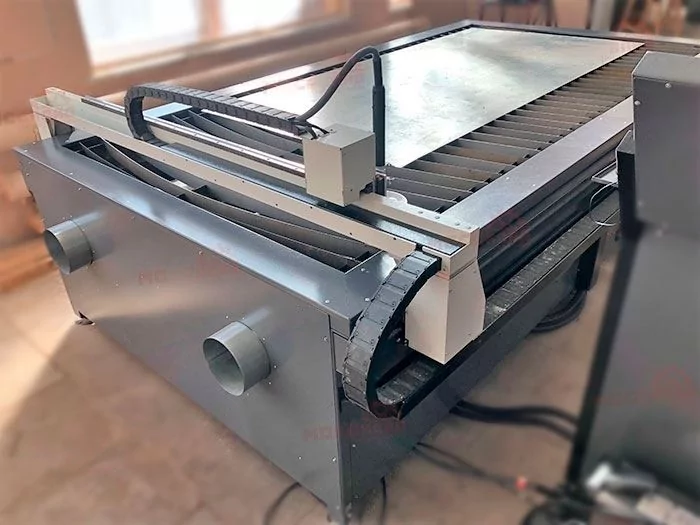

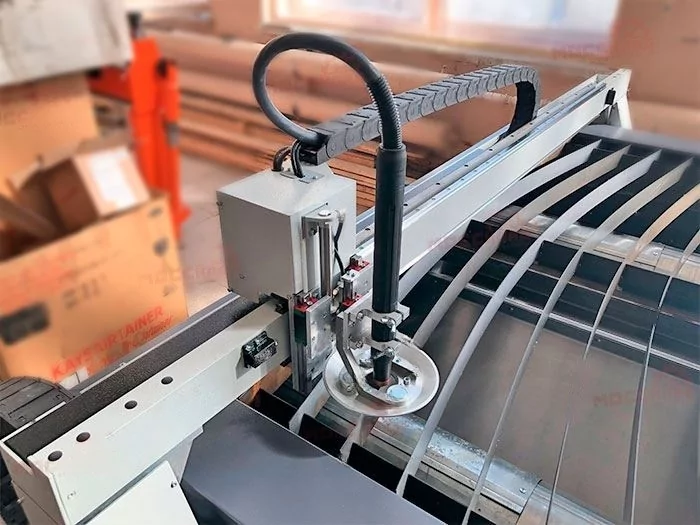

Стол плазменного раскроя FineCut 3х1.5
Стол плазменного раскроя FineCut 3х1.5
Стол плазменного раскроя FineCut 3х1.5

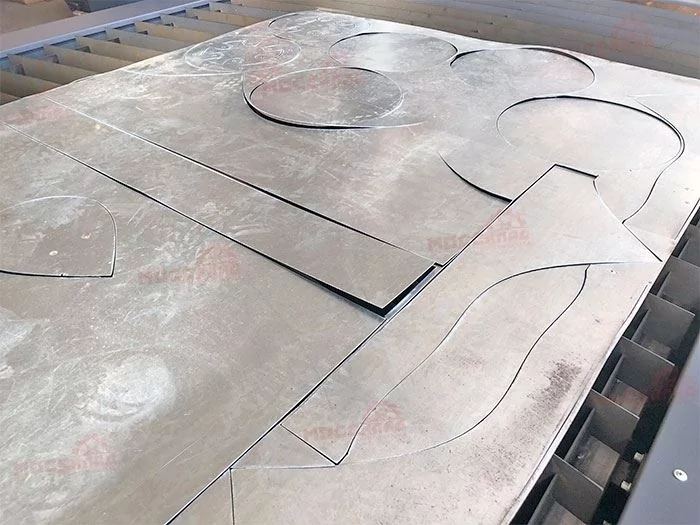

Пример резки листового металла
Стол плазменного раскроя МОССКЛАД FineCut 3х1.5
Стол плазменного раскроя FineCut 3х1.5
Стол плазменного раскроя FineCut 3х1.5
Стол плазменного раскроя FineCut 3х1.5
Пример резки листового металла
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион

Стол плазменного раскроя МОССКЛАД FineCut 3х1.5

Цена:
По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Добавить опцию

PractiCAM для вентиляции
273 600 ₽
8 058 BYN
1 124 876 KZT
223 173 KGS
1 008 475 AMD
$2 496,34
2 309,50 €
Стартовый комплект расходных материалов для Powermax 45XP
35 620 ₽
1 049 BYN
146 448 KZT
29 055 KGS
131 294 AMD
$325,00
300,68 €
Компрессор ВК 7Т-8-270Д
Система автоматизированного производства изделий из листового материала PractiCAM (Полная версия)
374 400 ₽
11 027 BYN
1 539 304 KZT
305 394 KGS
1 380 018 AMD
$3 416,05
3 160,37 €
Стартовый комплект расходных материалов для Powermax 65
42 013 ₽
1 237 BYN
172 734 KZT
34 270 KGS
154 859 AMD
$383,33
354,64 €
Компрессор СБ4/Ф-500.LB50 Д
415 770 ₽
12 246 BYN
1 709 392 KZT
339 139 KGS
1 532 506 AMD
$3 793,51
3 509,58 €
PractiCAM для типовых деталей
93 600 ₽
2 757 BYN
384 826 KZT
76 349 KGS
345 005 AMD
$854,01
790,09 €
Powermax 45XP источник с резаком и комплектующими для установки FineCut 3х1.5
383 601 ₽
11 298 BYN
1 577 133 KZT
312 900 KGS
1 413 933 AMD
$3 500,00
3 238,04 €
Powermax 65 источник с резаком и комплектующими для установки FineCut 3х1.5
574 488 ₽
16 921 BYN
2 361 945 KZT
468 604 KGS
2 117 533 AMD
$5 241,67
4 849,35 €
Показать все Скрыть
Характеристики

Основные характеристики

Производитель
МОССКЛАД
Код номенклатуры
40630
Страна-производитель
Россия
Тип привода
Электрический
Рабочая скорость, м/мин
до 15
Толщина металла, мм
до 4 мм (12)
Рабочая зона, мм
3000x1500
Расход воздуха, л/мин
300-500
Грузоподъемность, кг
650
Скорость позиционирования, м/мин
до 30

Параметры подключения

Электропитание, В/Гц
3x380/50

Габариты

Длина, мм
3600
Ширина, мм
2200
Высота, мм
1250
Вес, кг
600

Дополнительные параметры

Точность позиционирования, мм
0.1/1000
Описание

Особенности

  • FineCut 3х1.5 — доступный стол плазменной резки листового металла, используемый на производстве воздуховодов и дымоходов;

  • Стол обеспечивает требуемую жесткость и грузоподъемность для работы с тонколистовой сталью. Направляющие выполнены на линейных шариковых подшипниках, которые перемещаются по профильным рельсам. Установлена пневматическая система опускания и подъема горелки;

  • Преобразование вращающего момента сервоприводов в линейное перемещение осуществляется посредством зубчатой передачи. Стол оснащен системой вентиляции для удаления дыма;

  • Программное обеспечение установки полностью адаптировано для работы с ProNest, PractiCAM, CAMDuct и может быть настроено на работу с любым специальным обеспечением для раскроя листового металла;

  • В станке плазменной резки FineCut 3х1.5 используется плазменный источник Hypertherm Powermax 45, который идеально подходит для резки листов металла до 4 мм. Также станок оснащен контроллером ЧПУ (состоит из электрошкафа, клавиатуры и монитора), с помощью которого можно управлять сервоприводами осей, источником тока и осуществлять ввод управляющих программ.

Рекомендации по применению

  • Линейка моделей плазморезов для обработки листового металла на средних и крупных предприятиях для промышленного производства изделий из листового проката стали и цветных металлов.

Рекомендации по обустройству участка плазменной резки:





Возможные пакеты программного обеспечения PractiCAM:

1) «PractiCAM для типовых деталей».

Данный пакет позволяет пользователю:
- использовать библиотеки параметрических плоских (двумерных) деталей, создавать плоские детали с помощью графического редактора;
- работать с графической моделью детали, задавать размеры, материал и толщину;
- создавать библиотеку используемых материалов с указанием толщины материала и типа (лист, рулон);
- импортировать файлы с расширением .dxf, .dwg (системы AutoCAD, Компас и т.д.);
- применять автоматическую укладку деталей на листы металла с использованием различных алгоритмов;
- укладывать детали на листы металла вручную;
- по результатам укладки формировать и выводить на печать карты укладки;
- по результатам укладки автоматически формировать последовательность управляющих (CNC) команд для резака;
- задавать параметры резака (размеры стола, позиционирование и ориентация стола, размер и форма реза на входе и реза на выходе);
- определять способ передачи на резак управляющих команд (через файл или СОМ-порт);
- осуществлять импорт/экспорт файлов с расширением .pmx (файлы программы PractiCAM).

2) «PractiCAM для вентиляции».

Данный пакет позволяет пользователю:
- использовать библиотеки фасонных изделий (фитингов);
- работать с трёхмерной графической моделью фитинга, задавать размеры, припуски, материал, определять способ раскроя фитинга;
- работать с библиотекой аксессуаров фитингов, задавать заслонки, рёбра жёсткости, стяжки, поворотные лопасти;
- использовать различные маркирующие выемки, автоматически формировать линии гиба, создавать маркирующие линии;
- создавать библиотеку используемых материалов с указанием толщины материала и типа (лист, рулон);
- создавать библиотеку используемых припусков (коннекторы, замки, стыки);
- применять автоматическую укладку выкроек изделий на листы металла с использованием различных алгоритмов;
- укладывать выкройки изделий на листы металла вручную;
- по результатам укладки формировать и выводить на печать карты укладки;
- по результатам укладки автоматически формировать последовательность управляющих (CNC) команд для резака;
- задавать параметры резака (размеры стола, позиционирование и ориентация стола, размер и форма реза на входе и реза на выходе);
- определять способ передачи на резак управляющих команд (через файл или СОМ-порт);
- осуществлять импорт/экспорт файлов с расширением .pmx (файлы программы PractiCAM).

3) «PractiCAM Классика» объединяет в себе пакеты «PractiCAM для типовых деталей» и «PractiCAM для вентиляции» и предоставляет все возможности, перечисленные для этих пакетов.
