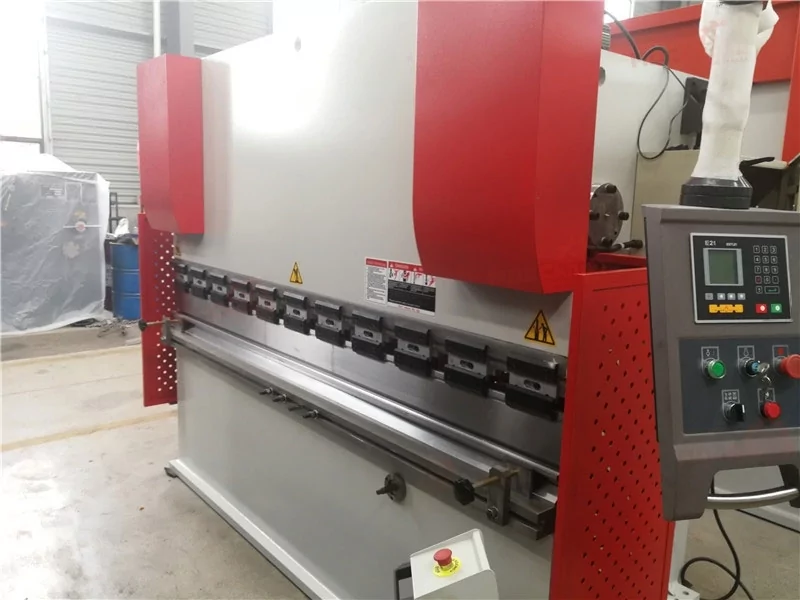

Вертикальный листогибочный пресс FERRUM WC67Y-80T/2500
Вертикальный листогибочный пресс FERRUM WC67Y-80T/2500
Вертикальный листогибочный пресс FERRUM WC67Y-80T/2500
Вертикальный листогибочный пресс FERRUM WC67Y-80T/2500
Вертикальный листогибочный пресс FERRUM WC67Y-80T/2500
Схема станка
Сертификат производителя
РУБ
РУБ (НДС 20%)
BYN (НДС 0%)
KZT (НДС 0%)
KGS (НДС 0%)
AMD (НДС 0%)
USD (НДС 0%)
EUR (НДС 0%)

станки со склада

Новости компании

22.08.2019
Промышленные станки в наличии на складе
Узнайте о преимуществах покупки промышленных станков в МОССкладе. Подробнее>>>

08.08.2019
Новый вид оборудования в МОССкладе - лазерная резка металла
Узнайте о преимуществах лазерной резки, посмотрите фото образцов и видео станка в работе. Подробнее>>>

Курсы валют 21.09.2019
1 USD:
63.8487 руб
1 EUR:
70.5975 руб
1 BYN:
31.2953 руб
100 KZT:
16.5165 руб
100 KGS:
91.2665 руб
100 AMD:
13.3995 руб
Каталог 2019 №1
в формате PDF (8.6 Мб)

Вертикальный листогибочный пресс FERRUM WC67Y-80T/2500

Вертикальный листогибочный пресс FERRUM WC67Y-80T/2500
Вертикальный листогибочный пресс FERRUM WC67Y-80T/2500
Вертикальный листогибочный пресс FERRUM WC67Y-80T/2500
Вертикальный листогибочный пресс FERRUM WC67Y-80T/2500
Вертикальный листогибочный пресс FERRUM WC67Y-80T/2500
Вертикальный листогибочный пресс FERRUM WC67Y-80T/2500
Схема станка
Сертификат производителя

Мы поставляем станки во все города России, а также в Беларусь, Казахстан, Армению и Киргизию




Быстрый запрос

Вертикальный листогибочный пресс FERRUM WC67Y-80T/2500
Имя:
Телефон*:
E-mail*:
Что интересует:
Нажимая кнопку "Отправить запрос", Вы соглашаетесь с нашей Политикой конфиденциальности

Отправить запрос

Одно из полей, помеченных символом *, обязательно для заполнения.
Наш специалист обработает запрос в рабочее время
(Пн - Пт с 9:00 до 18:00 МСК) и свяжется с Вами.

Станок добавлен в корзину!


В корзине Вы сможете:

  • изменить количество товара;
  • добавить или удалить опции;
  • завершить оформление заказа.

Продолжить покупки
Перейти в корзину
Цена с НДС 20%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
1 228 000 q
32 699 BYN
6 195 824 KZT
1 121 258 KGS
7 637 100 AMD
$16 027
14 495 €
Цена с опциями:  a
Цена с опциями:  BYN
Цена с опциями:  KZT
Цена с опциями:  KGS
Цена с опциями:  AMD
Цена с опциями: $
Цена с опциями:
Добавить в корзину
Быстрый запрос
Перейти
в корзину
В наличии
Отгрузка в день оплаты
В лизинг от 68 041 a/мес

Опции

Ручная система компенсации прогиба для WC67Y-80T/2500, WC67Y-100T/2500, WC67Y-125T/2500
157 500 q
4 193 BYN
794 659 KZT
143 809 KGS
979 514 AMD
$2 055
1 859 €
Контроллер Estun E 300 с осями X и R для WC67Y
630 000 q
16 775 BYN
3 178 639 KZT
575 238 KGS
3 918 056 AMD
$8 222
7 436 €
Моторизированная система компенсации прогиба (только для E 300) для 80T/2500, 100T/2500, 125T/2500
192 375 q
5 122 BYN
970 620 KZT
175 653 KGS
1 196 406 AMD
$2 510
2 270 €
Система быстрого крепления инструмента 2500мм
66 990 q
1 783 BYN
337 995 KZT
61 167 KGS
416 620 AMD
$874
790 €
Замена стандартной системы крепления на систему быстрого крепления 2500мм
38 115 q
1 014 BYN
192 307 KZT
34 801 KGS
237 042 AMD
$497
449 €
Увеличение заднего упора до 800мм.
10 500 q
279 BYN
52 977 KZT
9 587 KGS
65 300 AMD
$137
123 €
Увеличение заднего упора до 1000мм.
21 000 q
559 BYN
105 954 KZT
19 174 KGS
130 601 AMD
$274
247 €
Дополнительный пальцевый блок
4 725 q
125 BYN
23 839 KZT
4 314 KGS
29 385 AMD
$61
55 €
Система лазерной защиты DSP ( CE)
195 000 q
5 192 BYN
983 864 KZT
178 049 KGS
1 212 731 AMD
$2 545
2 301 €
Показать все Скрыть

Основные характеристики

Торговая марка

О компании FERRUM machine tools

FERRUM machine tools — торговая марка компании "МОССклад". Под брендом FERRUM machine tools мы поставляем в Россию и ЕАЭС качественное оборудование из Европы, Турции и КНР от проверенных поставщиков.

Узнайте больше на странице компании

FERRUM machine tools
Страна-производитель КНР
Рабочая длина 2500 мм
Настройка заднего упора 600 мм
Усилие 80 т
Расстояние между колоннами 2020 мм
Глубина подачи (зёв) 320 мм
Рабочая скорость по оси Y 70 мм/с
Рабочая скорость по оси X 200 мм/с
Рабочая скорость возврата инструмента ось Y 50 мм/с
Рабочая скорость гиба ось Y 7 мм/c
Ход 120 мм
Просвет 370 мм
Высота стола 830 мм
Объем масляного бака 120 л

Параметры подключения

Мощность двигателя 5.5 кВт

Габариты

Длина 3200 мм
Ширина 1800 мм
Высота 2210 мм
Вес 5500 кг

Дополнительные параметры

Точность позиционирования 0.03 мм

Модельный ряд

Модель Рабочая длина, мм Усилие, т
WC67Y-30T/1600 (В наличии) 1600 30
WC67Y-40T/2000 (В наличии) 2000 40
WC67Y-40T/2500 2500 40
WC67Y-63T/2500 (В наличии) 2500 63
WC67Y-63T/3200 3200 63
WC67Y-80T/2500 (В наличии) 2500 80
WC67Y-80T/3200 3200 80
WC67Y-100T/2500 2500 100
WC67Y-100T/3200 (В наличии) 3200 100
WC67Y-100T/4000 4000 100
WC67Y-125T/2500 2500 125
WC67Y-125T/3200 (В наличии) 3200 125
WC67Y-125T/4000 4000 125
WC67Y-160T/2500 2500 160
WC67Y-160T/3200 3200 160
WC67Y-160T/4000 4000 160
WC67Y-200T/2500 2500 200
WC67Y-200T/3200 3200 200
WC67Y-250T/3200 3200 250

Особенности

  • Вертикальный листогибочный пресс FERRUM WC67Y-80T/2500 применяется для гибки металлических заготовок с усилием до 80 тонн;

  • Синхронизированная работа 2-х силовых гидроцилиндров за счёт жёсткого соединения через трубчатый торсион. Благодаря этому обеспечивается точность работы станка;

  • Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса;

  • Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;

  • Управление по оси Y регулируется контроллером Estun E21, который задает угол гиба.

Купите с этим станком

Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S
929 000 q
24 737 BYN
4 687 231 KZT
848 248 KGS
5 777 578 AMD
$12 125
10 965 €
В наличии
Гидравлическая гильотина QC12Y - 6x2500 с ЧПУ Е21S

Профили, получаемые при использовании гибочного пресса:

Комплект поставки:

Наименование Значение
Контроллер E21(Estun)
Приводы по осям Комплектные сервоприводы (КСП) производства Estun
Клапаны Bosch-Rexroth
Электроавтоматика Siemens и Schneider
Масляный насос Шестеренный
Инструмент Матрица 4-хсторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы) 2 штуки
Уплотнения г/ц NOK Japan
Пульт управления На поворотном кронштейне
Педаль управления Выносная,с кнопкой аварийного остановки

Стандартный инструмент:



Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе, на котором отображаются заданные и текущие положения рабочих органов по осям).

С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийной остановки.



Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.



Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.



Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.



Синхронизация работы цилиндров через торсионный вал.




T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.



Электрошкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.

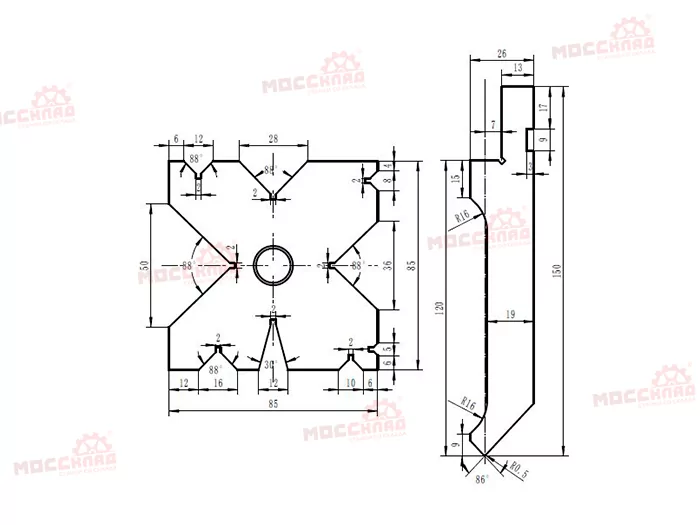

Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.




Гидравлическая система Bosch-Rexroth

Обзор опций

Опционально вы можете приобрести для листогибочного пресса FERRUM:

Контроллер E300 — специализированное устройство ЧПУ (числовое управление) для гибочного станка, которое включило в себя многолетний опыт ESTUN.

Устройство E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB, также оно имеет уникальную технологию управления приводом.

Устройство E300 предназначено для управления с помощью кнопок на передней панели. В то же время выключатель насоса и кнопка аварийного остановки устанавливаются в специальном подвесном шкафу в соответствии с требованиями пользователя.

Контроллер E300 имеет простой и интуитивно понятный интерфейс. Интерфейс обладает следующими особенностями:

  • Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось C;
  • Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
  • Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;
  • Опционально гидравлическое или механическое управление для оси С;
  • Программирование абсолютного значения или угла;
  • Вы можете легко создавать резервные копии, восстанавливать, импортировать и экспортировать параметры для ввода машины в эксплуатацию;
  • Редактируйте программу на одной странице, чтобы повысить эффективность работы;
  • Вы можете запрограммировать время задержки (время удержания) и задержку отвода с помощью устройства вместо реле времени;
  • Предотвращение застревания матрицы;
  • Зазор можно регулировать для повышения эффективности работы;
  • Автоматическая регулировка положения точки зажима;
  • Вы можете в любое время просмотреть состояние входов, выходов, клапанов и неисправностей на экране монитора;
  • Автоматическая регулировка нулевого положения оси R;
  • Материалы и информация о матрице являются программируемыми;
  • Три режима работы (толчковый, одиночный, непрерывный) для заданий;
  • Настройка языка и единицы измерения;
  • Порты ввода-вывода могут быть распределены свободно, и устройство может обнаружить их во избежание задвоения;
  • Двустороннее позиционирование и одностороннее позиционирование;
  • Функция очистки от стружки;
  • Обучение или поиск контрольной точки;
  • Ось, которая управляется сервосистемой, может перемещаться вручную;
  • Запоминание в реальном времени параметров, позиции и программы на случай непредвиденных ситуаций, таких как отключение электропитания.

Панель управления:

Структура меню:

Преимущества E-300 перед E-21:

Контроллер E-21 Контроллер E-300
Поддерживаются 2 оси, а именно, ось X, ось Y; Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось C;
Расчет положения блока (угла гиба) вручную; Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
Задний упор, ось Х, на электромоторах (маленькая скорость); Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;

Нет возможности задать точный угол. Только примерные показатели по оси Y. Точный угол получается только после пробных гибов и составления оператором таблицы показаний по оси Y;

Программирование абсолютного значения или угла;
Нет; Автоматическая регулировка нулевого положения оси R;
Нет; Материалы и информация о матрице являются программируемыми. Возможность корректировок по свойствам металла;
Нет; Сохранение программ на внешний носитель;
Нет; Восстановление бэкапа через флешку;
Нет; Библиотека инструментов;
Нет; Поправка угла любого шага;
Нет; Изменение цвета верхней части дисплея когда станок готов к работе;
Нет; Подсказки в виде схем при программировании в многошаговом режиме;
Имеется 3 страницы для работы с контроллером (одношаговый, многошаговый, параметры). Лёгкость передвижения в панели управления для получения информации для программирования.



Развернуть опции

Свернуть опции

Загрузки

Инструкция для контроллера ESTUN Е-21S Загрузить
Инструкция для контроллера ESTUN E-300 Загрузить
