Вальцовка металла
4739
Время на чтение: 6 минутСодержание [скрыть]
8.
Вальцы с ЧПУ
Вальцовка металла – это востребованная технология, широко применяемая на производстве для изготовления изделий цилиндрических и конических форм различного радиуса. Невозможно представить без такого процесса, как вальцовка металла, изготовление обечаек, конусов и деталей более сложного сечения (овального, треугольного, квадратного).
Для вальцевания листового металла необходимо специальное вальцовочное оборудование. Какое? Всё зависит от толщины обрабатываемого материала и длины изготавливаемого изделия. Существует множество различных моделей, предназначенных под определенные технологические задачи производства. Рассмотрим подробнее, какие задачи решают различные типы станков.
Всё вальцовочное оборудование, упомянутое в статье, можно посмотреть в демозале.
Современные вальцовочные станки работают практически с любыми металлами. Есть модели как для работы с тонким металлическим листом, так и толстым.
Вальцовка тонкого листового металла
Для вальцевания тонколистового металлопроката успешно применяют ручные и электромеханические трехвалковые вальцовочные станки, а также промышленные двухвалковые.
Ручные трехвалковые вальцы
Самое простое вальцовочное оборудование – это ручные станки. Ручные модели имеют элементарную конструкцию, они легкие и компактные, что позволяет использовать их непосредственно на объекте. Главная особенность - им не нужно электричество.

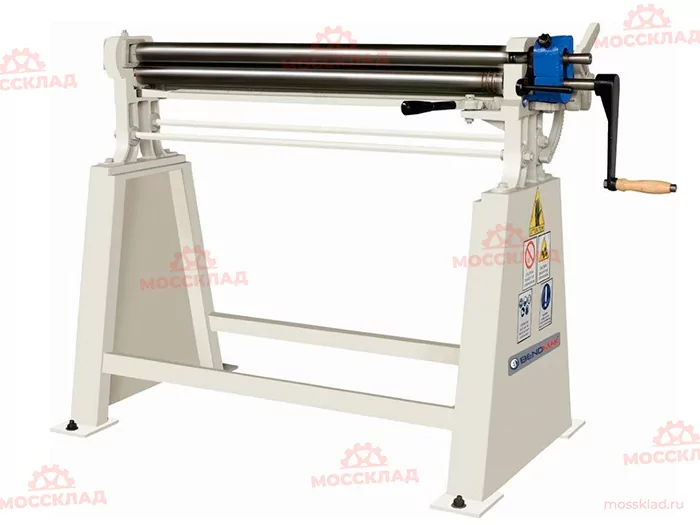

Ручной вальцовочный станок
Ручные вальцовочные станки применяются в основном для гибки мягких марок стали и тонкого листа толщиной 1-2 мм. Чаще всего их используют в небольших цехах и частных мастерских для изготовления изделий небольшими сериями.
Вальцы с ручным приводом широко применяются для изготовления труб различного сечения, воздуховодов, водостоков, желобов и прочих изделий из тонкой стали, где не требуется большого усилия при гибке.
Вальцы с ручным приводом широко применяются для изготовления труб различного сечения, воздуховодов, водостоков, желобов и прочих изделий из тонкой стали, где не требуется большого усилия при гибке.
Электромеханические трехвалковые вальцы
Электромеханические вальцы для работы с тонким листовым металлом имеют больше возможностей по вальцовке, чем ручные. Они способны обрабатывать сталь толщиной до 3 мм.
Электромеханические трехвалковые вальцы
Трехвалковые вальцы с электроприводом, по сравнению с ручными, являются более производительными. Наличие электрического двигателя облегчает и значительно ускоряет процесс вальцовки металла.
Также такие вальцовочные станки имеют более массивную и тяжелую конструкцию, поэтому их используют как стационарное оборудование.
Вальцы с электрическим приводом применяют на производствах, где требуется высокая производительность.
Также такие вальцовочные станки имеют более массивную и тяжелую конструкцию, поэтому их используют как стационарное оборудование.
Вальцы с электрическим приводом применяют на производствах, где требуется высокая производительность.
Промышленные двухвалковые вальцы
Помимо популярной трехвалковой конструкции для вальцовки тонких металлических листов также используют двухвалковые вальцы.
Данный вид вальцовочных станков оснащается двумя валами, расположенными один над другим. Такая конструкция обеспечивает ряд существенных преимуществ. Например, исключаются прямые участки на краях, вальцовка происходит за один проход (без предварительного подгиба листа).
Данный вид вальцовочных станков оснащается двумя валами, расположенными один над другим. Такая конструкция обеспечивает ряд существенных преимуществ. Например, исключаются прямые участки на краях, вальцовка происходит за один проход (без предварительного подгиба листа).

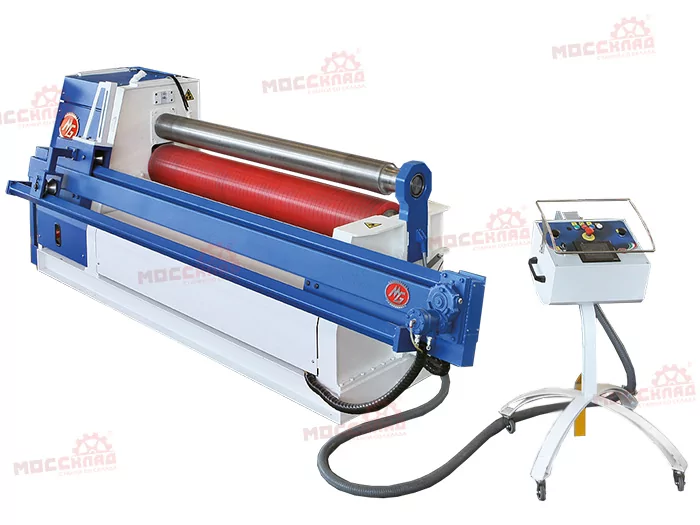

Двухвалковые вальцы
Однако есть и определенные ограничения. Для вальцовки труб разного сечения на двухвалковые вальцы необходимо устанавливать сменные формообразующие валки под диаметры изделия.
Промышленные двухвалковые станки – это прекрасная альтернатива трехвалковым. Модели с двумя валами популярны на предприятиях, где необходимо массовое производство труб определённого сечения.
Промышленные двухвалковые станки – это прекрасная альтернатива трехвалковым. Модели с двумя валами популярны на предприятиях, где необходимо массовое производство труб определённого сечения.
Вальцовка толстого металла
Наиболее сложной является вальцевание металлических листов, имеющих большую толщину. Поскольку чем толще и плотнее материал, тем он менее гибок, для вальцовки толстых листов необходимо воздействовать на металл с большим усилием и более длительное время.
Для этого используют мощные промышленные модели. К ним относятся трехвалковые вальцы для толстого металла и гидравлические четырехвалковые.
Для этого используют мощные промышленные модели. К ним относятся трехвалковые вальцы для толстого металла и гидравлические четырехвалковые.
Промышленные трехвалковые вальцы
Трехвалковые вальцы для толстого металла разработаны специально для тяжелых условий промышленного производства.
Их особенностью является более массивная конструкция станины, увеличенный диаметр валов, по сравнению с вальцами для тонколистового металла, а также наличие электрического или гидравлического привода.
Их особенностью является более массивная конструкция станины, увеличенный диаметр валов, по сравнению с вальцами для тонколистового металла, а также наличие электрического или гидравлического привода.

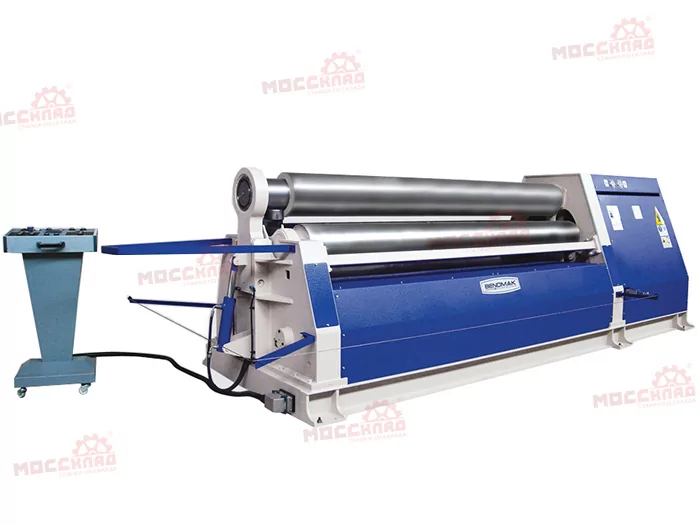

Промышленные трехвалковые вальцы
Помимо привода промышленные модели различаются ещё и по расположению валов. Они делятся на вальцы с симметричным расположением валов и асимметричным. Модели с асимметричным расположением валов имеют технические характеристики практически сопоставимые с четырехвалковыми станками.
Промышленные трехвалковые модели применяются для серийного производства толстостенных труб, обечаек больших диаметров, конусных обечаек и других металлоизделий сложной формы.
Промышленные трехвалковые модели применяются для серийного производства толстостенных труб, обечаек больших диаметров, конусных обечаек и других металлоизделий сложной формы.
Гидравлические четырехвалковые вальцы
Гидравлические четырёхвалковые вальцы предназначены для решения технически сложных задач. Эти станки отличаются высокой мощностью, производительностью, точностью.
Современные модели, как правило, оснащаются системой ЧПУ, благодаря этому достигается автоматизация технологических процессов при изготовлении изделий сложных форм.
Современные модели, как правило, оснащаются системой ЧПУ, благодаря этому достигается автоматизация технологических процессов при изготовлении изделий сложных форм.

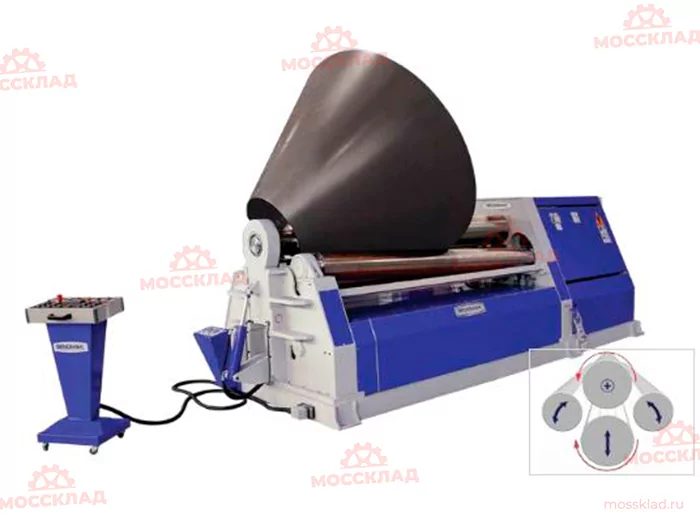

Гидравлические четырехвалковые вальцы
С помощью таких станков можно выполнять качественную гибку толстого металла за считанные минуты. Это актуально для промышленных предприятий, где необходимо изготавливать из стали или сплавов изделия высокого качества и с высокой точностью.
Гидравлические четырехвалковые вальцы применяются для изготовления толстостенных труб, обечаек нестандартной формы и иных конструкций в промышленных масштабах.
Гидравлические четырехвалковые вальцы применяются для изготовления толстостенных труб, обечаек нестандартной формы и иных конструкций в промышленных масштабах.
Вальцы с ЧПУ
Автоматические вальцовочные станки с ЧПУ – это новое поколение станков, которое позволяет осуществлять вальцовку металла по заданной программе без непосредственного участия человека.

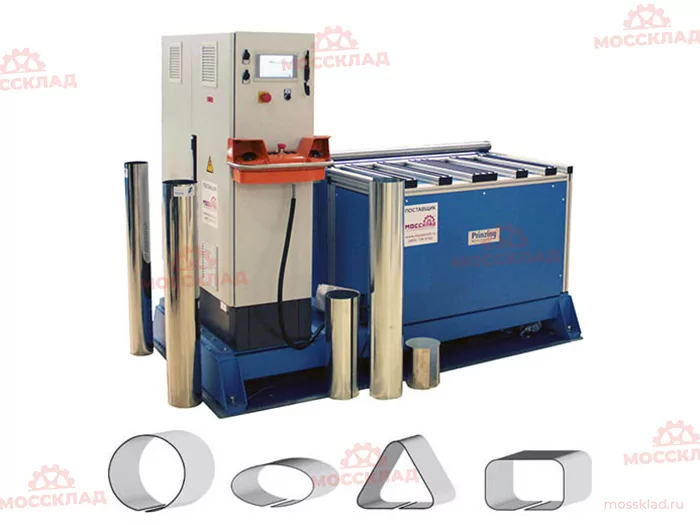

Вальцы с ЧПУ
Автоматические вальцовочные станки являются отличным решением для серийного производства труб с различными сечениями (круг, овал, многоугольник с закругленными углами).
Подбор станков для вальцовки металла
Компания МОССКЛАД предлагает услуги по подбору станков для вальцовки металла. Если у вас возникли вопросы, то вы можете получить консультацию, позвонив нам по телефону 8 (800) 333-51-02 или отправить запрос на info@mossklad.ru
