Электромеханический листогиб RAS TURBO 2 plus

Главное фото
Изготовление кровельного конька

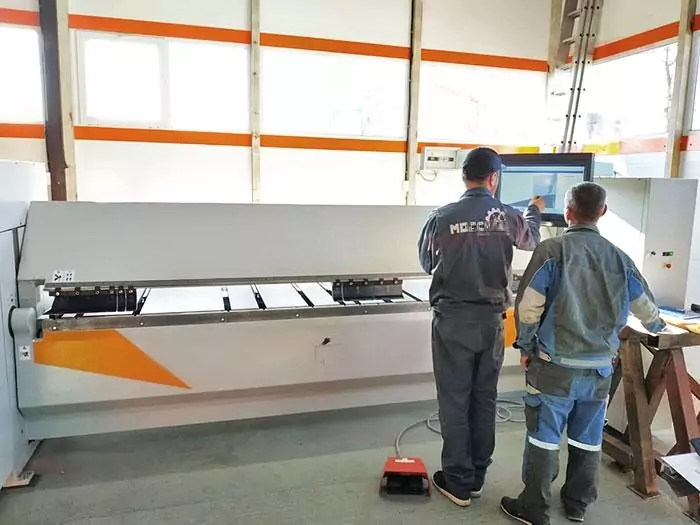

Настройка станка
Настройка станка
Главное фото: Электромеханический листогиб RAS TURBO 2 plus
Настройка станка
Настройка станка
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион

Электромеханический листогиб RAS TURBO 2 plus

Цена:
По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
В корзину
Спецификация - это ваш список сохраненных товаров, по которому вы можете запросить коммерческое предложение. Перейти к спецификациям
Быстрый запрос
Под заказ

Добавить опцию

Годовая оплата обновления ПО для отдельного ПК (вторая лицензия) для RAS 62.25/62.30
Программное обеспечение для отдельного компьютера (1 лицензия) для RAS 62.25/62.30
Программное обеспечение для отдельного компьютера (2-я лицензия) для RAS 62.25/62.30
Программное обеспечение для отдельного компьютера (3-я и дополнит. лицензии) для RAS 62.25/62.30
110H, левый угол H=75 мм для RAS 62.25/62.30
145V, сегментный инструмент (30-60 мм) для RAS 62.25/62.30
110V, сегментный инструмент 315 мм (7 сегментов = 30, 35, 40, 45, 50, 55, 60 мм) для RAS 62.25/62.30
XL 110H, левый угол H=75 мм для RAS 62.25/62.30
XL 110V, сегментный инструмент 315 мм (7 сегментов=30, 35, 40, 45, 50, 55, 60мм) для RAS 62.25/62.30
XL 110V, правый угол V=120 мм для RAS 62.25/62.30
XL 110H, прямой сегмент 200 мм для RAS 62.25/62.30
110V, левый угол V=120 мм для RAS 62.25/62.30
XL 110H, правый угол H=75 мм для RAS 62.25/62.30
XL 110V, прямой сегмент 200 мм для RAS 62.25/62.30
145V, прямой сегмент 200 мм для RAS 62.25/62.30
40V, левый угол V=120 мм для RAS 62.25/62.30
110V, правый угол V=120 мм для RAS 62.25/62.30
JobControlCenter через веб-сервер (отслеживание состояния станка на смартфоне, планшете или ПК)
145V, правый угол H=120 мм для RAS 62.25/62.30
Годовая оплата обновления ПО для отдельного ПК (3-я и дополнительные лицензии) для RAS 62.25/62.30
145V, левый угол H=120 мм для RAS 62.25/62.30
XL 110H, сегментный инструмент 315 мм (7 сегментов=30, 35, 40, 45, 50, 55, 60мм) для RAS 62.25/62.30
Тележка для инструмента для RAS 62.25/62.30
110H, сегментный инструмент 315 мм (7 сегментов = 30, 35, 40, 45, 50, 55, 60 мм) для RAS 62.25/62.30
Обновления программного обеспечения станка (годовая оплата, вкл. обновление 1-ой лицензии на ПК)
110H, правый угол H=75 мм для RAS 62.25/62.30
110H, прямой сегмент 200 мм для RAS 62.25/62.30
40V, прямой сегмент 200 мм для RAS 62.25/62.30
110V, прямой сегмент 200 мм для RAS 62.25/62.30
40V, правый угол V=120 мм для RAS 62.25/62.30
40V, сегментный инструмент 315 мм (7 сегментов = 30, 35, 40, 45, 50, 55, 60 мм) для RAS 62.25/62.30
XL 110V, левый угол V=120 мм для RAS 62.25/62.30
Острый инструмент 30°, R=2 (4 сегмента) max. 2 мм. для RAS 62.30
Управление со стороны гибочной балки (ножная педаль и кнопка включ. со стороны гиб. балки) RAS 62.30
Пазы в нижнем инструменте для упорных пальцев для RAS 62.30
Острый инструмент 30°, R=1 (4 сегмента) max. 2 мм. для RAS 62.30
Острый инструмент 30° (4 сегмента 800 мм каждый) max. 2 мм для RAS 62.30
Задний упор прямоуг. формы (6 - 1550 мм), 9 упорн. пальцев, равномерн. распределение для RAS 62.30
Управление со стороны гибочной балки и упора (нож. педаль со стороны гиб. балки и упора) RAS 62.30
Задний упор прямоуг.формы (6-1550 мм),активн.бок.упор, 9 упорн. пальцев, равн.распред. для RAS 62.30
Инструмент гибочной балки 8 мм (для стали до 0,8 мм) для RAS 62.30
Задний упор прямоуг.формы (6-1550 мм) с шар.опорами, 9 упорн.пальцев, сконцентрированы для RAS 62.30
Подвижная педаль на рельсе - 1 оператор для RAS 62.30
Инструмент поворотной балки 15мм с антипрогибом для RAS 62.30
Острый инструмент 30°, R=1,5 (4 сегмента) max. 2 мм. для RAS 62.30
Инструмент гибочной балки 10 мм и 20 мм для RAS 62.30
Задний упор прямоуг. формы (6 - 1550 мм), 9 упорн. пальцев, пальцы сконцентрированы для RAS 62.30
Т-форма заднего упора (6-3050 мм),активн.бок.упор, 9 упорн.пальцев, равн.рас 4 увелич. для RAS 62.30
Задний упор прямоуг. формы (6 - 1000 мм), 9 упорн. пальцев, пальцы сконцентрированы для RAS 62.30
Показать все Скрыть
Характеристики

Основные характеристики

Производитель
RAS
Код номенклатуры
43262
Страна-производитель
Германия
Рабочая длина, мм
3200
Тип привода
Электрический
Настройка заднего упора, мм
6-1550
Толщина металла, мм
2.0

Параметры подключения

Электропитание, В/Гц
3x380/50

Габариты

Длина, мм
4320
Описание

Особенности

  • Электромеханический листогиб RAS TURBO 2 plus применяется для изготовления коробок и поддонов из металла толщиной до 2.0 мм;

  • Оборудован автоматической регулировкой толщины металла;

  • Инструмент верхней балки 30°. Распознание высоты инструмента происходит автоматически;

  • Основное управление станком осуществляется при помощи педального переключателя;

  • Большой, удобный, поворотный, сенсорный экран 24".

Рекомендации по применению

  • Электромеханический листогиб RAS TURBO 2 plus предназначен для изготовления элементов кровли, сайдинга, фасадов.

Четыре динамические и высокоскоростные оси для:

  • Гибочная балка 0-180˚
  • Верхняя балка 0-280 мм
  • Задний упор 6-1550 мм
  • Настройки гибочной балки до 5,5 мм


Верхняя балка
  • Встроенное посадочное место инструмента в верхней балке
  • Автоматическое распознание сменного инструмента
  • Автоматическое распознание высоты инструмента
  • Удлиненное и глубокое направляющее устройство (превосходные результаты гибки)
  • Привод шпинделя в корпусе помещен в герметически закрытую масляную ванну как результат – минимальное техническое обслуживание
  • Большое свободное пространство до 42 мм перед верхней балкой
  • Большое свободное пространство позади верхней балки (хорошая видимость)
  • Стопоры для безопасного перемещения верхней балки (15 мм+макс. толщина материала)
  • Изменяемая зажимная позиция (открытые и закрытые подогнутые кромки)
  • Изменяемая высота раскрытия верхней балки (ускоренные гибочные циклы)
  • Сервоприводы с серворегуляторами и кодовыми датчиками абсолютных положений






Гибочная балка
  • Глубокая гибочная балка: превосходные результаты гибки
  • Высокоскоростная: короткие производственные циклы
  • Сервопривод и кодовые датчики абсолютных положений: высокая скорость перемещений и точность позиционирования, без калибровки
  • Автоматическая регулировка гибочной балки под  толщину материала
  • Бережная гибка
  • Долгий срок службы станка
  • Напряжение внутри инструмента: правильно отрегулированная гибочная балка (слева) и неправильно/неотрегулированная гибочная балка (справа)





1 - Большая толщина; 2 - меньшая толщина;


Нижняя балка
  • Очень глубокая нижняя балка имеет коробчатую конструкцию для прямых загибов
  • Для максимальной жесткости конструкция соединена с боковыми стойками
  • Максимальное сопротивление к отклонению и скручиванию
  • Оптимизированная жесткость гибки для повышения качества гибов



Описание ЧПУ TURBO 2 plus:

  • На основе ПК (Windows, LAN, WLAN, Bluetooth, и т.д.);
  • Пульт управления на подвесной консоли (24" сенсорный монитор);
  • Управление со стороны гибочной балки;
  • Управление со стороны направляющей системы;
  • Импорт файлов STEP, DXF или GEO;
  • Альтернатива: создание задания на мониторе MultiTouch в трехмерном изображении;
  • Автоматическое программирование процесса обработки детали в 1 клик;
  • Автоматическое предложение стратегии процесса гибки;
  • Симуляция последовательности гибки, включая смену инструмента в трехмерном изображении;
  • Инструкции для оператора во время гибочной последовательности;
  • Управление программами деталей в библиотеке деталей;
  • Создание списков с заданиями обработки деталей;
  • Библиотека инструментов и расчет настроек;
  • Сторону управления можно менять с передней на заднюю;
  • Педальный переключатель (разные конфигурации);
  • Световой занавес на передней площадке листогиба (при работе на задней площадке);
  • При открытии светового занавеса листогиб останавливается.

  • Импорт файлов STEP, DXF или GEO или создание детали непосредственно на мониторе MultiTouch;
  • Автоматическое программирование процесса обработки детали в 1 клик и автоматическое предложение стратегии процесса гибки;
  • Симуляция последовательности гибки;


* Значение толщины металла указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом текучести для остаточной деформации σВ, который не должен превышать 240 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании МОССклад.

Обзор опций

Рекомендуем приобрести дополнительные опции для электромеханического листогиба RAS TURBO 2 plus:

1. Передвижная педаль, перемещаемая по рельсе из углового профиля

  • Идеальное решение, где требуется большое количество настроек инструментальной станции
  • Бережное использование кабелей и переключателей
  • Рельса из углового профиля привинчивается к полу (не позволяя оператору приближаться к перемещаемой гибочной балке (безопасное расстояние).



2. Прямоугольный задний упор

  • Центральное расположение для улучшенных гибочных результатов
  • Стопорные пальцы позиционируют заготовку на линии изгиба перед каждым гибом
  • Повторяемость рабочего процесса
  • Один оператор вместо двух (снижение себестоимости на 50%)
  • Не нужно наносить отметки на рабочий лист (экономия времени на 30%)
  • Размеры прямоугольного заднего упора 6-1550 мм
  • 9 блоков с прочными передними и задними стопорными пальцами
  • Инструмент нижней балки с карманами для пальцев (маленькие размеры упоров)
  • Отвод стопорных пальцев в нижнее положения (отсутствие столкновения с рабочим листом во время его вращения)
  • Опорные панели листа можно вытянуть назад (40 мм за линией гиба фланец может смотреть вниз на 25 мм)
  • Опорные панели листа имеют порошковое покрытие
  • Сервопривод и кодовые датчики абсолютных положений (калибровка не требуется)




3. Т-образный задний упор

  • Центральное расположение для улучшенных гибочных результатов
  • Стопорные пальцы позиционируют заготовку на линии изгиба перед каждым гибом
  • Повторяемость рабочего процесса
  • Один оператор вместо двух (снижение себестоимости на 50%)
  • Не нужно наносить отметки на рабочий лист (экономия времени на 30%)
  • Размеры прямоугольного заднего упора 6-1550 мм, увеличенные пальцы (до 3050 мм)
  • 9 блоков с прочными передними и задними стопорными пальцами
  • Опора для увеличения направляющей системы
  • Инструмент нижней балки с карманами для пальцев (маленькие размеры упоров)
  • Отвод стопорных пальцев в нижнее положения (отсутствие столкновения с рабочим листом во время его вращения)
  • Опорные панели листа можно вытянуть назад (40 мм за линией гиба фланец может смотреть вниз на 25 мм)
  • Опорные панели листа имеют порошковое покрытие
  • Сервопривод и кодовые датчики абсолютных положений (калибровка не требуется)


4. Инструменты верхней балки

  • Остроконечный инструмент: 4 сегмента
  • Инструмент «Козлиная ножка»: основные сегменты 200 мм, комплект адаптеров  30, 35, 40, 45, 50, 55, 60мм, угловые инструменты справа и слева
  • Паз в зажимной поверхности инструмента (для автоматического распознавания смены инструмента)
  • Простое обращение с инструментом (быстрая установка одним оператором)
  • Быстрая система закрепления инструмента на балке для минимизации времени установки инструмента
  • Инструменты изготавливаются на заказ с высокой точностью (поставка инструмента в любое время)
  • Инструменты изготавливаются из высокопрочной стали (1000 N/mm²)
  • При разработке высоты инструмента учитывается свободное пространство под посадочным местом инструмента
  • Много свободного пространства впереди и позади инструмента (расширяет возможности изготавливать разнообразные профили)
  • Много свободного пространства в правом и в левом углах инструмента










5. Инструменты гибочной балки

  • Инструмент шириной 10 мм для гибки металла до 1,25 мм
  • Инструмент шириной 20 мм для гибки металла до 1,25 мм
  • Инструмент шириной 8 мм для гибки металла до 0,8 мм



6. Система бомбирования CrownTool

  • Инструмент гибочной балки со встроенной системой бомбирования (система Crowning)
  • Ширина инструмента 15 мм
  • Ручная настройка компенсации прогиба




Результат без системы бомбирования / результат с системой бомбирования



7. Инструменты нижней балки
  • С карманами для передних упорных пальцев


8. Инструментальная тележка

  • Тележка для хранения неиспользуемого инструмента
  • Передвижная;
  • Смена инструмента рядом со станком (быстрая установка инструмента)


9. Офисное программное обеспечение TURBO 2 plus

  • На основе ПК (Windows, LAN, WLAN, Bluetooth, и т.д.)
  • Импорт файлов STEP, DXF или GEO
  • Автоматическое программирование процесса обработки детали в 1 клик
  • Автоматическое предложение стратегии процесса гибки
  • Симуляция последовательности гибки, включая смену инструмента в трехмерном изображении
  • Инструкции для оператора во время гибочной последовательности
  • Управление программами деталей в библиотеке деталей и списках с заданиями
  • Библиотека инструментов и расчет настроек

  • Импорт модели в трехмерном изображении;
  • Автоматич. программирование  с различными вариантами гибочной последовательности;







  • Симуляция процесса гибки в среде 3D
  • Инструкции для оператора во время обработки детали


Поддержка клиентов в режиме он-лайн**

  • Безопансая он-лайн поддержка по всему миру через TeamViewer, телефон и эл.почту (немецкий/ английский язык)
  • Поддержка клиентов в режиме он-лайн по вопросам использования и обслуживанию станка
  • Входит в стоимость станка в первый год использования станка.
  • Ежегодно можно отменять данную функцию

Обновление программного обеспечения**
  • Применение новых особенностей ПО
  • Описание новейших версий ПО Вы можете найти на сайте RAS
  • Обновления станочного ПО и опционального офисного ПО (станочное и офисное ПО должны быть одинаковой версии)

Bendex-Professional / Программные пакеты
  • Импорт файлов STEP, GEO, DXF and DWG с гибочной деталью;
  • Распознание геометрии детали, которую необходимо согнуть из разрезанного профиля или геометрии листа из развёртки листа;
  • DXF и DWG-файлы: гибочные углы добавляются вручную;
  • Импорт гибочной детали в виде трехмерной модели;
  • Экспорт геометрии гибочной детали в формате программы pgm или bdx;
  • Экспорт внешних размеров отрезов (К-фактор очищен);
  • Импорт pgm/bdx-файла в контроллер или офф-лайн программное обеспечение TURBObend, TURBObend plus, FLEXIbend, GIGAbend, UpDownBend, XL-Center, XXL-Center;
  • Программное обеспечение для рисования и создания профилей и коробок на ПК/планшете;
  • Выбор материала, цвета, видимой стороны, количества деталей и длины детали;
  • Организация гибочных деталей в соответствии с проектами, клиентами и т.д.;
  • Создание производственных чертежей;
  • Планирование производства, оптимизация резки, расчет и многое другое…
  • Установление договорных отношений с нашим разработчиком.





Идентификация геометрии из файлов STEP, DXF and DWG

Создание гибочной части

Развернуть опции

Свернуть опции

Отзывы
У этого товара еще нет отзывов — ваш может стать первым
Поделитесь своим мнением о покупке и помогите другим покупателям сделать выбор
Доставка и оплата
Уважаемые клиенты, ознакомьтесь с вариантами подбора, оплаты, получения и ввода в эксплуатацию товара, а также с гарантийными и другими обязательствами.
Как оплатить Как оплатить?
Как получить Как получить?
  • Доставка в любой город России и ЕАЭС нашим грузовым транспортом или транспортной компанией
  • Доставка экспресс-почтой
  • Самовывоз из офиса (до 40 кг.)
  • Самовывоз со склада в г. Лобня
Как запустить Как запустить?
  • Самостоятельно согласно инструкции к оборудованию
  • Пуско-наладка оборудования нашим инженером
  • Список подготовительных работ
Важно! Важно!

Вопросы и отзывы

У этого оборудования пока нет вопросов и отзывов.

Задайте свой вопрос

Компания "МОССклад" поставляет Электромеханический листогиб RAS TURBO 2 plus во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

Продажа оборудования осуществляется на условиях 100% оплаты при наличии его на складе и 50% предоплате при покупке под заказ.

Печать страницы
