Описание
Особенности
• Электромеханический листогиб RAS TURBO 2 plus 6225 с рабочей длиной 2540 мм предназначен для гибки листового металла толщиной до 2.5 мм;
• Жесткая конструкция станка обеспечивает высокую точность гибки;
• Имеет автоматическую регулировку гибочной балки на толщину металла;
• Оснащен задним упором 6-1550 мм;
• Удобное управление станком с помощью ножной педали.
Рекомендации
• Применяется для изготовления элементов кровли, сайдинга и фасадов.
|
Четыре динамические и высокоскоростные оси для:
- Гибочная балка 0-180˚
- Верхняя балка 0-280 мм
- Задний упор 6-1550 мм
- Настройки гибочной балки до 5,5 мм
|
|
 |
| |
|
|
Верхняя балка
- Встроенное посадочное место инструмента в верхней балке
- Автоматическое распознание сменного инструмента
- Автоматическое распознание высоты инструмента
- Удлиненное и глубокое направляющее устройство (превосходные результаты гибки)
- Привод шпинделя в корпусе помещен в герметически закрытую масляную ванну как результат – минимальное техническое обслуживание
- Большое свободное пространство до 42 мм перед верхней балкой
- Большое свободное пространство позади верхней балки (хорошая видимость)
- Стопоры для безопасного перемещения верхней балки (15 мм+макс. толщина материала)
- Изменяемая зажимная позиция (открытые и закрытые подогнутые кромки)
- Изменяемая высота раскрытия верхней балки (ускоренные гибочные циклы)
- Сервоприводы с серворегуляторами и кодовыми датчиками абсолютных положений
|
|
|
| |
|
|
Гибочная балка
- Глубокая гибочная балка: превосходные результаты гибки
- Высокоскоростная: короткие производственные циклы
- Сервопривод и кодовые датчики абсолютных положений: высокая скорость перемещений и точность позиционирования, без калибровки
- Автоматическая регулировка гибочной балки под толщину материала
- Бережная гибка
- Долгий срок службы станка
- Напряжение внутри инструмента: правильно отрегулированная гибочная балка (слева) и неправильно/неотрегулированная гибочная балка (справа)
|
|
1 - Большая толщина; 2 - меньшая толщина;
|
| |
|
|
Нижняя балка
- Очень глубокая нижняя балка имеет коробчатую конструкцию для прямых загибов
- Для максимальной жесткости конструкция соединена с боковыми стойками
- Максимальное сопротивление к отклонению и скручиванию
- Оптимизированная жесткость гибки для повышения качества гибов
|
|
 |
Описание ЧПУ TURBO 2 plus:
- На основе ПК (Windows, LAN, WLAN, Bluetooth, и т.д.);
- Пульт управления на подвесной консоли (24" сенсорный монитор);
- Управление со стороны гибочной балки;
- Управление со стороны направляющей системы;
- Импорт файлов STEP, DXF или GEO;
- Альтернатива: создание задания на мониторе MultiTouch в трехмерном изображении;
- Автоматическое программирование процесса обработки детали в 1 клик;
- Автоматическое предложение стратегии процесса гибки;

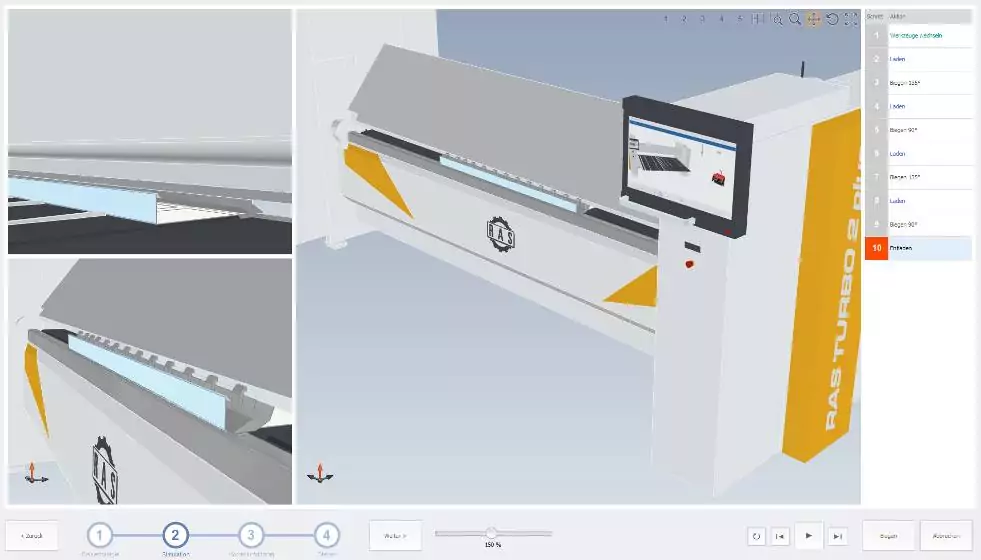

- Симуляция последовательности гибки, включая смену инструмента в трехмерном изображении;
- Инструкции для оператора во время гибочной последовательности;
- Управление программами деталей в библиотеке деталей;
- Создание списков с заданиями обработки деталей;
- Библиотека инструментов и расчет настроек;
- Сторону управления можно менять с передней на заднюю;
- Педальный переключатель (разные конфигурации);
- Световой занавес на передней площадке листогиба (при работе на задней площадке);
- При открытии светового занавеса листогиб останавливается.
|
|
- Импорт файлов STEP, DXF или GEO или создание детали непосредственно на мониторе MultiTouch;
|
 |
- Автоматическое программирование процесса обработки детали в 1 клик и автоматическое предложение стратегии процесса гибки;
|
 |
- Симуляция последовательности гибки;
|
 |
* Значение толщины металла указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом текучести для остаточной деформации σВ, который не должен превышать 240 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании МОССклад.
Характеристики
Основные характеристики
Настройка заднего упора, мм
Обзор опций
Рекомендуем приобрести дополнительные опции для электромеханического листогиба RAS TURBO 2 plus:
|
1. Передвижная педаль, перемещаемая по рельсе из углового профиля
- Идеальное решение, где требуется большое количество настроек инструментальной станции
- Бережное использование кабелей и переключателей
- Рельса из углового профиля привинчивается к полу (не позволяя оператору приближаться к перемещаемой гибочной балке (безопасное расстояние).
|
|
 |
| |
|
|
|
2. Прямоугольный задний упор
- Центральное расположение для улучшенных гибочных результатов
- Стопорные пальцы позиционируют заготовку на линии изгиба перед каждым гибом
- Повторяемость рабочего процесса
- Один оператор вместо двух (снижение себестоимости на 50%)
- Не нужно наносить отметки на рабочий лист (экономия времени на 30%)
- Размеры прямоугольного заднего упора 6-1550 мм
- 9 блоков с прочными передними и задними стопорными пальцами
- Инструмент нижней балки с карманами для пальцев (маленькие размеры упоров)
- Отвод стопорных пальцев в нижнее положения (отсутствие столкновения с рабочим листом во время его вращения)
- Опорные панели листа можно вытянуть назад (40 мм за линией гиба фланец может смотреть вниз на 25 мм)
- Опорные панели листа имеют порошковое покрытие
- Сервопривод и кодовые датчики абсолютных положений (калибровка не требуется)
|
|

|
|
3. Т-образный задний упор
- Центральное расположение для улучшенных гибочных результатов
- Стопорные пальцы позиционируют заготовку на линии изгиба перед каждым гибом
- Повторяемость рабочего процесса
- Один оператор вместо двух (снижение себестоимости на 50%)
- Не нужно наносить отметки на рабочий лист (экономия времени на 30%)
- Размеры прямоугольного заднего упора 6-1550 мм, увеличенные пальцы (до 3050 мм)
- 9 блоков с прочными передними и задними стопорными пальцами
- Опора для увеличения направляющей системы
- Инструмент нижней балки с карманами для пальцев (маленькие размеры упоров)
- Отвод стопорных пальцев в нижнее положения (отсутствие столкновения с рабочим листом во время его вращения)
- Опорные панели листа можно вытянуть назад (40 мм за линией гиба фланец может смотреть вниз на 25 мм)
- Опорные панели листа имеют порошковое покрытие
- Сервопривод и кодовые датчики абсолютных положений (калибровка не требуется)
|
|
|
|

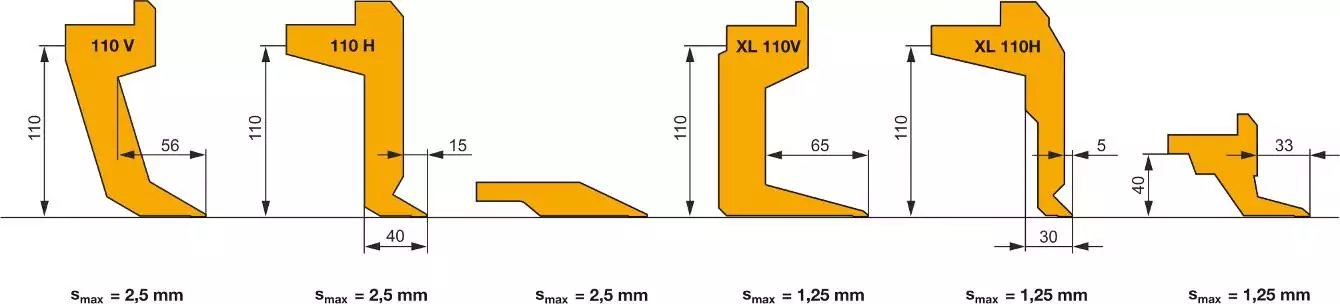

4. Инструменты верхней балки
- Остроконечный инструмент: 4 сегмента
- Инструмент «Козлиная ножка»: основные сегменты 200 мм, комплект адаптеров 30, 35, 40, 45, 50, 55, 60мм, угловые инструменты справа и слева
- Паз в зажимной поверхности инструмента (для автоматического распознавания смены инструмента)
- Простое обращение с инструментом (быстрая установка одним оператором)
- Быстрая система закрепления инструмента на балке для минимизации времени установки инструмента
- Инструменты изготавливаются на заказ с высокой точностью (поставка инструмента в любое время)
- Инструменты изготавливаются из высокопрочной стали (1000 N/mm²)
- При разработке высоты инструмента учитывается свободное пространство под посадочным местом инструмента
- Много свободного пространства впереди и позади инструмента (расширяет возможности изготавливать разнообразные профили)
- Много свободного пространства в правом и в левом углах инструмента
|
|

|
| |
|
|
|
5. Инструменты гибочной балки
- Инструмент шириной 10 мм для гибки металла до 1,25 мм
- Инструмент шириной 20 мм для гибки металла до 1,25 мм
- Инструмент шириной 8 мм для гибки металла до 0,8 мм
|
|
 |
| |
|
|
|
6. Система бомбирования CrownTool
- Инструмент гибочной балки со встроенной системой бомбирования (система Crowning)
- Ширина инструмента 15 мм
- Ручная настройка компенсации прогиба
|
|

Результат без системы бомбирования / результат с системой бомбирования
|
| |
|
|
7. Инструменты нижней балки
- С карманами для передних упорных пальцев
|
|
 |
|
8. Инструментальная тележка
- Тележка для хранения неиспользуемого инструмента
- Передвижная;
- Смена инструмента рядом со станком (быстрая установка инструмента)
|
|
|
|
9. Офисное программное обеспечение TURBO 2 plus
- На основе ПК (Windows, LAN, WLAN, Bluetooth, и т.д.)
- Импорт файлов STEP, DXF или GEO
- Автоматическое программирование процесса обработки детали в 1 клик
- Автоматическое предложение стратегии процесса гибки
- Симуляция последовательности гибки, включая смену инструмента в трехмерном изображении
- Инструкции для оператора во время гибочной последовательности
- Управление программами деталей в библиотеке деталей и списках с заданиями
- Библиотека инструментов и расчет настроек
|
|
|
- Импорт модели в трехмерном изображении;
- Автоматич. программирование с различными вариантами гибочной последовательности;
|
|
|
| |
|
|
- Симуляция процесса гибки в среде 3D
- Инструкции для оператора во время обработки детали
|
|
 |
|
Поддержка клиентов в режиме он-лайн**
- Безопансая он-лайн поддержка по всему миру через TeamViewer, телефон и эл.почту (немецкий/ английский язык)
- Поддержка клиентов в режиме он-лайн по вопросам использования и обслуживанию станка
- Входит в стоимость станка в первый год использования станка.
- Ежегодно можно отменять данную функцию
|
|
|
Обновление программного обеспечения**
- Применение новых особенностей ПО
- Описание новейших версий ПО Вы можете найти на сайте RAS
- Обновления станочного ПО и опционального офисного ПО (станочное и офисное ПО должны быть одинаковой версии)
|
|
|
Bendex-Professional / Программные пакеты
- Импорт файлов STEP, GEO, DXF and DWG с гибочной деталью;
- Распознание геометрии детали, которую необходимо согнуть из разрезанного профиля или геометрии листа из развёртки листа;
- DXF и DWG-файлы: гибочные углы добавляются вручную;
- Импорт гибочной детали в виде трехмерной модели;
- Экспорт геометрии гибочной детали в формате программы pgm или bdx;
- Экспорт внешних размеров отрезов (К-фактор очищен);
- Импорт pgm/bdx-файла в контроллер или офф-лайн программное обеспечение TURBObend, TURBObend plus, FLEXIbend, GIGAbend, UpDownBend, XL-Center, XXL-Center;
- Программное обеспечение для рисования и создания профилей и коробок на ПК/планшете;
- Выбор материала, цвета, видимой стороны, количества деталей и длины детали;
- Организация гибочных деталей в соответствии с проектами, клиентами и т.д.;
- Создание производственных чертежей;
- Планирование производства, оптимизация резки, расчет и многое другое…
- Установление договорных отношений с нашим разработчиком.
|
|
Идентификация геометрии из файлов STEP, DXF and DWG
Создание гибочной части
|
