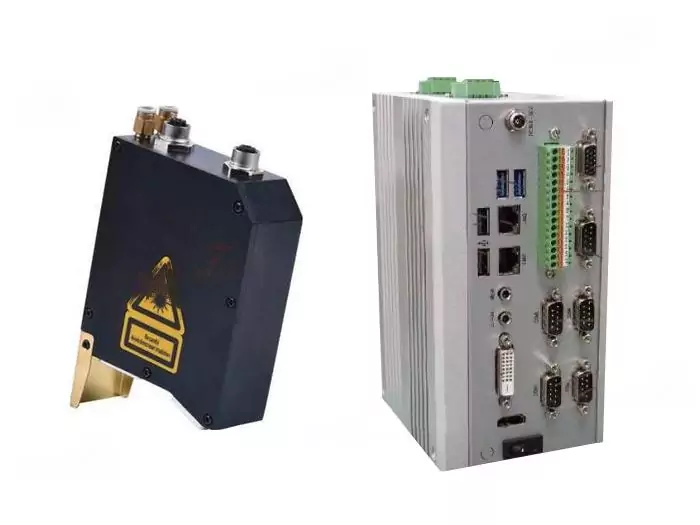

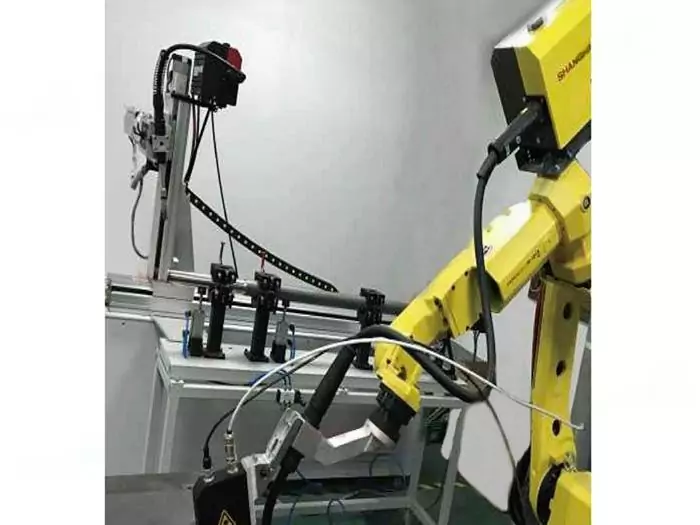

Лазерная система слежения за швом
• Лазерная система слежения за швом применяется для автоматизации процесса сварки;
• Система отслеживания лазерной сварки состоит из лазерного датчика 2D и контроллера. Лазерный датчик 2D собирает информацию о сварном шве, которая затем анализируется контроллером. После того, как контроллер системы сварки получит данные о местоположении сварочного шва, положение сварочной горелки будет соответствующим образом отрегулировано для выполнения интеллектуальной сварки заготовок;
• Основным элементом системы слежения является лазерный 2D датчик, который обладает сильной помехоустойчивостью и может стабильно работать в условиях высокой температуры, задымленности. Лзерный 2D датчик изготовлен из качественных немецких и японских компонентов;
• Скорость работы контроллера до 100 кадров в секунду. Он имеет расширенный интерфейс, благодаря чему подходит для выполнения различных типов сварки;
• Обладая сильной помехоустойчивостью, лазерная система слежения подходит для любого типа сварки (при высокой температуре, сильных электромагнитных помехах).

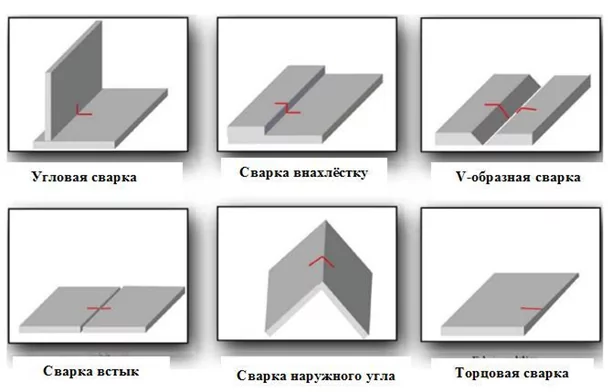

Типы сварочных линий:

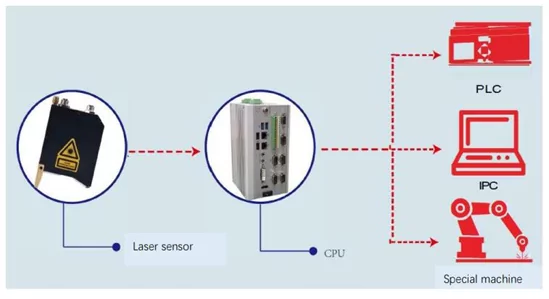

Схема передачи данных:
Структура оборудования:

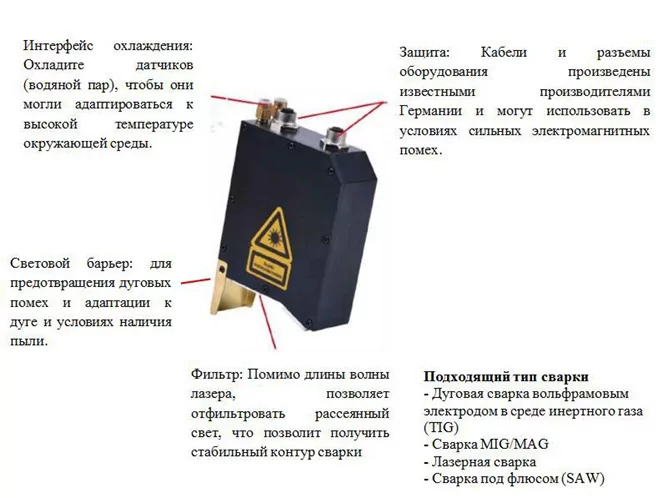

Лазерный 2D датчик
Параметры:
| Модель | LST090 | LST150 | LST200 | ||
| Лучшие настройки расстояния | 90 мм | 150 мм | 200 мм | ||
| Диапазон измерений | Ось Z (высота) | Близко | 105 мм | 130 мм | 160 мм |
| Ближе | 75 мм | 170 мм | 230 мм | ||
| Ось Y (ширина) | Близко | 38 мм | 42 мм | 50 мм | |
| Ближе | 28 мм | 55 мм | 70 мм | ||
| Источники света | Тип | красный полупроводниковый лазер | |||
| Длина волны | видимый свет 650 нм | ||||
| Классификация лазеров | лазерная продукция 3В | ||||
| Выход | 80 mw | ||||
| Точность измерения | Ось Z (высота) | близко |
± 0,03 |
± 0,04 |
± 0,07 |
| Ось Y (ширина) | ближе |
± 0,04 |
± 0,05 |
± 0,07 |
|
| Частота дискретизации | 20-100 Гц | ||||
| Устойчивость к воздействию окружающей среды | относительная влажность |
20~85%RH (без конденсации) |
|||
| относительная температура | 0~50°C | ||||
| Материал | сплав | ||||
| Вес | около 600 г | ||||
| Рабочее напряжение | 24 В постоянного тока | ||||
| Рабочий ток | 1.5 А | ||||
| Внешнее пусковое напряжение | 24 В постоянного тока | ||||
Размеры датчика:
|
|
Контроллер
Контроллер подходит для промышленных условий работы. Скорость работы контроллера до 100 кадров в секунду, имеет расширенную ветку интерфейсов.

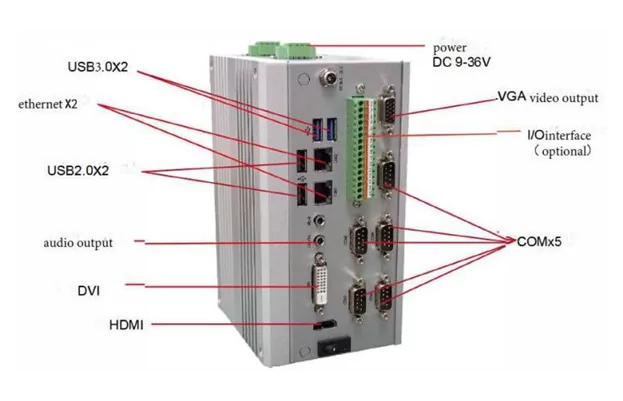

Интерфейсы контроллера:
- RS232
- RS485
- Гигабитный интерфейс Ethernet
- Интерфейс ввода / вывода (I/O).
Контроллер поддерживает несколько протоколов связи, которые подходят для ПЛК, робот контроллера, хост-компьютера для передачи данных.
Протокол связи:
- Режим Ethernet string
- Режим Ethernet binary
- Профильный протокол
- Последовательный коммуникационный протокол Modbus.
| Видеовыход/Video output | VGA HDMI DVI |
| Доступ в Интернет | Intel GbE x 2 |
| USB | 2 x USB 3.0 |
| 2 x USB 2.0 | |
| Последовательный порт/Serial port | 4 x RS232 |
| Интерфейс ввода/вывода (I/O interface) | 1 x 422/485 |
| Питание/Power | 801 / 800 （опция） x8 |
| Питание/Power | < 50W |
| Температура | -20℃～70℃ |
| Влажность | -20℃～70℃ без конденсации |
Схема подключения:
Главная страница:
Система проверки швов
Система проверки качества швов это система сбора информации о контурах и анализ данных о траектории сварки после выполнения последней. Система устанавливается в лазерный 2D датчик манипулятора или в механизме движения. Лазерный 2D датчик приводится в движение манипулятором/механизмом движения для выполнения сканирования вдоль траектории сварки, а контур сканирования можно установить по ширине и высоте сварочного прутка, центральному положению, углублению и т.д.
Для комплексной трехмерной сварки будет выполнен h тест.
