TDR 20 / DM 20 Радиально-сверлильный станок

Главное фото
Общий вид справа
Общий вид слева
Светильник , форсунка , тиски
Шпиндельная бабка с аварийным выключателем
Вертикальное крепление тисков
Станочные тиски
Галогенный светильник
Система подачи СОЖ
Форсунки СОЖ
Коробчатый стол
Координатный стол
Координатный стол (вид сверху)
Цанговый патрон и набор цанг.
Концевые фрезы
Сертификат производителя
TDR 20 / DM 20 Радиально-сверлильный станок
Общий вид справа
Общий вид слева
Светильник , форсунка , тиски

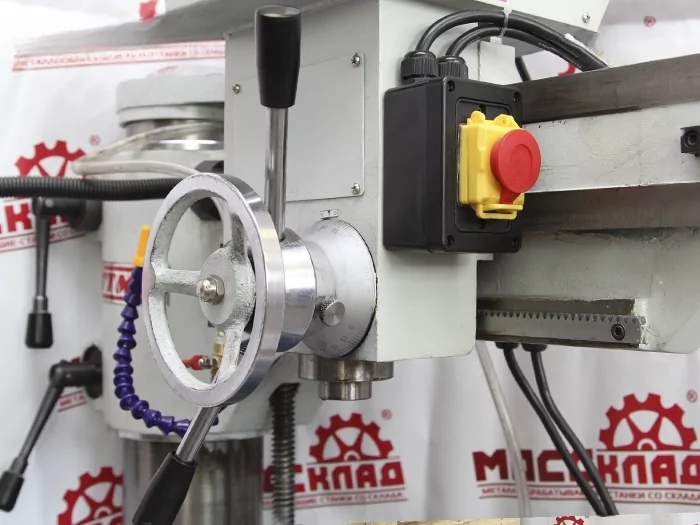

Шпиндельная бабка с аварийным выключателем

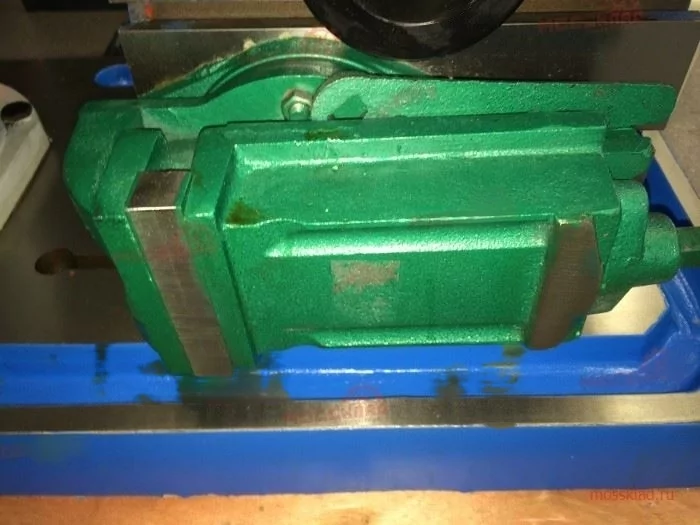

Вертикальное крепление тисков

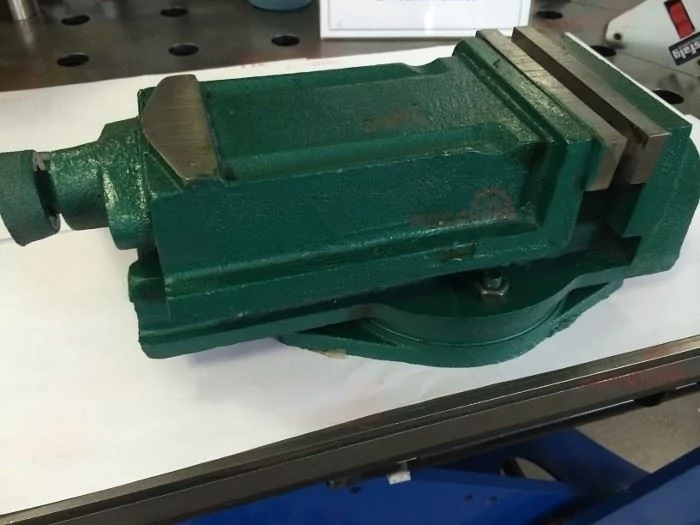

Станочные тиски
Галогенный светильник
Система подачи СОЖ
Форсунки СОЖ

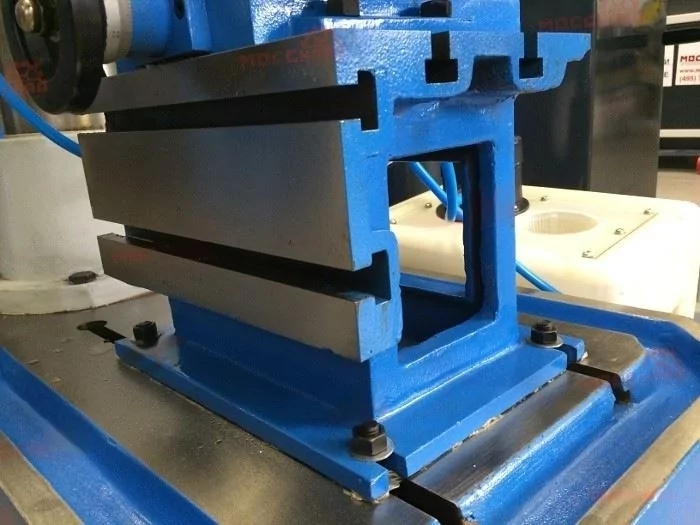

Коробчатый стол

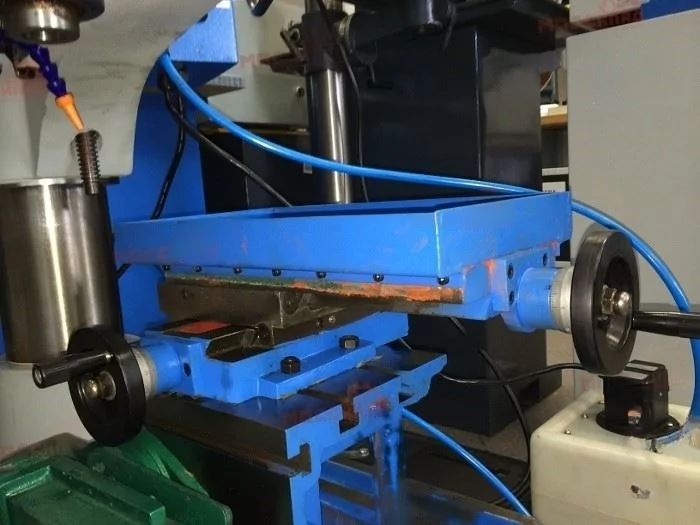

Координатный стол

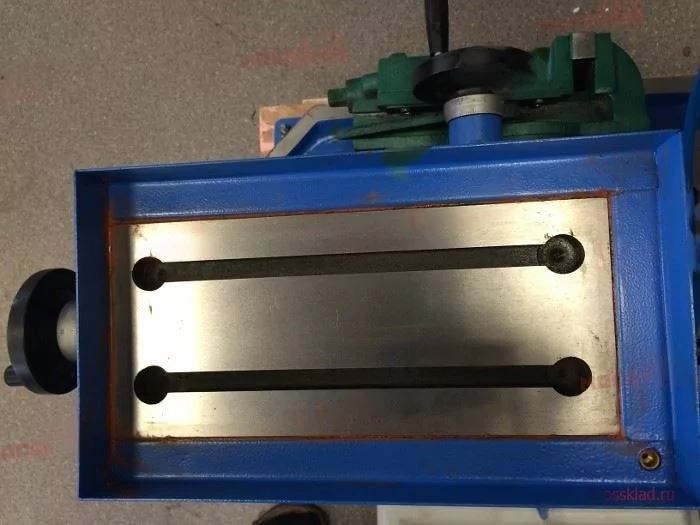

Координатный стол (вид сверху)
Цанговый патрон и набор цанг.
Концевые фрезы
Сертификат производителя

Мы поставляем станки во все города России, а также в Беларусь, Казахстан, Армению и Киргизию




Быстрый запрос

TDR 20 / DM 20 Радиально-сверлильный станок
Имя:
Телефон*:
E-mail*:
Что интересует:
Нажимая кнопку "Отправить запрос", Вы соглашаетесь с нашей Политикой конфиденциальности

Отправить запрос

Одно из полей, помеченных символом *, обязательно для заполнения.
Наш специалист обработает запрос в рабочее время
(Пн - Пт с 9:00 до 18:00 МСК) и свяжется с Вами.

Станок добавлен в корзину!


В корзине Вы сможете:

  • изменить количество товара;
  • добавить или удалить опции;
  • завершить оформление заказа.

Продолжить покупки
Перейти в корзину
Цена с НДС 20%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
Цена с НДС 0%:
232 938 q
6 408 BYN
1 079 202 KZT
203 549 KGS
1 244 989 AMD
$2 518
2 124 €
Цена с опциями:  a
Цена с опциями:  BYN
Цена с опциями:  KZT
Цена с опциями:  KGS
Цена с опциями:  AMD
Цена с опциями: $
Цена с опциями:
Добавить в корзину
Быстрый запрос
Перейти
в корзину
В наличии
В лизинг от 4 658 a/мес

Основные характеристики

Код номенклатуры 37541
Производитель

О компании TTMC

TTMC (TENGZHOU TRI-UNION MACHINERY CO., LTD.) - один из крупнейших производителей металлообрабатывающих станков в Китае. Компания основана в 1997 году и к настоящему времени имеет 5 заводов общей производственной площадью около 30 тыс. кв.м. и более 700 квалифицированных сотрудников.

Узнайте больше на странице компании

TTMC
Страна-производитель КНР
Тип привода Электрический
Исполнение Настольный
Скорость вращения 210,380,710,1200,2000 об/мин
Количество скоростей 5
Макс. d-сверления 20 мм
Макс. d-фрезерования 63 мм
Макс. d-сверления стали 20 мм
Вылет оси шпинделя 110 - 515 мм
Перемещение пиноли 90 мм
Конец шпинделя MT3/R8
Диаметр колонны 150 мм
Размер стола 300 х 220(короб.) 350 x 150(коорд.) мм
T-образные пазы на столе:кол-во/размер/дистанция 2 / 14 / 80
Размер основания 840 х 460 мм
Т-образные пазы на основании:кол-во/размер/дистанция 2 / 14 / 180
Макс. расстояние шпиндель - основание 250 - 620 мм

Параметры подключения

Электропитание 3x380/50 В/Гц
Потребляемая мощность 0,8 кВт
Мощность двигателя 0,75 кВт

Габариты

Длина 840 мм
Ширина 460 мм
Высота 1 120 мм
Размер упаковки 880x500x1060 мм
Вес 354 кг

Особенности

  • Радиально-сверлильный станок TTMC DM 20 предназначен для сверления, рассверливания, зенкерования, снятия фасок, развертывания, растачивания, многоинструментальной обработки отверстий в заготовках крупных деталей при единичном и серийном производстве;

  • Компоновка радиально-сверлильного станка позволяет установить шпиндель с инструментом в любой точке рабочей зоны за счет перемещения шпиндельной головки (бабки) по направляющим траверсы (рукава) и поворота траверсы вокруг колонны;

  • К дополнительным опциям станка относятся: галогенный светильник, станочные тиски для фрезерования, коробчатый стол размером 300 х 220мм, имеющий на каждой из 2-х сторон по 2 Т-образных паза на 14мм (расстояние между пазами 80мм), координатный стол;

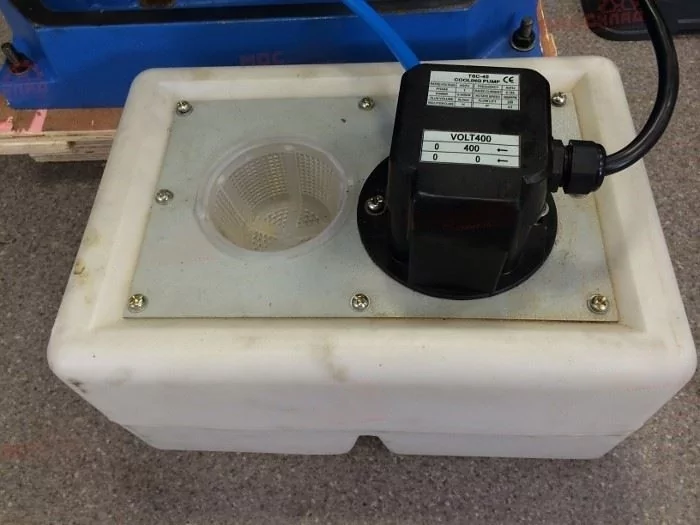

  • Система подачи СОЖ имеет замкнутый тип. Из бака емкостью 10 литров с помощью помпы мощностью 45Вт охлаждающая жидкость подается на форсунку в виде модульной трубки и на заготовку. Далее СОЖ попадает на координатный стол на котором есть специальный бортик сбора жидкости. В углу станка установлен штуцер, через который СОЖ опять оказывается в баке;

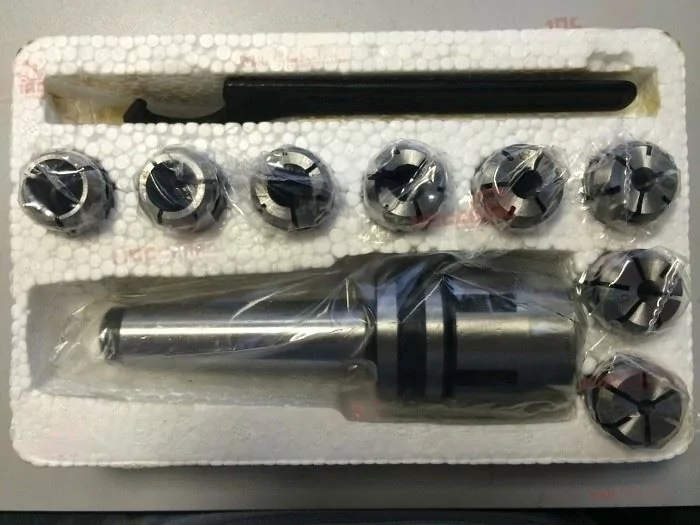

  • Опционально поставляется осевой инструмент с цилиндрическим хвостовиком, который крепится с помощью цангового патрона МК3/М12 и набора из 8 цанг - 4, 5, 6, 8, 10, 12, 14, 16. Также возможно установить конический инструмент непосредственно в шпиндель МК3. Если конус инструмента отличается, понадобятся переходные оправки;

Рекомендации по применению

  • В отличие от вертикально-сверлильных в радиально-сверлильных станках совмещение оси отверстия заготовки с осью шпинделя достигается перемещением шпинделя в полярных координатах относительно неподвижной заготовки.

  • Радиально сверлильный станок используется для рассверливания, развертывания, зенкеровки и нарезания внутренней резьбы.

Комплект поставки:

  • Станок;
  • Коробчатый стол;
  • Координатный стол;
  • Инструкция по эксплуатации на русском языке.
