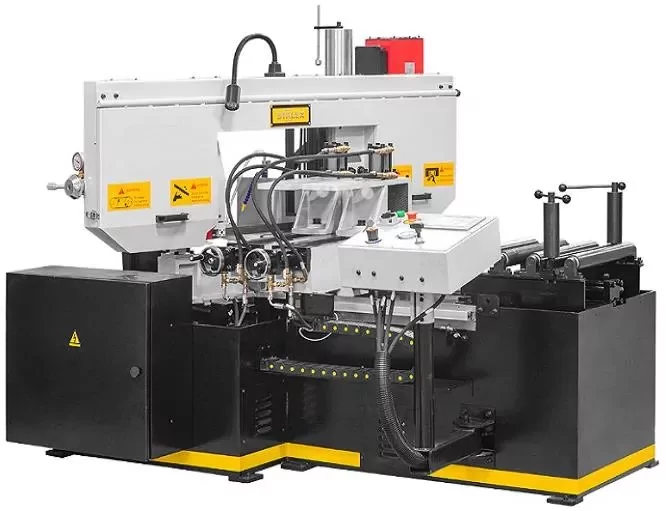

Автоматический ленточнопильный станок BS-350GA

• Автоматический ленточнопильный станок колонного типа BS-350GA предназначен для высокоточной резки труб и сплошных заготовок из стали и цветных металлов;

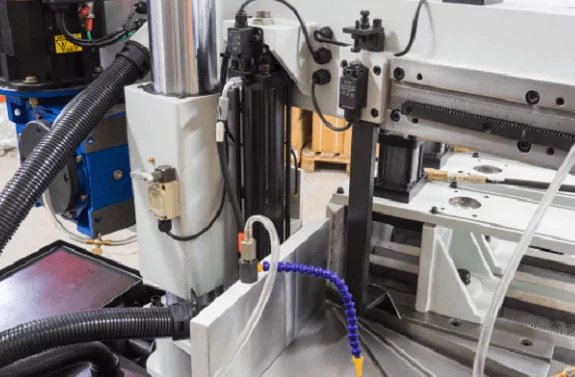

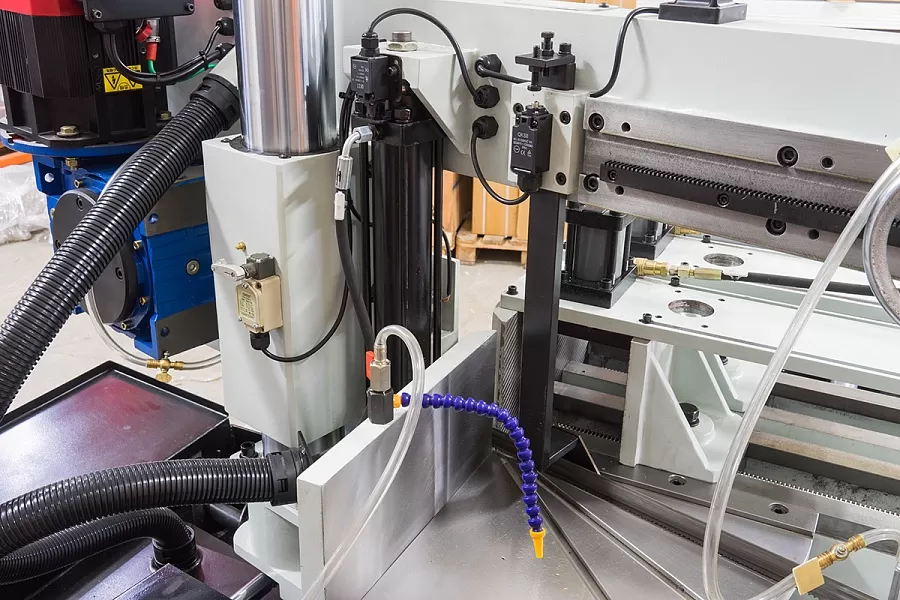

• Станок поддерживает угловую резку (15°, 30°, 45°) с автоматическим поворотом пильной рамы через жёсткий поворотный механизм с шагом 1°. Конструкция выполнена по двухстоечной схеме: основная колонна большого диаметра обеспечивает вертикальное перемещение сварной стальной рамы, вторая направляющая колонна задаёт жёсткое направление и стабилизирует раму при работе и на холостом ходу;

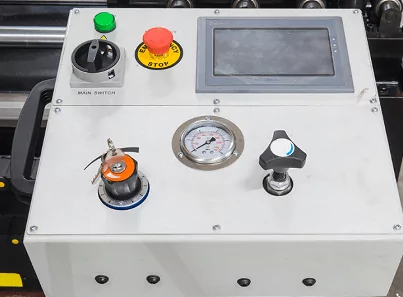

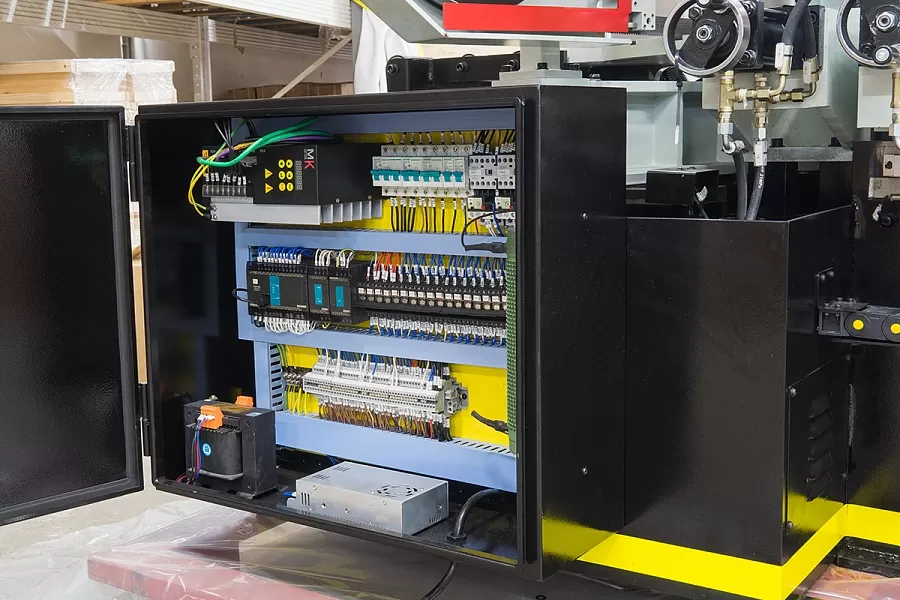

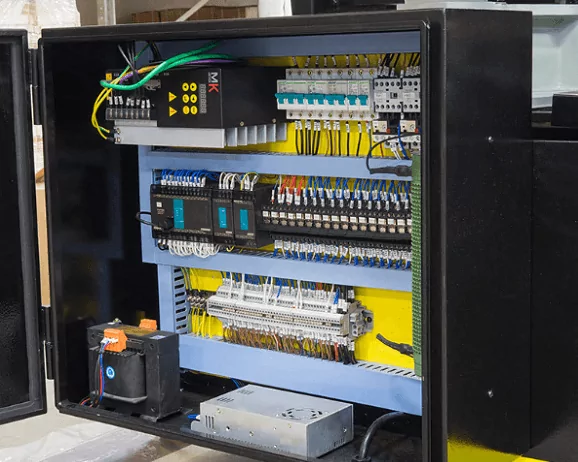

• Управление станком осуществляется через систему ЧПУ на базе промышленного PLC-контроллера с цветным сенсорным дисплеем. Оператор задаёт программу резания, угол поворота и длину подачи через интерфейс;

• Автоматический цикл включает полную последовательность операций: зажим заготовки → подвод → запуск пилы → опускание рамы → остановка → подъём → разжим тисков;

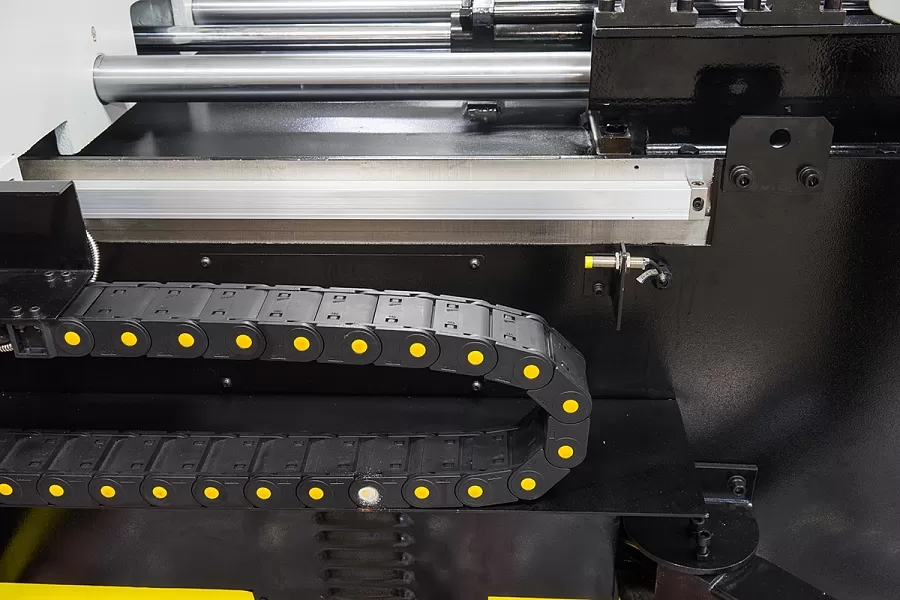

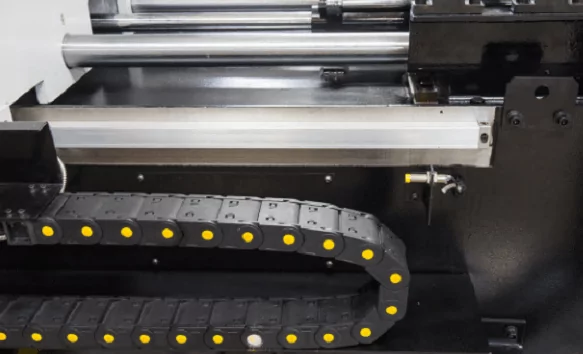

• Длина подачи контролируется автоматически по линейным направляющим, обеспечивая высокую точность позиционирования. Возможна также работа в ручном режиме с пошаговым выполнением операций;

• Подъём и опускание рамы, а также регулировка усилия резания осуществляются гидравлической системой автоматически, включая автоматический подъём после завершения реза;

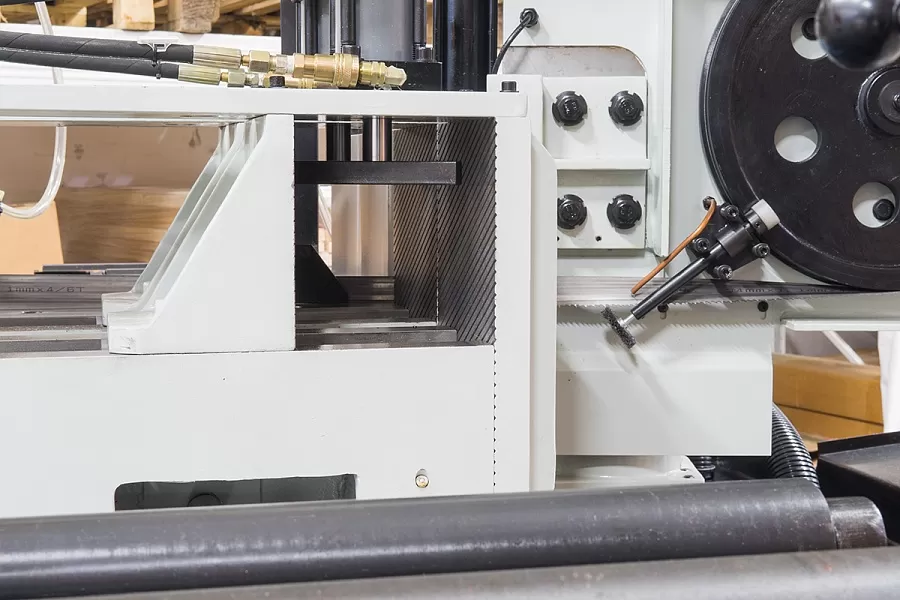

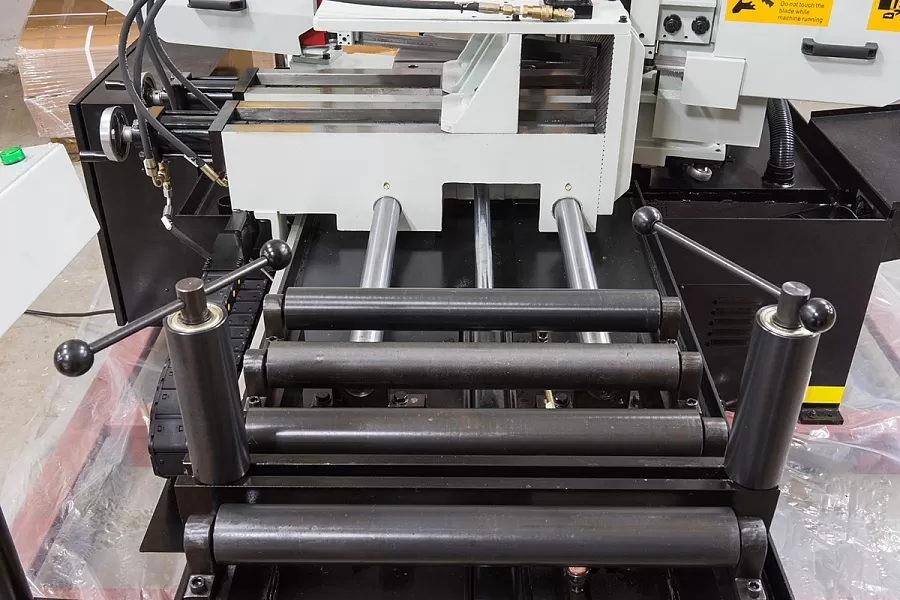

• Подающие гидравлические тиски имеют механический ход и функцию быстрого зажима; максимальный единичный ход подачи составляет 500 мм. Предусмотрены прижимы для пакетной резки на стационарные и подающие тиски;

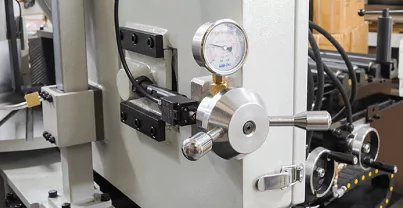

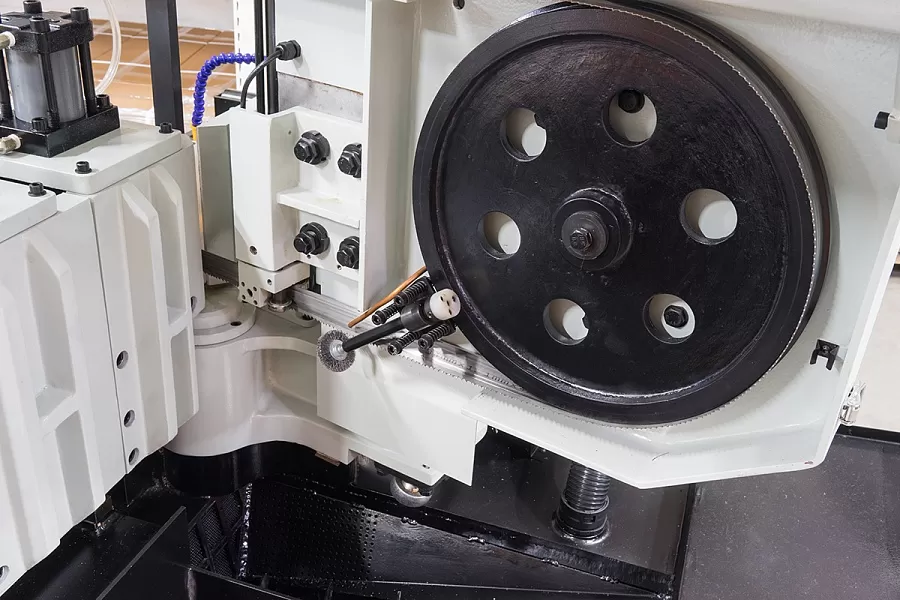

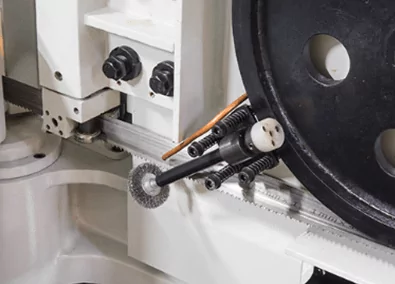

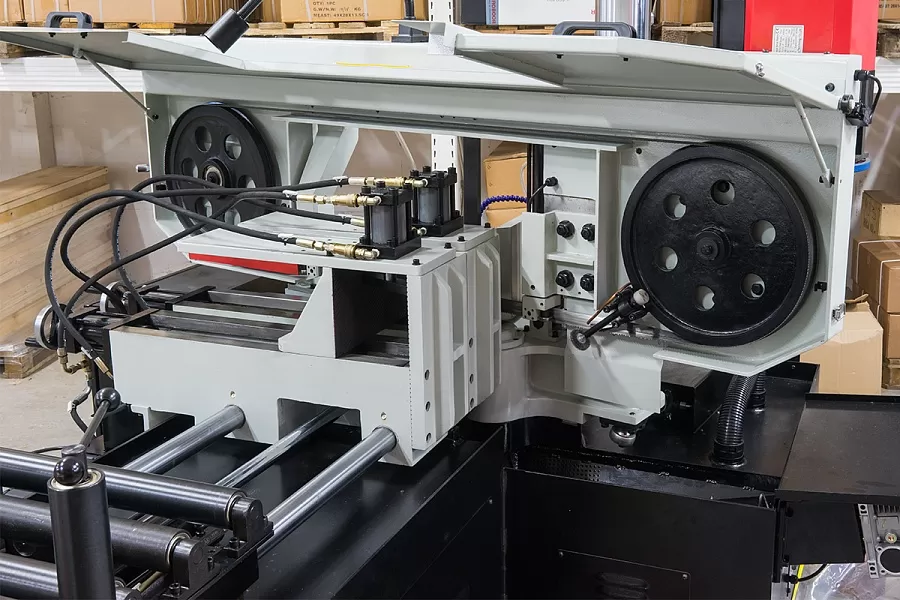

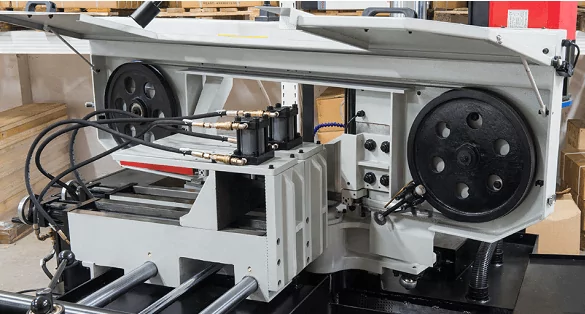

• Безлюфтовое ведение полотна в вертикальной плоскости обеспечивается коническими подшипниками и твердосплавными направляющими пластинами, натяжение полотна — механическое;

• Система безопасности включает предохранительные концевики на кожухе маховика и за маховиком натяжения, отключающие станок при обрыве или повреждении ленты. Электродвигатель оснащён термозащитой;

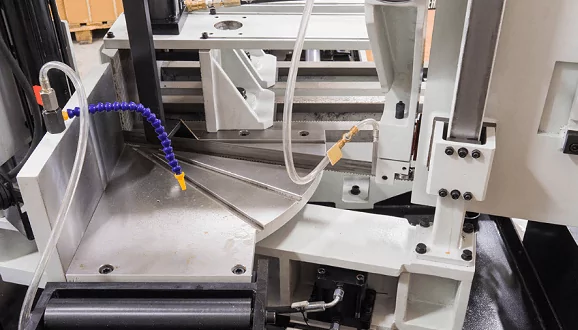

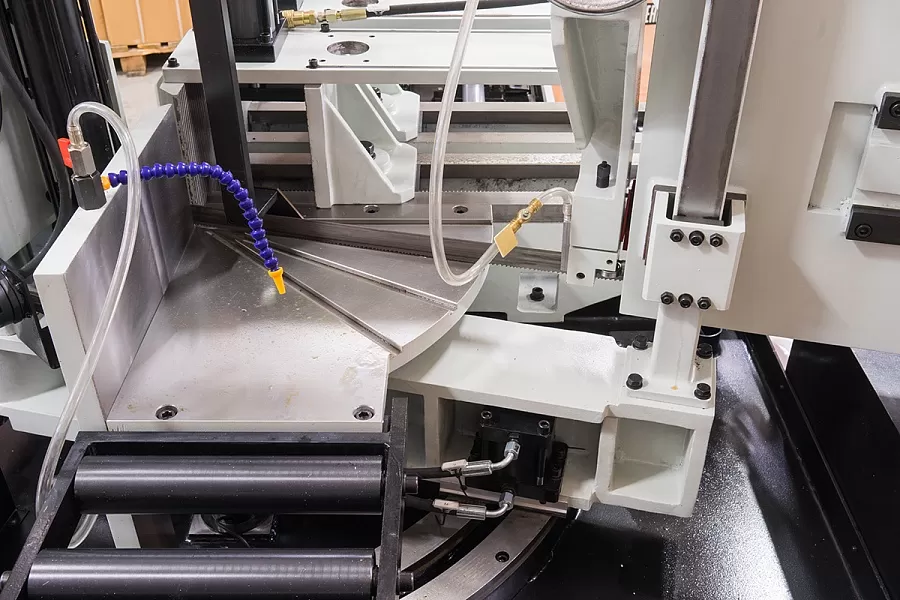

• Для поддержания рабочей зоны предусмотрен автоматический шнековый конвейер для сбора стружки, система смазки и охлаждения полотна (СОЖ) и подсветка зоны резания.
