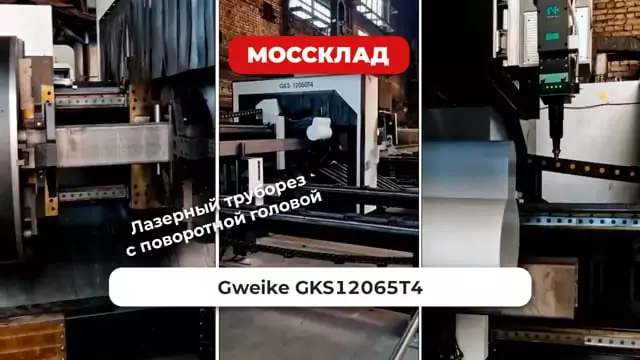

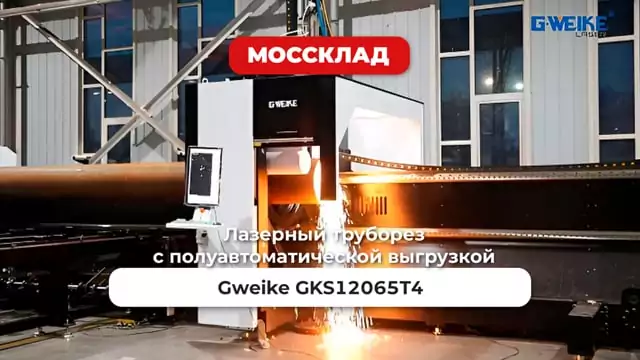

Лазерный труборез GKS12065T4 c системой полуавтоматической загрузки и выгрузки (650 мм, 4 патрона), Raycus 12000W с поворотной головой

Лазерная резка 12-метровых труб, профиля и балок

GWEIKE GKS12065T4 Raycus 12000W — промышленный лазерный труборез для крупногабаритного металлопроката. Станок обрабатывает круглые трубы диаметром 50–600 мм, квадратный профиль от 50 х 50 до 600 х 600 мм, а также прямоугольные трубы, двутавровые балки, швеллеры и уголки.

Максимальная длина заготовки составляет 12 метров, загрузка — до 2800 кг. Четыре патрона, интеллектуальная поддержка трубы и полуавтоматическая система загрузки и выгрузки рассчитаны на работу с крупными заготовками, которые сложно обслуживать вручную.

Для крупногабаритных металлоконструкций

Возможность работать сразу с несколькими типами проката расширяет круг задач GKS12065T4. На станке можно изготавливать:

• элементы несущих рам и каркасов;
• детали строительных металлоконструкций;
• стойки и опоры;
• элементы ферм;
• детали из двутавровой балки и швеллера;
• крупные профильные детали промышленного оборудования;
• заготовки с отверстиями, пазами и сложными контурами.

Отдельное преимущество — работа не только с обычной круглой и профильной трубой. Конструкция режущей головки рассчитана также на двутавр, швеллер, уголок, C-образный и овальный профиль.

Конструкция, которая обеспечивает точность и ресурс

Меньше ручного труда вокруг тяжёлого металла

При работе с 12-метровой трубой или балкой сама лазерная резка — только часть задачи. Заготовку весом в сотни килограммов или несколько тонн нужно подать в станок, удерживать без провисания во время обработки и безопасно вывести после резки.

В GKS12065T4 эту работу берут на себя четыре патрона, интеллектуальные опоры и система полуавтоматической загрузки и выгрузки. Оператору приходится меньше взаимодействовать с тяжёлым профилем вручную, а заготовка остаётся поддержанной как в зоне реза, так и при разгрузке.

Один станок для трубы, профиля и балки

Сильная сторона GKS12065T4 — не только размер обрабатываемой заготовки. Производству не обязательно ограничиваться круглой и квадратной трубой: на том же оборудовании можно резать двутавр, швеллер, уголок и профиль сложной формы.

Заинтересует предприятия, которые работают с крупными металлоконструкциями и используют в одном изделии сразу несколько видов проката. Вместо оборудования под отдельные операции GKS12065T4 даёт одну рабочую платформу для лазерной обработки разных типов длинномерных заготовок.

А высокая степень механизации здесь действительно нужна: при длине до 12 метров и массе до 2,8 тонн сокращение ручной работы становится не вопросом удобства, а важной частью организации производства.

Комплектация: всё необходимое для старта работы

Станок поставляется в готовой к эксплуатации комплектации:

• Лазерный труборез GKS12065T4 с полуавтоматической загрузкой/выгрузкой (Ø650 мм, 4 патрона) – Raycus 12000W (Gweike, Китай)
• Система управления Erthcat 5000А (интерфейс RU/EN)
• Программа автоматической раскладки Tubes-T – вечная лицензия (Gweike, Китай)
• Серводвигатели YASKAWA (Япония): X ось – 1.3 кВт х1 Y ось – 4.4 кВт х 4 Z ось – 1.3 кВт х 1, B1–B4 – 5.5 кВт х 2 + 4.4 кВт х 2, система автоматического отслеживания и поддержки 2.9 кВт х 8шт.
• Лазерный источник Raycus 12 кВт (глобальная версия, обслуживание в РФ)
• Лазерная головка Raytools Automation (Shanghai) Co Ltd (Швейцария) с автофокусом (обслуживание в РФ)
• Зубчатая рейка и шестерня YYC (Тайвань)
• Квадратные направляющие Hiwin (Тайвань)
• Редукторы скорости Motoreducer (Франция)
• Электронные компоненты CHNT (Китай)
• Водяной чиллер S&A (Китай)
• Стабилизатор напряжения 150 kVA Xishun (Китай)
• Пневматические компоненты CKD (Япония), переключение газов со стойки ЧПУ
• Набор для запуска станка (ключи, смазка) – Gweike (Китай)
• Расходные материалы на 6 мес. работы:
• Керамические кольца – 2 шт.
• Нижние защитные линзы – 50 шт.
• Верхние защитные линзы – 5 шт.
• Сопла – 70 шт. (Raytools Automation (Shanghai) Co Ltd, Швейцария)

Комплектующие:

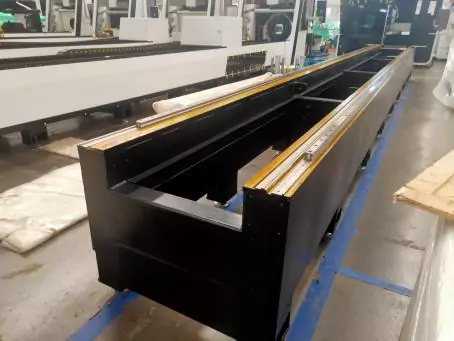

Cтанина Внутренняя структура станины выполнена из сортового металла, она состоят из множества сваренных секций из профильных прямоугольных труб. Для увеличения прочности станины и возможных деформаций, каждая секция усиливается ребрами жесткости. После сварки станина проходит процедуру высокотемпературного отжига для снятия напряжений в металле. Пазы под линейные направляющие фрезеруются на прецизионном продольно фрезерном обрабатывающем центре.
Raytools Automation (Shanghai) Co Ltd головка, автофокус Острая конструкция носа, позволяет резать квадратную трубу, круглую трубу, двутавр, швеллер, уголки, сталь C-образного сечения, овальную трубу и другие трубы специальной формы.
Редукторы скорости Motoreducer, Франция Мотор редуктор производства Motoreducer Франция. Это лучшее сочетание цена - качество. Конструкция редуктора обеспечивает долгий и непрерывный срок службы.

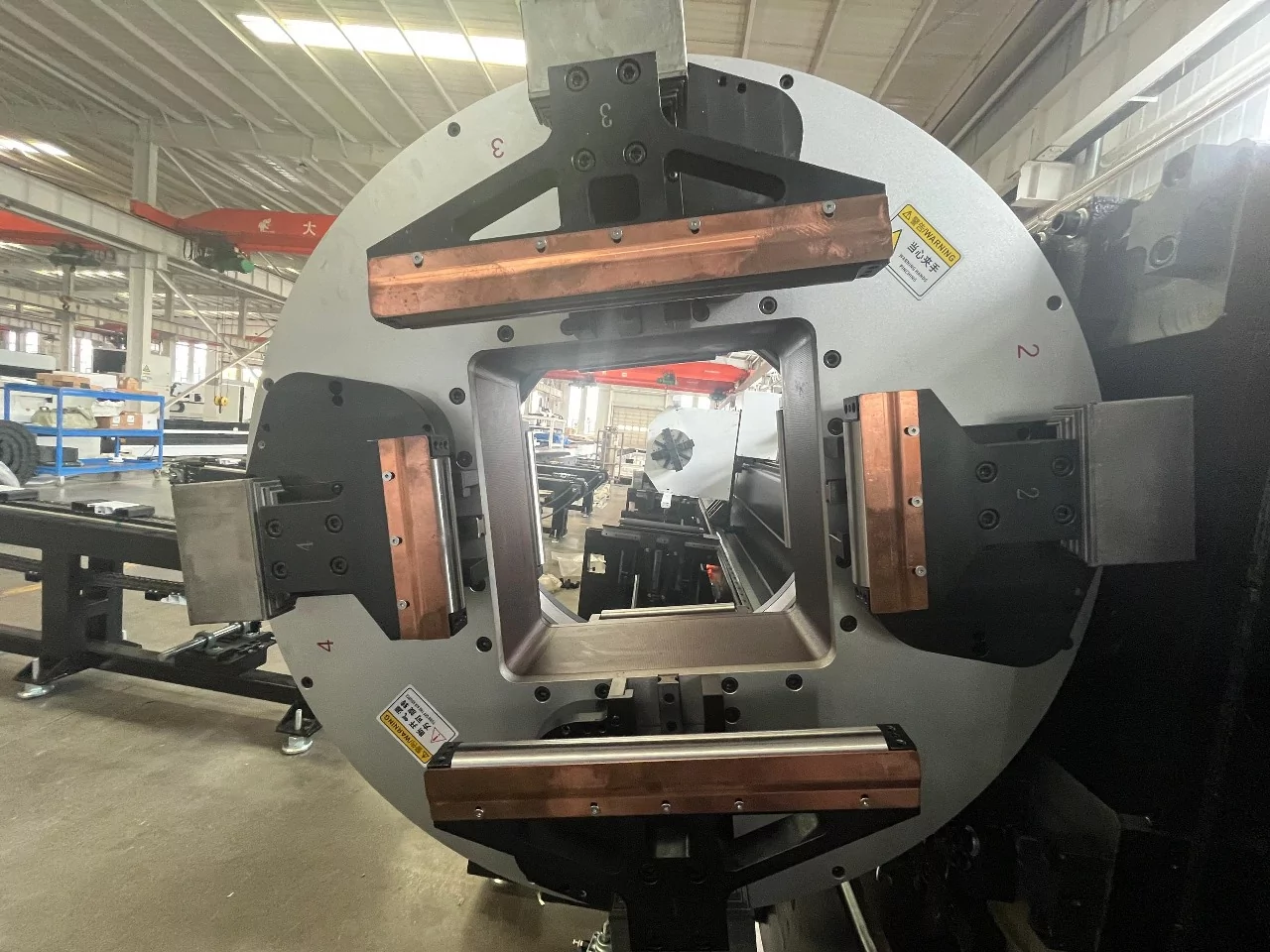

Конструкция зажима Принимает пневматическую конструкцию зажима с обеих сторон и может автоматически модулировать центр.
Система передачи вращения патронов: зубчатое колесо, не ремни, точность передачи выше.
Автоматическая опора труб Он использует интеллектуальный узел поддержки трубы для решения проблем деформации в процессе резки длинных труб.
Зубчатые рейки шестерня YYC/APEX Косозубая зубчатая передача YYC/APEX Тайвань по сравнению с прямозубой обладает большей нагрузочной способностью. Обеспечивая высокую плавность зацепления и хода, она снижает уровень шума, может выдерживать дополнительные динамические нагрузки.
Серия FSCUT5000 Представляет собой шинную систему EtherCAT, специально разработанную для станков для резки труб с помощью волоконного лазера. FSCUT5000А применяется к конструкции подачи с 3 патронами, работает с программным обеспечением для нестинга TubesT, оно позволит достичь максимальной эффективности и минимального количества отходов.

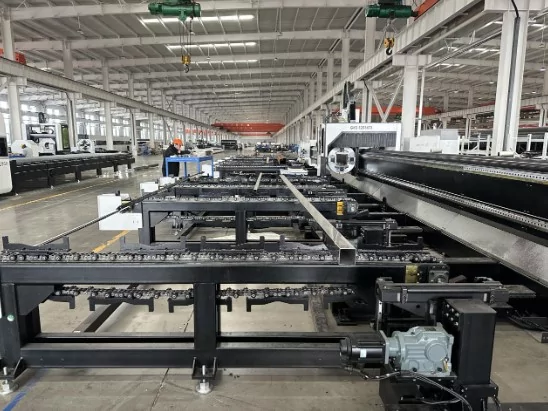

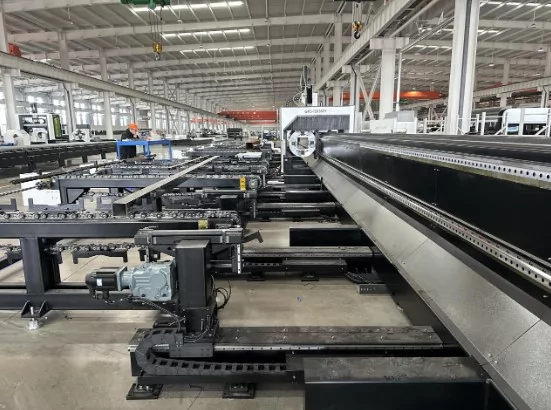

Полуавтоматическая конструкция загрузки и разгрузки с боковым креплением уменьшает центр тяжести и вибрацию, делая резку более стабильной, а загрузку и разгрузку более удобной.
Система автоматической смазки Станок оснащен централизованной автоматической системой подачи смазочной жидкости, что упрощает его обслуживание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок жизни узлов техники.
Дисплей операционной системы Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая дышащая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании.
Водяной чиллер Автоматическая система охлаждения лазера выполнена на базе промышленных водяных чиллеров от компании S&A серии CWFL или Tongfei серии TFLW. Чиллер имеет двойной контур охлаждения, один для лазерной головки, второй для лазерного источника. Высокопроизводительный блок водяного охлаждения, высококачественная титановая испарительная труба (пластинчатый испаритель из нержавеющей стали), циркуляционный многоступенчатый насос. Высокое качество, высокая эффективность, низкий уровень шума. Чиллер подходит для работы с излучателями известных брендов RAYCUS, IPG или MaxPhotonics.
Шкаф электричества с кондиционером Учитывая негативный опыт эксплуатации станков с размещением электронный компонентов внтури станка, компания G-Weike приняла решение о комплектации лазерных станков пылезащищенным отдельно стоящим электрошкафом с кондиционером. Внутри шкафа находится лазерный источник, привода двигателей, системный блок компьютера, плата коммутаций, силовые элементы.
Стабилизатор напряжения Современные электронные компоненты очень требовательны в качественному питанию. Силовая часть станков выполнены на микроконтроллерах которые очень чувствительны к скачкам напряжения. На любом производстве скачки напряжения являются неотъемлемой частью производственного процесса будь то сварка, пуск станка, включение калорифера и т.д. Все эти процессы могут вывести из строя сложные электронные компоненты. Именно поэтому мы комплектуем станки стабилизатором напряжения.
Набор инструментов и расходников для пусконаладочных работ и эксплуатации.
Вечная лицензия на программу автоматической раскладки изделий Tubes-T.

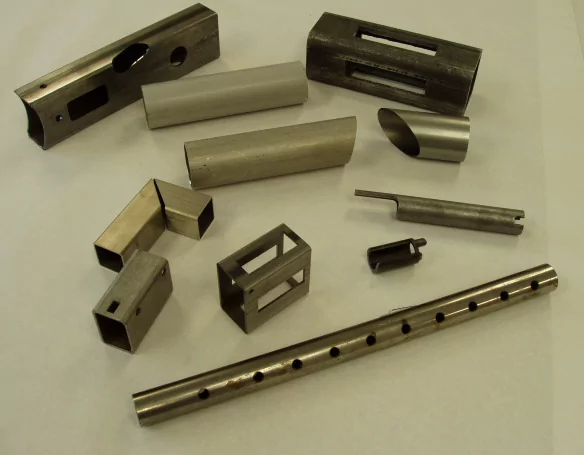

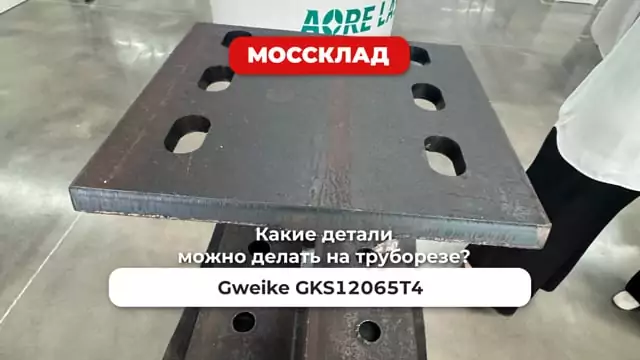

Фото образцов:
