Двухголовая отрезная пила FABTEC LJZ2-CNC-600X4450

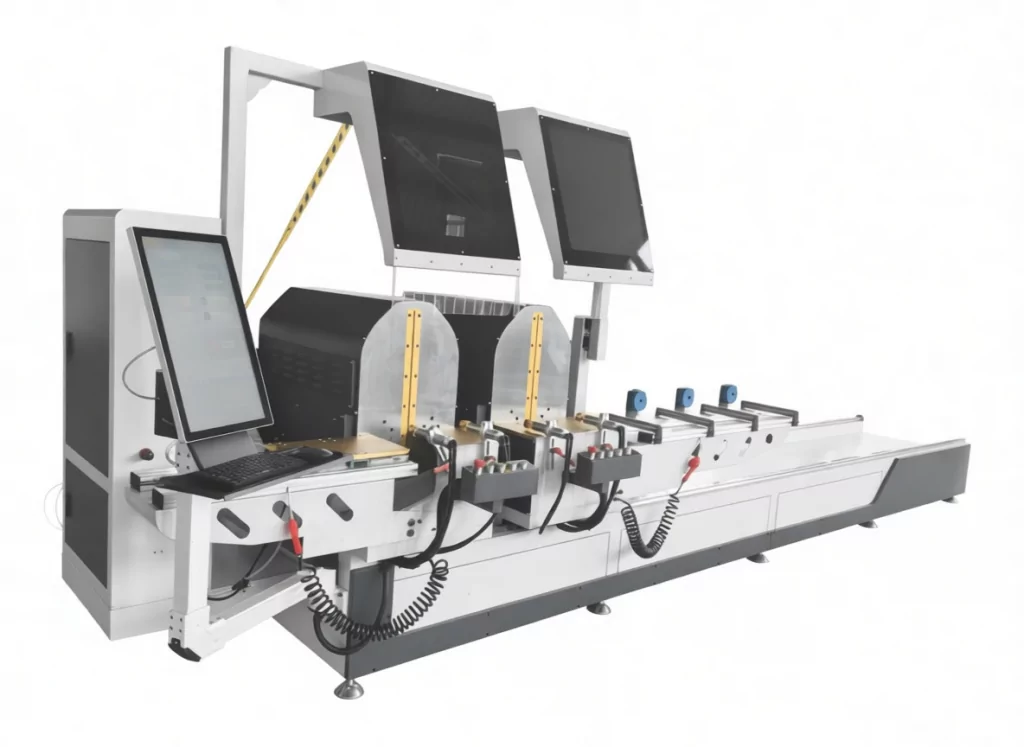

FABTEC LJZ2-CNC-600X4450 — двухголовая пила с ЧПУ для серийной резки алюминиевого и ПВХ-профиля

FABTEC LJZ2-CNC-600X4450 рассчитана на серийное производство оконных, дверных и фасадных конструкций из алюминиевого и ПВХ-профиля. Две пильные головы одновременно торцуют заготовку с обеих сторон, автоматически выставляют требуемые углы и сокращают количество ручных переналадок между изделиями.

Станок работает с профилями шириной до 190 мм и высотой до 430 мм. Максимальная длина реза двумя головами составляет 4450 мм, а специальные режимы расширяют диапазон от коротких деталей 100 мм до длинномерных заготовок 8000 мм. Один станок закрывает основную номенклатуру оконного и фасадного производства без отдельного оборудования для нестандартных размеров.

Любой угол от 22,5° до 157,5° — без ручной перестройки голов

Пильные узлы автоматически поворачиваются в диапазоне 22,5–157,5° с выбором любого промежуточного значения. Переход от прямого реза к сложным угловым соединениям выполняется через ЧПУ, без длительной механической настройки оборудования.

Для производства с широкой номенклатурой профилей выигрыш складывается из каждой переналадки: оператор быстрее запускает следующий размер, снижается риск ошибки при выставлении угла, заказ быстрее проходит участок раскроя.

От 100 мм до 8 метров на одном станке

Стандартный рабочий диапазон двух голов охватывает детали длиной от 550 до 4450 мм. Для нестандартных заказов предусмотрены два специальных режима.

Сверхдлинная резка до 8000 мм выполняется за счёт программного сдвига и перехвата профиля. Длинные элементы фасадов, витражей и крупных конструкций не требуют отдельной пилы с увеличенной станиной.

Сверхкороткая резка от 100 мм расширяет возможности при изготовлении небольших элементов. Подвижная площадка автоматически отделяет короткие готовые детали после реза, упрощая их вывод из рабочей зоны.

Чистый торец — меньше доработки перед сборкой

Каждая пильная голова оснащена промышленным диском диаметром 600 мм со скоростью вращения 2800 об/мин. Большой диаметр диска рассчитан на чистый рез массивных алюминиевых и ПВХ-профилей без лишней деформации кромки.

Система подачи СОЖ охлаждает рабочую зону, а централизованная смазка снижает износ нагруженных узлов. На каждом пильном блоке предусмотрен аспирационный патрубок диаметром 60 мм для подключения удаления стружки.

Чем чище и стабильнее торец после пилы, тем меньше времени уходит на подготовку профиля перед углообжимом, сборкой и дальнейшими операциями.

ЧПУ Leadshine ускоряет серийный раскрой

FABTEC LJZ2-CNC-600X4450 управляется системой Leadshine через сенсорный дисплей с русскоязычным интерфейсом. В ЧПУ можно загружать файлы со списками раскроя, сокращая ручной ввод размеров при больших заказах.

Оператор работает с готовым заданием, а станок берёт на себя позиционирование и настройку углов. Серии запускаются быстрее, уменьшается количество ручных действий и связанных с ними ошибок.

Оснащение двухголовой отрезной пилы FABTEC LJZ2-CNC-600X4450

Наклон пильных голов на любой угол от 22.5 ° до 157.5 ° позволяет выполнять сложнейшие угловые резы профилей
Промышленный пильный диск диаметром 600 мм позволяет делать чистый срез без заусенцев и деформации
Устройство отделения отрезанных заготовок  выполнено в виде подвижной площадки и перемещается на линейных направляющих. Площадка отодвигается и позволяет в автоматическом режиме отделять готовые детали небольшого размера.
Система подачи СОЖ для охлаждения зоны резания и система смазки для снижения износа важных узлов
Рольганг и две съемные опоры для поддержки длинных профилей
Станок оснащается сенсорным дисплеем. Управления станком на Русском языке с возможностью загрузки файлов списков раскроя
Аспирационный патрубок диаметром 60 мм на каждом пильном узле
В станке используются серво драйверы LEADSHINE и электрокомпоненты CHINT
Опционально станок можно оснастить принтером этикетки, на которой может быть указана информация о размере получаемой детали, номер заказа и QR-код

Маркировка деталей прямо после резки

Для производств с большим количеством позиций станок можно дополнить принтером этикеток. На этикетке указываются размер детали, номер заказа и QR-код.

Маркировка сразу после раскроя упрощает сортировку заготовок и снижает риск перепутать похожие профили при сборке. Заказ легче проследить от пилы до готовой оконной, дверной или фасадной конструкции.

FABTEC LJZ2-CNC-600X4450 — больше профилей за смену, меньше ручной настройки

Главная ценность FABTEC LJZ2-CNC-600X4450 раскрывается на серийном производстве с частой сменой размеров и углов. Две автоматические головы ускоряют цикл, ЧПУ снимает часть ручных настроек, диапазон от 100 до 8000 мм закрывает нестандартные заказы, а загрузка карт раскроя упрощает работу с большими партиями.

Вместо нескольких пил под разные задачи вы получаете единый автоматизированный участок резки алюминиевого и ПВХ-профиля — от коротких элементов до длинномерных фасадных заготовок.

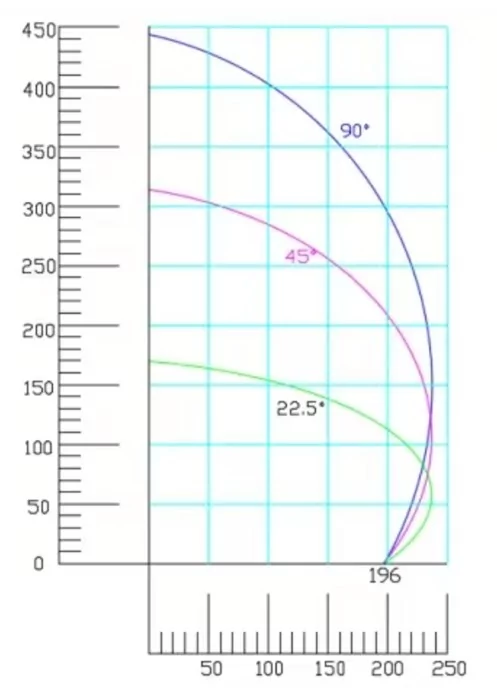

Диаграмма резки:
