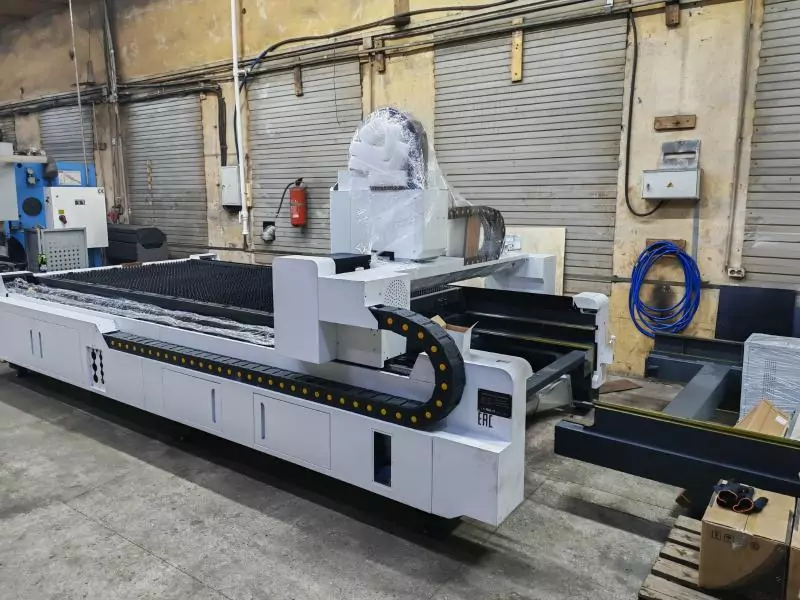

Оптоволоконный лазерный станок OREE LASER OR-EH 3015 со сменным столом
• Для каких задач создан этот станок
OR-EH 3015 — решение для производств, где важен непрерывный цикл раскроя и высокая скорость обработки. Автоматическая смена столов исключает простои на загрузку/выгрузку, что критично при больших объёмах.
Оборудование подходит для:
- Серийного выпуска деталей из углеродистой и нержавеющей стали,
- Раскроя алюминия, меди, латуни и других цветных металлов,
- Производства элементов вентиляции, корпусов, кронштейнов, рам,
- Изготовления изделий для фитнес-индустрии, электроники, мебели, сельхозтехники.
Чистый рез без грата минимизирует последующую механическую обработку — детали готовы к гибке, сварке или сборке.
• Конструкция, которая обеспечивает точность и ресурс
| Узел / Компонент | Практическая выгода |
|---|---|
| Источник: IPG / RAYCUS / MAX (1,5–20 кВт) | Возможность выбора мощности под ваши задачи. Ресурс >100 000 часов, КПД до 35%. Подберём источник под вашу задачу |
| Головка Raytools с автофокусом и датчиком высоты | Автоматическая подстройка фокуса при смене толщины — стабильное качество реза без ручной настройки |
| Автоматический быстросменный стол (смена за 10 секунд) |
Непрерывный цикл резки: пока режется одна заготовка, оператор готовит следующую — рост производительности на 30–50% |
| Портал 5-го поколения из авиационного алюминия (формовка 4300 т, предел прочности T6) |
Минимальная масса при высокой жёсткости — скорость холостого хода до 150 м/мин, рабочая скорость резки до 80 м/мин |
| Сварная станина из монолитной стали 12 мм (отжиг + естественное старение, сотовая структура) |
Высокая жёсткость и вибростабильность — точность реза на больших длинах, минимальная деформация при нагрузке |
| Приводы: рейка-шестерня YYC (X/Y) + ШВП TBI (Z) | Косозубая передача — плавный ход, низкий шум, высокая нагрузочная способность; ШВП — точное позиционирование по Z |
| Серводвигатели YASKAWA (Япония) (X: 850 Вт, Y: 1,3 кВт, Z: 400 Вт) |
Быстрый отклик, точное позиционирование, работа с высокими динамическими нагрузками |
| Направляющие HIWIN с автоматической смазкой | Минимальное трение и износ, стабильность перемещений, снижение потребности в ручном обслуживании |
| Герметичная рабочая зона + вытяжка Taitong | Эффективное удаление дыма и газов, чистота в цехе, возможность подключения к внешней вентиляции |
| Система управления CypCut + ПК ADVANTECH | Интуитивный интерфейс, поддержка DXF/PLT/CAD, автооптимизация раскроя, удалённое управление через Wi-Fi |
| Промышленный чиллер + пневматика SMC | Стабильное охлаждение оптики и точная подача газов — защита от перегрева и чистая кромка реза |
| Система самодиагностики + компоненты Schneider | Раннее выявление неисправностей, защита от перегрузок и КЗ — снижение риска внезапных простоев |
• Материалы и возможности резки
Станок эффективно работает с:
- Углеродистая сталь — высокая скорость реза, чистая кромка,
- Нержавеющая сталь — минимальная зона термического влияния,
- Алюминий, медь, латунь, титан — при использовании соответствующего защитного газа,
- Драгоценные металлы (золото, серебро) — для специализированных задач.
Точные параметры зависят от марки материала и требуемого качества кромки. Подберём источник под вашу задачу — оставьте заявку.
• Комплектация: всё для старта работы
Станок поставляется в готовой к эксплуатации комплектации:
- Волоконный лазерный источник (мощность по выбору),
- Режущая головка Raytools с автофокусом,
- Серводвигатели YASKAWA (Япония) по осям X, Y, Z,
- Подшипники NSK (Япония), направляющие HIWIN с автосмазкой,
- Пневматика и газовые клапаны SMC (Япония),
- Электрокомпоненты Schneider (Франция),
- Редукторы Motoreducer, косозубая рейка YYC (Тайвань), ШВП TBI,
- Система управления CypCut (рус./англ.) + ПК ADVANTECH + вертикальный монитор 320×560 мм,
- Промышленный чиллер, вытяжка Taitong (Китай),
- Автоматический датчик высоты, централизованная система смазки,
- Беспроводное управление через Wi-Fi + пульт контроля,
- Расходные материалы: защитные стёкла (10 шт.), сопла (10 шт.), поддон для заготовок,
- Набор инструментов для монтажа, инструкция.
• Почему выгодно покупать в МОССКЛАД
- Работаем с 2006 года: более 18 лет на рынке промышленного оборудования,
- Более 20 000 станков запущено: реальный опыт внедрения в цехах по всей России и странам ЕАЭС,
- Демонстрация на площадке: приезжайте, проверьте станок в работе на вашем металле — никаких «фото с завода»,
- Бесплатная пусконаладка: наши инженеры подключат, настроят и запустят станок, покажут основные функции работы,
- Гарантия 12 месяцев: официальная поддержка без «серых схем»,
- Запчасти в наличии: более 3 000 позиций на складе — ремонт за 1–2 рабочих дня,
- Сервис без формальностей: выезд инженера в среднем через 2 рабочих дня после заявки.
•
Хотите увидеть работу лазера в действии?
Приезжайте на нашу площадку или закажите онлайн-демонстрацию:
- Привезите образец металла — продемонстрируем рез в вашем присутствии,
- Покажем работу автофокуса и системы управления CypCut,
- Подготовим видео под ваши задачи.
Станок будет настроен и запущен в максимально короткие сроки после доставки.
Записаться на демонстрациюМОССКЛАД — поставка промышленного оборудования с 2006 года. Более 20 000 станков установлено по России и странам ЕАЭС. Гарантия 12 месяцев. Бесплатная пусконаладка. Доставка в любой регион.
• Лазерные станки для раскроя, представленные в нашем каталоге, обладают рядом преимуществ: они обеспечивают простой и точный раскрой с образованием ровного, идеально гладкого края, который не требует дополнительной обработки. Высокое качество реза достигается благодаря оптоволоконному лазерному источнику, способному оперативно обрабатывать металлы различной толщины. Портал из авиационного алюминия гарантирует высокую стабильность и низкую инертность при работе на высоких скоростях, а надежные двигатели обеспечивают стабильную работу оборудования;
• Станки для лазерной резки по металлу с ЧПУ используются для промышленного производства изделий из листового проката стали и цветных металлов;
• Лазерные станки профессиональной серии высокой производительности OR-EH в основном используются для резки, гравировки и пробивки отверстий в листовом металле с высокой точностью и качественной обработкой контуров. Они подходят для работы с нержавеющей сталью, углеродистой сталью, легированной сталью, медью, алюминием, золотом, серебром, титаном и другими металлическими листами. Востребованы в сфере по производству фитнес оборудования, электроники, мебели и фурнитуры, сельскохозяйственной техники, аппаратных ламп и прочие отрасли.
Подробнее про конструкцию:
|
Сварная станинаКлючевым элементом, обеспечивающим прочность и стабильность всей конструкции, является станина. Она изготовлена из монолитной стальной пластины толщиной 12 мм, что придает ей отличные механические свойства и высокую точность резки. Станина обладает высокой жесткостью и прочностью, что способствует стабильности оборудования, минимизируя деформации и вибрации. Это, в свою очередь, поддерживает точность и долговечность работы. Такой тип станины упрощает процесс ремонта и модернизации, делая оборудование надежным и эффективным выбором. Внутреннее пространство трубы дополнительно усилено армирующими ребрами для увеличения прочности и устойчивости к растяжению; |
|
Автоматический быстросменный столЗначительно повышает производительность и эффективность работы, позволяя сократить время простоя между обработками заготовок. Стол использует шестигранную стальную орбиту с плотно вставленными роликами, что позволяет осуществлять смену за 10 секунд, увеличивая срок службы оборудования и снижая затраты на его обслуживание. Обеспечивает непрерывность производственного процесса, автоматически заменяя отработанный материал на новый, что особенно важно при больших объемах производства. Кроме того, такой стол минимизирует ручной труд и связанные с ним риски ошибок и травм, улучшая общую безопасность и точность операций. Автоматизация смены столов также способствует более рациональному использованию оборудования, увеличивая его срок службы и снижая затраты на обслуживание. При смене верхний стол заменяется на нижний; |
|
Raytools Automation (Shanghai) Co Ltd головкаВесь диапазон фокусных расстояний находятся под контролем системы управления станком CypCut. Необходимое фокусное расстояние автоматически регулируется в процессе работы, это помогает достигать наилучшего эффекта резки металлических листов различной толщины. Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением. Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе. Преимущества лазерных головок Raytools Automation (Shanghai) Co Ltd:
|
|
Портальная балка (портал 5-го поколения из авиационного алюминия)
Портальная балка лазерного станка, выполненная из авиационного алюминия, сочетает легкость и высокую прочность, что уменьшает массу конструкции и снижает инерцию, повышая скорость и ускорение перемещений. Этот материал обеспечивает необходимую жёсткость и устойчивость к деформациям, минимизируя вибрации и обеспечивая высокую точность резки. Благодаря коррозионной стойкости и высокой теплопроводности алюминий предотвращает перегрев и продлевает срок службы конструкции, уменьшая необходимость в обслуживании. Простота обработки алюминия позволяет создавать сложные и точные конструкции, что улучшает динамическую производительность и поддерживает стабильность геометрии при температурных колебаниях, обеспечивая высокое качество и точность обработки; |
|
Привод X, Y - зубчатые рейки шестерня YYCКосозубая зубчатая передача YYC, Тайвань. По сравнению с прямозубой косозубая реечная передача обладает большей нагрузочной способностью. Обеспечивая высокую плавность зацепления и хода, она снижает уровень шума, может выдерживать дополнительные динамические нагрузки. Изготовлены из стали марки 45C с химическим чернением поверхности; |
|
Привод Z - шарико-винтовая пара TBIШВП TBI известна своей высокой эффективностью преобразования вращательного движения в поступательное, минимальными люфтами и долговечностью. Это особенно важно для лазерных раскройщиков, где требуется точное и плавное позиционирование режущей головки; |
|
Пневматические элементы SMCПневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа; |
|
Линейные направляющие (рельсы) HIWIN с автоматической смазкойИдеально подходят для лазерного раскройщика металла, так как они обеспечивают высокую точность и стабильность движения, минимизируя трение и износ. Автоматическая смазка снижает необходимость в ручном обслуживании, что увеличивает надежность и срок службы системы, а также поддерживает постоянное качество резки за счет уменьшения вибраций и повышения плавности перемещения; |
|
Система централизованной автоматической смазки с интеллектуальным регулированиемОбеспечивает эффективное обслуживание и надежную работу оборудования. Полная многоточечная смазка охватывает направляющие рельсы, ползунки, винты и рейки, а также включает сбор использованной смазки, что упрощает техническое обслуживание. Благодаря точному дозированию смазочных материалов снижается их расход, что способствует увеличению срока службы всех узлов техники. Эта система гарантирует высокую стабильность и производительность станка, минимизируя необходимость в ручном обслуживании и снижая износ компонентов; |
|
Сервоприводы YASKAWAОбеспечивают плавное и точное управление движением, что особенно важно при выполнении сложных операций. Благодаря высокой скорости отклика и способности работать с большими нагрузками, серводвигатели YASKAWA способствуют улучшению производительности и качества обработки материалов; |
|
Электрические компоненты SchnaiderЭлектрические компоненты Schneider, включая реле и автоматы, установленные в станке, эффективно защищают цепь от перегрузок, коротких замыканий и промышленных отключений, обеспечивая надежность и стабильность работы лазерного раскройщика металла. Эти компоненты не только предотвращают потенциальные аварийные ситуации, но и способствуют долговечности и устойчивости оборудования. Благодаря передовым технологиям Schneider, улучшается энергоэффективность системы, что ведет к снижению эксплуатационных расходов; |
|
Комплексная аварийная сигнализацияМожет быть передана на интерфейс через центр управления Он может заранее выявлять неисправности, уменьшать скрытые опасности и удваивать эффект проверки оборудования; |
|
Интеллектуальная система управленияСистема управления CypCut - программное обеспечение, специально разработанное для лазерных станков, предлагает интуитивно понятный интерфейс, который упрощает настройку и управление процессом резки. CypCut поддерживает множество функций, включая автоматическое распознавание контуров, оптимизацию маршрутов резки и управление мощностью лазера. Это позволяет уменьшить количество отходов и повысить эффективность производства. Программа совместима с различными форматами файлов, такими как CAD, CorelDRAW, PLT, AI, DXF, что обеспечивает гибкость и удобство при работе с различными проектами; |
|
Источник лазерного излученияСовременные источники лазерного излучения (Raycus, MAX, IPG) обеспечивают высокую мощность и стабильность луча, что позволяет осуществлять резку и обработку широкого спектра материалов с высокой точностью. Лазеры могут работать в непрерывном и импульсном режимах, что дает возможность настроить параметры обработки под конкретные задачи, будь то резка, сварка или маркировка. Эффективное управление энергией лазера способствует минимизации теплового воздействия на обрабатываемый материал, что важно для сохранения его структуры и свойств. Рассчитан на непрерывную эксплуатацию в течение более 100 000 часов, что эквивалентно 10 годам эксплуатации; |
|
Промышленный чиллер |
|
Беспроводное управление и контрольБеспроводное управление с помощью пульта позволяет регулировать позицию лазерной головки, сбрасывать координаты, управлять рукояткой и давлением зажима. |
