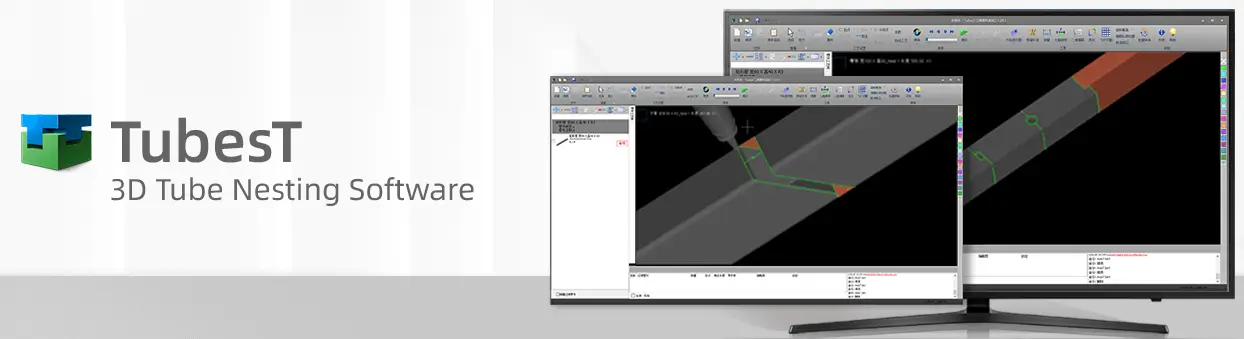

Программа TubesT

• TubesT — это программа для трехмерного раскроя труб, разработанная для системы лазерной резки CypTube/TubePro. От чертежа и модификации деталей, компенсации полного типа, стратегии раскроя до создания отчетов;

• TubesT предназначен для профессионального 3D-нестинга компанией Friendess в Шанхае, Китай. Предоставляет пользователям различные оптимизированные методы расчета и высокую скорость обработки, а также открывает индивидуальные планы и решения. При этом его автоматизация на высоком уровне. Удобные ярлыки и кроссплатформенная совместимость позволяют легко повысить производительность и улучшить процесс интеграции.

• Модуль геометрии:

• Поддерживает импорт основных форматов, таких как IGS и SAT, в то же время он способен генерировать инженерный файл YXY для TubesT, файл ctds для CypTube и ZZX для TubePro;

• Идентифицирует "крошечную" и избыточную графику и обеспечивает автоматический процесс для ее обработки;

• Поддерживает возможности рисования и позволяет пользователю создавать детали с определенными функциями, такими как прямоугольник, I/H/L/O - образная с различной графикой;

• Поддерживает множество способов импорта файлов, таких как пакетный импорт из файлов Excel, импорт части с функцией Wrap, части стандартной формы и настраиваемый импорт;

• Предлагает богатую библиотеку деталей и моделей;

• Поддерживает интеллектуальное рисование.

• Вложенный модуль:

• Поддерживает Auto Nest с оптимизированной стратегией размещения, удовлетворяя потребность в создании общей линии различными способами;

• Поддерживает использование сначала оставшихся труб и автоматическое вложение длинной части в хвостовик трубки;

• Поддерживает автоматическую сортировку по координатам Y или различным поверхностям на указанном расстоянии;

• Обеспечивает автоматическую проверку траектории во время автоматической раскладки для обеспечения безопасного производства в мастерской.

• Технологический модуль:

• Поддерживает добавление выводных линий, компенсации, точек охлаждения, микросоединений, сварного разреза, пересечения отверстий, оптимизированного запуска и быстрого 3D-вектора с высокой степенью автоматизации;

• Поддерживает Linear Fly-Cut и Circular Fly-Cut для повышения эффективности производства с большей экономией энергии;

• Предоставляет больше инструментов для редактирования траектории резки, чтобы разделить линию, применить траекторию внутреннего или внешнего контура и встроить небольшие детали в обрезки и т. д.;

• Поддерживает экспорт отчета, включая индивидуальную информацию и оценку времени фактической резки.

• Модификация деталей:

• Поддерживает редактирование 3D-вектора вручную, чтобы избежать помех режущей головки.

• Поддерживает рисование линий переноса на деталях, а также добавление текста в пакетном режиме;

• Поддерживает применение соответствующей специальной траектории для разных деталей;

• Поддерживает замену крошечной графики точками, зеркальное отражение траектории резки, перемещение графики и небольшую регулировку угла R.
