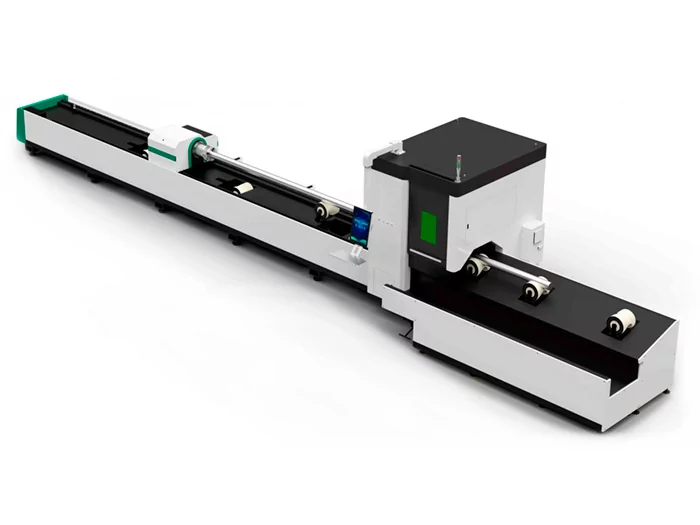

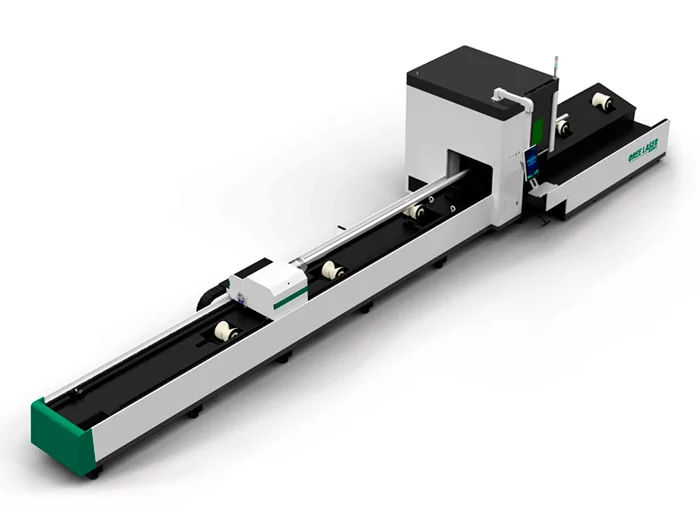

Станок лазерной резки труб OREE LASER OR-Т 6020
Основные характеристики
Перемещение и подачи
Точность
Программное обеспечение
Параметры подключения
Габариты
• Станок лазерной резки труб OREE LASER OR-Т 6020 оснащен цельносварной станиной, иттербиевым волоконным лазером мощностью от 1 до 6 кВт на выбор (IPG Photonics, RAYCUS, MAX Photonics), фокусирующей оптической системой с бесконтактным емкостным датчиком, специальной системой вытяжки, специализированным ПО Tube Pro;
• Станок оборудован иттербиевым волоконным лазером мощностью от 1 до 6 кВт. В качестве поставщиков лазерных источников доступны IPG Photonics, RAYCUS, MAX Photonics, которые известны высоким качеством и долговечностью своих изделий. Лазерный источник рассчитан на непрерывную эксплуатацию в течение более 100 000 часов, что эквивалентно 10 года эксплуатации. КПД используемого лазерного источника достигает 35 %;
• Управление станком осуществляется с использованием специализированного программного обеспечения TubePRO, которое обладает широкими функциональными возможностями и интуитивно понятным интерфейсом;
• Интегрированный в оптическую систему фокусировки бесконтактный ёмкостный сенсор автоматически поддерживает стабильное положение фокуса режущей головки относительно обрабатываемого материала, что обеспечивает высокое качество реза;
• Станок оснащён современной системой самодиагностики, позволяющей оперативно выявлять и устранять потенциальные неисправности, что обеспечивает надёжную и бесперебойную работу оборудования.
• Лазерные станки для раскроя листового металла и резки труб, представленные в нашем каталоге, обладают рядом преимуществ: они обеспечивают простой и точный раскрой с образованием ровного, идеально гладкого края, который не требует дополнительной обработки. Высокое качество реза достигается благодаря оптоволоконному лазерному источнику, способному оперативно обрабатывать металлы различной толщины. Портал из авиационного алюминия гарантирует высокую стабильность и низкую инертность при работе на высоких скоростях, а надежные двигатели обеспечивают стабильную работу оборудования;
• Лазерные труборезы серии OR-T предназначены для резки и обработки труб, а также круглых, квадратных, эллиптических, шестигранных и других профилей. Они подходят для работы с нержавеющей сталью, углеродистой сталью, легированной сталью, медью, алюминием, золотом, серебром, титаном и другими металлическими материалами. Эти труборезы востребованы в металлообработке, строительстве, а также в крупных отраслях промышленности, таких как судостроение, машиностроение и авиастроение.
Комплектация:
- Волоконный источник лазера – 1 шт.
- Режущая головка, Raytools (Швейцария) – 1 шт.
- Серводвигатели FUJI (Япония), X ось – 0.75 кВт, Y ось – 2.9 кВт, Z ось – 0.75 кВт
- Подшипники – NSK (Япония)
- Электромагнитный клапан – SMC (Япония)
- Электрические компоненты – Schnaider (Франция)
- Редукторы скорости Motoreducer – 1 комплект
- Газораспределительный клапан – SMC (Япония), автоматическая регулировка подачи газов
- Компьютер ADVANTECH (Тайвань), IPC-WMCW03 – 1 шт.
- Монитор ADVANTECH (Тайвань), вертикальный, 320 х 560 мм – 1 шт.
- Программное обеспечение Tube Pro (на русском языке)
- Промышленный чиллер HAN LI (Китай) – 1 шт.
- Вытяжка Taitong (Китай) – 1 шт.
- Стойка управления с ЖК-дисплеем и ПК – 1 комплект
- Пульт беспроводного управления и контроля - 1 шт.
- Набор инструментов для установки станка – 1 комплект
- Централизованная автоматическая система смазки
- Беспроводное управление Wi-Fi
Особенности конструкции:
|
Сварная станинаИнтегрированная сварная станина из усиленного квадратного профиля, благодаря своей уникальной промышленной конструкции, гарантирует максимальную стабильность, а также отличные виброустойчивость и демпфирующие свойства. Компактное расстояние в 650 мм между направляющими и опорными компонентами конструкции обеспечивает высокую маневренность патрона и стабильность всей системы даже при высокоскоростной работе; |
|
Пневматическая роликовая опора с функцией фиксации трубы
Значительно улучшает процесс резки длинных труб на лазерном труборезе, обеспечивая высокую точность и стабильность. Благодаря надежной фиксации трубы, опора эффективно устраняет проблему деформации, которая может возникать при резке, что позволяет добиться ровных и точных резов на всём протяжении обработки; |
|
Пневматический зажимной патронАвтоматические пневматические захваты надежно фиксируют трубы в одном положении, тем самым предотвращая их деформацию. Оператор может самостоятельно настроить зажимное усилие, что позволяет оптимизировать процесс обработки. Этот механизм не только повышает скорость и точность, но и снижает расход материалов, что приводит к экономии на их закупке; |
|
Raytools головкаВесь диапазон фокусных расстояний находятся под контролем системы управления станком CypCut. Необходимое фокусное расстояние автоматически регулируется в процессе работы, это помогает достигать наилучшего эффекта резки металлических листов различной толщины. Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением. Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе. Преимущества лазерных головок Raytools:
|
|
Привод X, Y - зубчатые рейки шестерня YYCКосозубая зубчатая передача YYC, Тайвань. По сравнению с прямозубой косозубая реечная передача обладает большей нагрузочной способностью. Обеспечивая высокую плавность зацепления и хода, она снижает уровень шума, может выдерживать дополнительные динамические нагрузки. Изготовлены из стали марки 45C с химическим чернением поверхности; |
|
Привод Z - шарико-винтовая пара TBIШВП TBI известна своей высокой эффективностью преобразования вращательного движения в поступательное, минимальными люфтами и долговечностью. Это особенно важно для лазерных раскройщиков, где требуется точное и плавное позиционирование режущей головки; |
|
Пневматические элементы SMCПневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа; |
|
Линейные направляющие (рельсы) HIWIN с автоматической смазкойИдеально подходят для лазерного раскройщика металла, так как они обеспечивают высокую точность и стабильность движения, минимизируя трение и износ. Автоматическая смазка снижает необходимость в ручном обслуживании, что увеличивает надежность и срок службы системы, а также поддерживает постоянное качество резки за счет уменьшения вибраций и повышения плавности перемещения; |
|
Система централизованной автоматической смазки с интеллектуальным регулированиемОбеспечивает эффективное обслуживание и надежную работу оборудования. Полная многоточечная смазка охватывает направляющие рельсы, ползунки, винты и рейки, а также включает сбор использованной смазки, что упрощает техническое обслуживание. Благодаря точному дозированию смазочных материалов снижается их расход, что способствует увеличению срока службы всех узлов техники. Эта система гарантирует высокую стабильность и производительность станка, минимизируя необходимость в ручном обслуживании и снижая износ компонентов; |
|
Сервоприводы FUJIОбеспечивают плавное и точное управление движением, что особенно важно при выполнении сложных операций. Благодаря высокой скорости отклика и способности работать с большими нагрузками, серводвигатели YASKAWA способствуют улучшению производительности и качества обработки материалов; |
|
Электрические компоненты SchnaiderЭлектрические компоненты Schneider, включая реле и автоматы, установленные в станке, эффективно защищают цепь от перегрузок, коротких замыканий и промышленных отключений, обеспечивая надежность и стабильность работы лазерного раскройщика металла. Эти компоненты не только предотвращают потенциальные аварийные ситуации, но и способствуют долговечности и устойчивости оборудования. Благодаря передовым технологиям Schneider, улучшается энергоэффективность системы, что ведет к снижению эксплуатационных расходов; |
|
Комплексная аварийная сигнализацияМожет быть передана на интерфейс через центр управления Он может заранее выявлять неисправности, уменьшать скрытые опасности и удваивать эффект проверки оборудования; |
|
Интеллектуальная система управленияTubePro - это специализированное программное обеспечение для лазерных станков, предназначенных для резки труб. Программа предлагает удобный и интуитивно понятный интерфейс, который значительно облегчает настройку и управление процессом резки. TubePro поддерживает функции автоматического распознавания контуров труб, оптимизации траекторий резки и управления мощностью лазера. Это позволяет минимизировать отходы и повысить эффективность производства. TubePro совместима с различными форматами файлов, такими как CAD, CorelDRAW, PLT, AI, DXF, что обеспечивает гибкость и удобство при работе с разными проектами; |
|
Источник лазерного излученияСовременные источники лазерного излучения (Raycus, IPG) обеспечивают высокую мощность и стабильность луча, что позволяет осуществлять резку и обработку широкого спектра материалов с высокой точностью. Лазеры могут работать в непрерывном и импульсном режимах, что дает возможность настроить параметры обработки под конкретные задачи, будь то резка, сварка или маркировка. Эффективное управление энергией лазера способствует минимизации теплового воздействия на обрабатываемый материал, что важно для сохранения его структуры и свойств. Рассчитан на непрерывную эксплуатацию в течение более 100 000 часов, что эквивалентно 10 годам эксплуатации; |
|
Промышленный чиллерПромышленный чиллер HAN LI играет ключевую роль в обеспечении стабильного теплового режима оборудования, предотвращая перегрев и обеспечивая долговечность компонентов станка. Он эффективно охлаждает источники лазерного излучения и другие важные элементы, поддерживая оптимальную температуру для их работы. Это не только продлевает срок службы оборудования, но и повышает точность и стабильность обработки, так как стабильные температурные условия предотвращают деформации и изменения в характеристиках материалов; |
|
Беспроводное управление и контрольБеспроводное управление с помощью пульта позволяет регулировать позицию лазерной головки, сбрасывать координаты, управлять рукояткой и давлением зажима. |
При покупке этого оборудования вы получаете бесплатные пусконаладочные работы. Наши инженеры выполнят весь комплекс ПНР (подключение, настройку и запуск станка).
В нашей сервисной службе работают квалифицированные инженеры, которые специализируются на отдельных группах оборудования и проходят обучение на заводах производителей, поэтому, выбирая МОССКЛАД, вы получаете не только качественное оборудование, но и высококачественный сервис и поддержку в самых непредвиденных ситуациях.
Направления нашей сервисной службы – это пусконаладочные работы, ремонт оборудования на территории клиента или в нашей мастерской, а также консультация клиентов.
