Лист, труба и гибка: запуск производственного участка на базе лазерного станка FM3015AT6

Специалисты МОССКЛАД выполнили пусконаладочные работы для комплекса оборудования, предназначенного для раскроя и последующей гибки металла. В состав участка вошли комбинированный станок лазерной резки, гидравлический листогибочный пресс, винтовой компрессор с осушителем и промышленная система фильтрации.

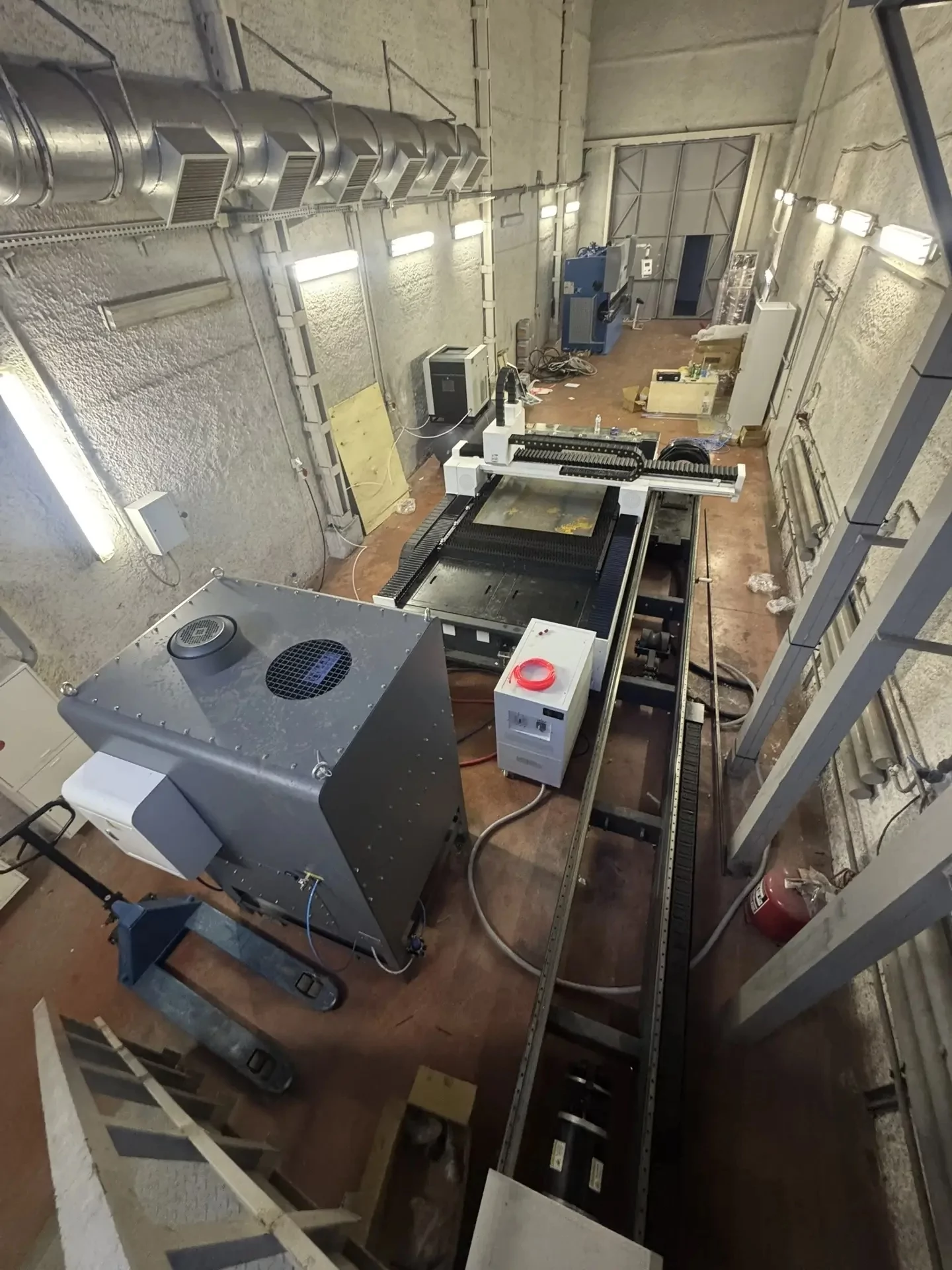

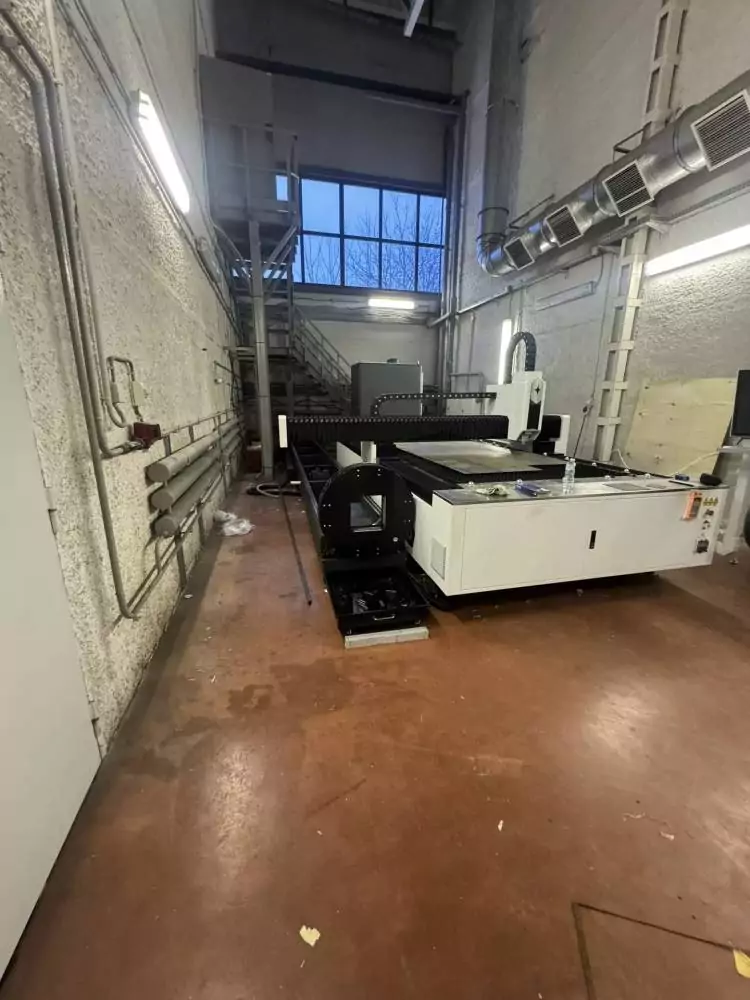

Основой производственного комплекса стал станок оптоволоконной лазерной резки FM3015AT6 с источником Raycus мощностью 3000 Вт. Модель совмещает рабочий стол для раскроя листового металла и труборезный модуль, рассчитанный на обработку заготовок длиной до 6 метров.

Такая конфигурация позволяет предприятию выпускать плоские детали, элементы металлоконструкций и изделия из профильной трубы на одном комплексе, без установки двух отдельных лазерных станков.

Запуск лазерного комплекса

Во время пусконаладки инженеры проверили основные узлы станка, перемещения рабочих осей, работу лазерного источника и системы управления. Отдельное внимание уделили труборезному модулю: проверили фиксацию заготовок, работу зажимных устройств и перемещение трубы в процессе обработки.

После настройки оборудования были выполнены пробные рабочие циклы для листового металла и трубных заготовок. Специалисты скорректировали основные параметры резки и проверили работу станка в штатных режимах.

Подготовка сжатого воздуха

Для обеспечения лазерного комплекса сжатым воздухом был установлен винтовой компрессор MCVD мощностью 11 кВт. Он смонтирован на ресивере и оснащен осушителем, что позволяет не только поддерживать требуемое давление, но и снижать содержание влаги в воздушной магистрали.

Дополнительно в систему включили промышленный фильтр HXHJ-XF06. Он обеспечивает очистку воздуха перед подачей к оборудованию и помогает защитить пневматические компоненты от загрязнений.

В ходе ПНР специалисты проверили работу компрессора, ресивера, осушителя и фильтра, а также герметичность соединений и стабильность подачи воздуха к лазерному станку.

Гибка готовых деталей

Для следующего этапа обработки был запущен гидравлический листогибочный пресс PBH100/3200. Станок рассчитан на гибку листовых заготовок длиной до 3200 мм и оснащен системой ЧПУ TP10S.

Ручная компенсация прогиба помогает корректировать деформацию балки при работе с длинными деталями и получать более равномерный угол гибки по всей длине заготовки.

Во время пусконаладки инженеры проверили гидравлическую систему, работу заднего упора, перемещения рабочих органов и настройки контроллера TP10S. После этого были выполнены пробные циклы гибки и проверена повторяемость получаемых деталей.

Что выполнили специалисты МОССКЛАД

В рамках проекта инженеры:

• проверили комплектность и состояние оборудования
• осмотрели подключение станков и вспомогательных систем
• выполнили настройку лазерного комплекса
• проверили работу труборезного модуля
• запустили компрессор, осушитель и промышленный фильтр
• проверили подачу и качество сжатого воздуха
• настроили листогибочный пресс и контроллер TP10S
• выполнили пробную резку листа и трубы
• провели тестовую гибку заготовок
• проконсультировали сотрудников заказчика по работе с оборудованием

Результат

После завершения пусконаладочных работ заказчик получил готовый производственный участок, который закрывает основные операции по изготовлению деталей из листового и профильного металла.

На одной площадке можно выполнять:

• лазерный раскрой листовых заготовок
• резку круглых и профильных труб длиной до 6 метров
• подготовку деталей сложной геометрии
• гибку заготовок длиной до 3200 мм
• серийное изготовление элементов металлоконструкций и корпусных изделий

Совместная работа лазерного станка и листогибочного пресса формирует последовательный технологический процесс: заготовка вырезается по программе, а затем передается на гибку. Компрессор с осушителем и фильтром обеспечивает стабильную подачу подготовленного воздуха, необходимого для надежной работы оборудования.
