Электромеханический листогиб H.M. Transtech TSM 3SH 12/40

Главное фото
Обзор работы электромеханического листогиба H.M. Transtech серии TSM
Электромеханический листогиб серии TSM
Ручная настройка одного угла изгиба тип "МА"
Педаль управления
Вид сбоку. Электромеханический листогиб H.M. Transtech TSM 3SH 12/40
Сегменты прижимной и поворотной балок

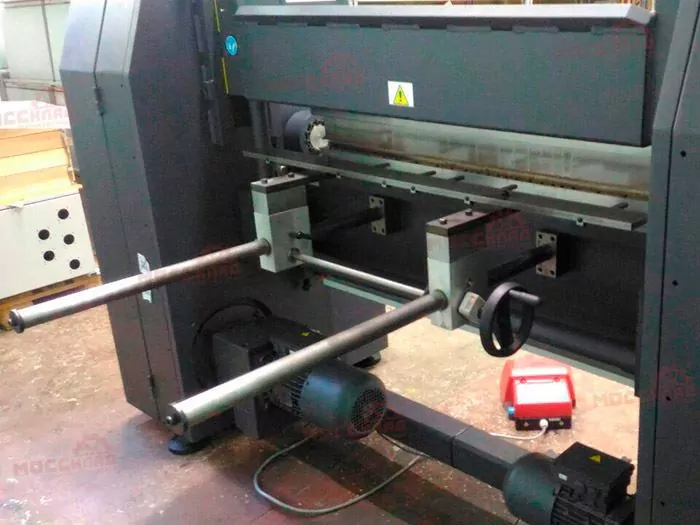

Задний упор
Панель управления. Электромеханический листогиб H.M. Transtech TSM 3SH 12/40
Настройка угла гибки
Ручное управление задним упором с индикацией
Регулировка балки под толщину металла
Пример гибки листогибом
Готовая продукция
Электромеханический листогиб H.M. Transtech TSM 3SH 12/40
Электромеханический листогиб серии TSM
Ручная настройка одного угла изгиба тип "МА"
Педаль управления
Вид сбоку. Электромеханический листогиб H.M. Transtech TSM 3SH 12/40
Сегменты прижимной и поворотной балок
Задний упор
Панель управления. Электромеханический листогиб H.M. Transtech TSM 3SH 12/40
Настройка угла гибки
Ручное управление задним упором с индикацией
Регулировка балки под толщину металла
Пример гибки листогибом
Готовая продукция
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая город

Электромеханический листогиб H.M. Transtech TSM 3SH 12/40

Цена:
По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
В корзину
Быстрый запрос
Под заказ

Добавить опцию

Контроллер NT1 для TSM 12/40
Контроллер с моторизированным задним упором MZD SP + NT3 (10-1000 мм) для TSM 12/40
Ручной задний упор типа "MOD" (100-760 мм) для TSM 12/40
Контроллер PT1 для TSM 12/40
Ручной задний упор типа "MPD" (10-760 мм) для TSM 12/40
Показать все Скрыть
Характеристики

Основные характеристики

Код номенклатуры
33225
Производитель
Страна-производитель
Словакия
Тип привода
Электрический
Рабочая длина
1270 мм
Толщина металла
4.0 мм
Толщина металла (нержав. сталь 600 Н/мм2)
3.20 мм

Параметры подключения

Электропитание
3x380/50 В/Гц

Габариты

Длина
2352 мм
Ширина
1070 мм
Высота
1560 мм
Вес
2300 кг

Дополнительные параметры

Раскрытие верхнего прижима
200/90 мм
Двигатель прижимной балки
0.75 кВт
Двигатель гибочного фартука
3.0 кВт

Документы для скачивания

Стандартные инструменты H.M. Transtech TSM
Описание

Особенности

  • Электромеханический листогиб TSM 3SH 12/40 с рабочей длиной 1270 мм предназначен для изготовления прямоугольных воздуховодов, кровли и других изделий из листовой стали толщиной до 4.0 мм;

  • На моделях серии TSM 3SH все три балки оснащены сегментными ножами;

  • Станок оснащен устройством ручной регулировки угла гиба, переносной ножной педалью управления, PCL контроллером;

  • Привод и электрокомпоненты от известных европейских производителей: Lenze, Siemens, Omron, Schneider;

  • TSM 3SH 12/40 имеет усиленную станину, которая обеспечивает стабильную и долговечную работу станка без потери точностных параметров.

Стандартная комплектация:

  • Планка прижимной балки 30°;
  • Ручная настройка одного угла изгиба тип "МА";
  • Планка гибочной балки 20 мм;
  • Ручная настройка предварительной натяжки на гибочной балке;
  • Ножная педаль.

Возможные варианты исполнения электромеханического листогиба H.M. Transtech:

  • TSM - сплошная прижимная балка;
  • TSM S - сегментная прижимная балка;
  • TSM SH - высокая сегментная прижимная балка;
  • TSM 3SH - прижимная, нижняя и гибочная балки сегментные.

* Значение толщины металла указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом текучести для остаточной деформации σВ, который не должен превышать 240 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании МОССклад.

Обзор опций

Рекомендуем приобрести к электромеханическому листогибу серии TSM

  MSD – ручной задний упор 100-1000 мм
  MOD – ручной задний упор с линейкой 75 -760 мм
  MPD – ручной задний упор с линейкой, пальцами, направляющими
  MZD – электромеханический задний упор 15-1500 мм для точного отреза
  PUD – установка угла гиба и положения заднего упора (включая MZD 1000)
  PP 45 (PP65)- цифровой контроллер с «тач-скрином» для установки угла гиба и положения заднего упора. Позволяет программировать до 100 профилей с 10 углами, количество изделий, корректировку угла, языки (включая MZD 1000)
  PATHFINDER 15“ TFT Multicolour, цифровой контроллер на неограниченное количество программ, симуляция в 2D, интерфейс Windows, USB-порт (включая MZD 1000)

Развернуть опции

Свернуть опции

Доставка и оплата
Уважаемые клиенты, ознакомьтесь с вариантами подбора, оплаты, получения и ввода в эксплуатацию товара, а также с гарантийными и другими обязательствами.
Как оплатить Как оплатить?
Как получить Как получить?
  • Доставка в любой город России и ЕАЭС нашим грузовым транспортом или транспортной компанией
  • Доставка экспресс-почтой
  • Самовывоз из офиса (до 40 кг.)
  • Самовывоз со склада в г. Лобня
Как запустить Как запустить?
  • Самостоятельно согласно инструкции к оборудованию
  • Бесплатная пуско-наладка оборудования нашим инженером (вы оплачиваете только проезд и проживание)
  • Список подготовительных работ
Важно! Важно!

Вопросы и отзывы

У этого оборудования пока нет вопросов и отзывов.

Задайте свой вопрос

Компания "МОССклад" поставляет Электромеханический листогиб H.M. Transtech TSM 3SH 12/40 во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

Продажа оборудования осуществляется на условиях 100% оплаты при наличии его на складе и 50% предоплате при покупке под заказ.
