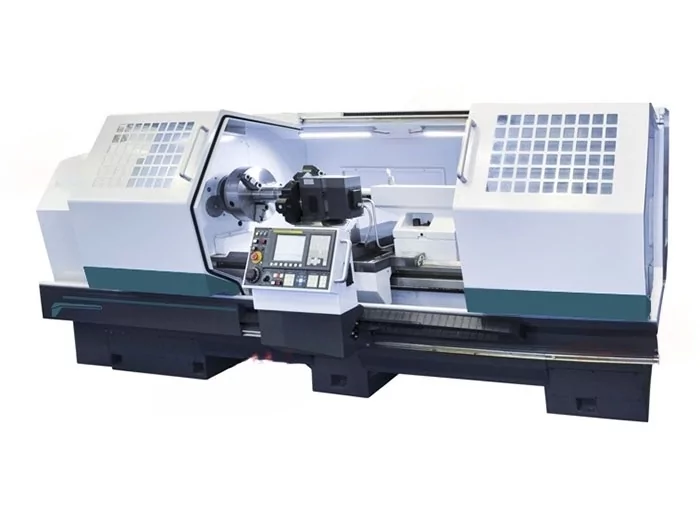

Токарный станок DMTG CKE6163Z/1000 с плоской станиной с ЧПУ Fanuc 0i-TF(5)

Видео: Как выбрать токарный станок с ЧПУ?

Фото №5. 4-позиционный сменщик инструмента

Механический токарный патрон

Механический 3-кулачковый токарный патрон Ø 400 мм

Механическая задняя бабка

Система ЧПУ Fanuc 0i-mate TD

Современная высокопроизводительная система управления

4-позиционный сменщик инструмента

Обработка детали типа колесо

Цена по запросу

В спецификацию

Быстрый заказ

Бесплатная пусконаладка!

Основные характеристики

Все

Производитель

DMTG

Максимальный диаметр заготовки, мм

630

Максимальная длина заготовки, мм

1000

Помогу подобрать оптимальную комплектацию под ваши задачи и рассчитать условия поставки.

Андрей Шишков

Старший менеджер по продажам

Написать в мессенджер MAX

Особенности

• Высокопроизводительный токарный станок с ЧПУ DMTG CKE6163Z используется для обработки габаритных внутренних и внешних цилиндрических поверхностей диаметром до 630 мм и длиной до 1000 мм;

• Используется 4-позиционная электромеханическая система сменщика инструмента (опционально: 6-позиционный электромеханический/8-позиционный гидравлический). ШВП по всем осям класса точности С3;

• Установлена система подачи СОЖ в зону обработки с баком объемом 60 литров, автоматическая импульсная система смазки ходовых винтов и направляющих, циркуляционная система смазки шпиндельной бабки;

• Направляющие покрыты антифрикционным пластмассовым покрытием Turcite-B.

Рекомендации

• Токарный станок с ЧПУ Fanuc 0i-TF (5) DMTG CKE6163Z применяется для обработки стали, чугуна, легированных сплавов, цветных металлов и т.п.

Комплектация станка:

Механический 3-кулачковый токарный патрон Ø 400 мм
4-позиционный электромеханический сменщик инструмента
Механическая задняя бабка

Характеристики

Система управления

Система ЧПУ

Fanuc 0i-TF (5)

Опциональные системы ЧПУ

Fanuc 0i-TF (1) / Siemens 828D

Основные характеристики

Производитель

DMTG

Код номенклатуры

КА-00066261

Страна-производитель

КНР

Максимальный диаметр заготовки, мм

630

Диаметр обработки над суппортом, мм

320

Ширина станины, мм

550

Максимальная длина заготовки, мм

1000

Максимальный вес обрабатываемой заготовки, кг

1000

Шпиндель

Крутящий момент, Н*м

1860

Проходное отверстие шпинделя, мм

100

Фланец шпинделя

С11 (DIN 55027, ISO 702/III)

Внутренний конус шпинделя, мм

метрический 120 (1:20)

Диаметр шпинделя в передней опоре, мм

160

Скорость вращения, об/мин

10 – 1000

Задняя бабка

Перемещение пиноли в задней бабке, мм

240

Диаметр пиноли задней бабки, мм

100

Ход пиноли задней бабки, мм

180

Конус пиноли механической задней бабки

МК 6

Конус пиноли гидравлической задней бабки

МК 5

Перемещение и подачи

Ход по оси Х, мм

320

Ход по оси Z, мм

800

Скорость ускоренного поперечного перемещения, об/мин

6 м/мин

Скорость ускоренного продольного перемещения, об/мин

4 м/мин

Скорость рабочей подачи по оси Х, м/мин

Скорость рабочей подачи по оси Z, м/мин

Диаметр / шаг ШВП по оси Х, мм

32 / 5

Диаметр / шаг ШВП по оси Z, мм

50 / 10

Скорость быстрого хода по осям Х, Z, мм/мин

4000 / 7500

Количество скоростей

Сменщик инструмента

Высота державки резца, мм

32 х 32

Количество инструмента, шт

4 (опция: 6/8)

Время смены инструмента, сек

3.2

Точность

Точность позиционирования, мм

0.003

Повторяемость, мм

0.005

Точность позиционирования сменщика инструмента, мм

0.008

Точность позиционирования по осям X/Y/Z, мм

0.018 / - / 0.024

Параметры подключения

Электропитание, В/Гц

3x380/50

Потребляемая мощность, кВт

Мощность двигателя, кВт

Габариты

Длина, мм

3455

Ширина, мм

2020

Высота, мм

1805

Вес, кг

4800

Обзор опций

	6-позиционный сменщик инструмента. Обработка детали типа вал
	8-позиционный сменщик инструмента. Обработка детали типа вал

Модельный ряд

Модель

Максимальный диаметр заготовки, мм

Максимальная длина заготовки, мм

CKE6163Z/1000

630

1000

Текущая модель

CKE6163Z/1500

630

1500

Подробнее

CKE6163Z/2000

630

2000

Подробнее

CKE6163Z/3000

630

3000

Подробнее

CKE6163Z/4000

630

4000

Подробнее

CKE6163Z/5000

630

5000

Подробнее
