Токарный станок с ЧПУ Fanuc 0i DMTG CL20A с наклонной станиной

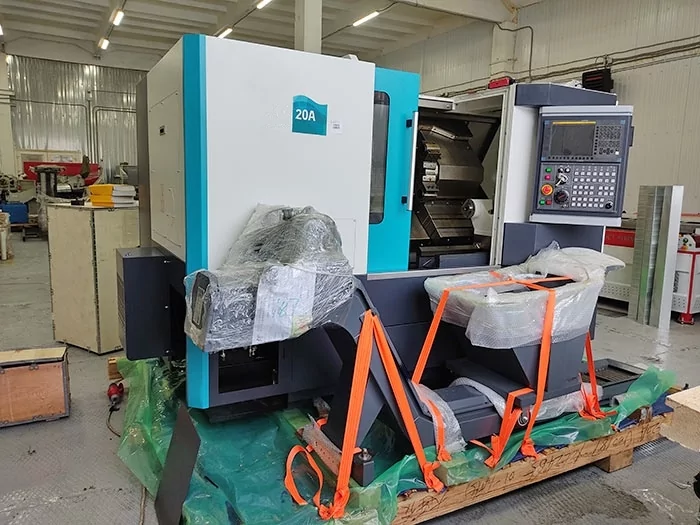

Фото №3. Токарный станок с ЧПУ Fanuc 0i DMTG CL20A с наклонной станиной

Фото №4. Токарный станок с ЧПУ Fanuc 0i DMTG CL20A с наклонной станиной

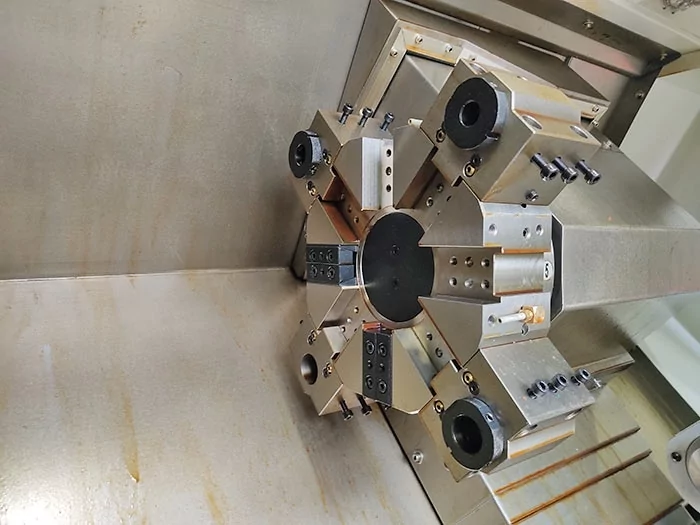

Фото №5. Токарный станок с ЧПУ Fanuc 0i DMTG CL20A с наклонной станиной

Фото №6. Токарный станок с ЧПУ Fanuc 0i DMTG CL20A с наклонной станиной

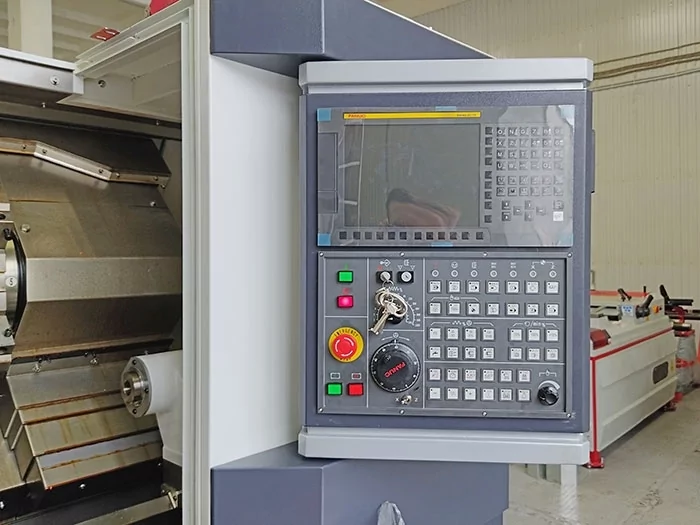

Фото №7. Токарный станок с ЧПУ Fanuc 0i DMTG CL20A с наклонной станиной

Фото №8. Токарный станок с ЧПУ Fanuc 0i DMTG CL20A с наклонной станиной

Фото №9. Токарный станок с ЧПУ Fanuc 0i DMTG CL20A с наклонной станиной

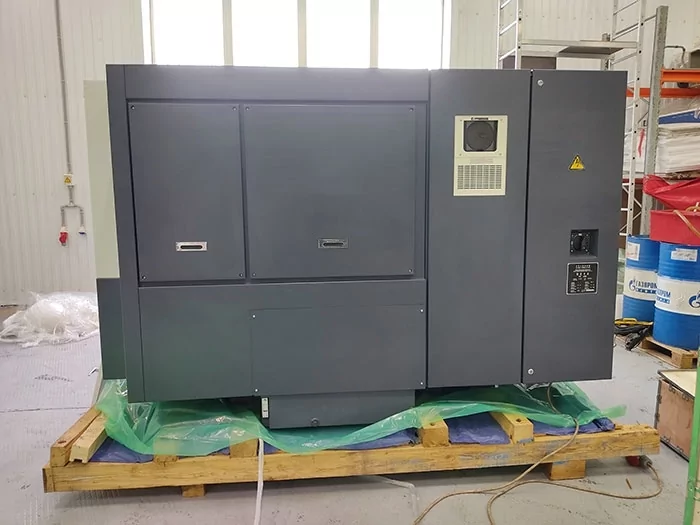

Фото №10. Токарный станок с ЧПУ Fanuc 0i DMTG CL20A с наклонной станиной

Токарный станок с ЧПУ Fanuc 0i DMTG CL20A с наклонной станиной

Рабочая зона

Высокопроизводительная, жесткая и вибростойкая компактная конструкция

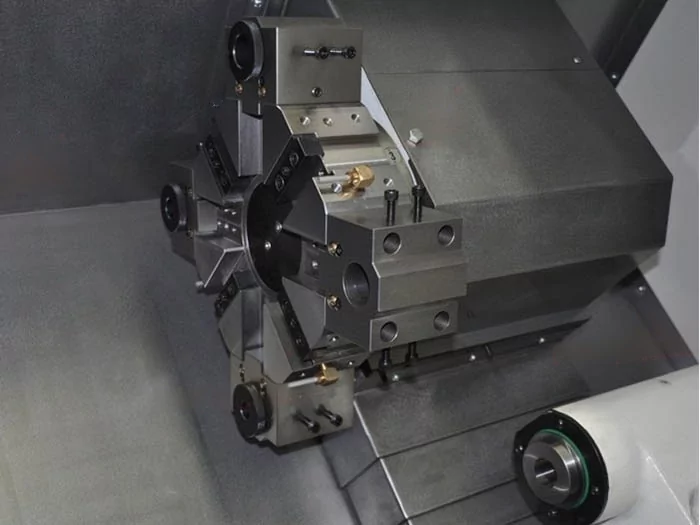

Сменщик инструмента

Револьверного типа, 8 инструментов, время смены инструмента 0.5/1.4 с

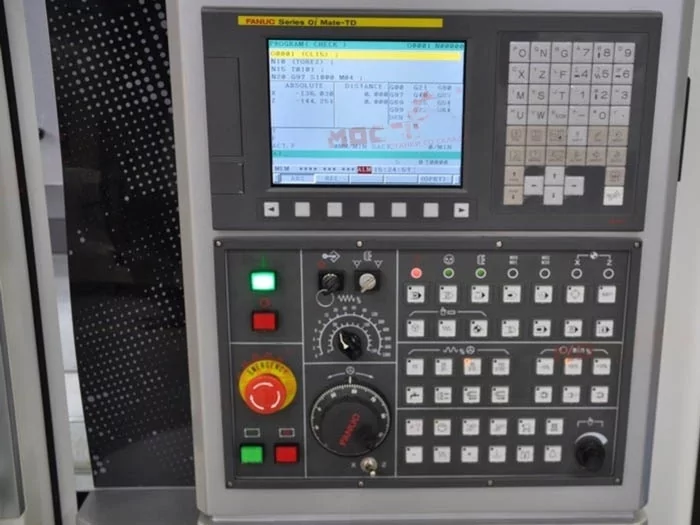

Система управления

Инновационная система ЧПУ Fanuc 0i-mate TD

Привод оси Х

Сервопривод Fanuc Alfa iS 8/4000, наклон станины 45°

Задняя бабка

Гидравлическая, ход 460 мм, ход пиноли 130 мм

Манометры гидросистемы

Раздельное регулирование давления системы, токарного патрона и задней бабки

Транспортер для стружки

Ленточный, может быть смонтирован сбоку или сзади станка

6 199 594 ₽

Цена с НДС 22%

В лизинг от 99 194 ₽/мес

В спецификацию

Быстрый заказ

Бесплатная пусконаладка!

Помогу подобрать оптимальную комплектацию под ваши задачи и рассчитать условия поставки.

Андрей Шишков

Старший менеджер по продажам

Написать в мессенджер MAX

Особенности

• Высокопроизводительный токарный станок с ЧПУ по металлу с наклонной станиной DMTG CL20A используется для обработки деталей диаметром до 440 мм и длиной до 450 мм, а также для нарезания резьбы, сверления, растачивания;

• Станок оснащен инновационной системой ЧПУ Fanuc 0i. Опционально может быть установлена ЧПУ Siemens 828D;

• Используется 8-позиционная гидравлическая система сменщика инструмента;

• Установлена система подачи СОЖ в зону обработки с баком емкостью 200 литров, автоматическая импульсная система смазки ходовых винтов и направляющих, циркуляционная система смазки шпиндельной бабки;

• Автоматизированный ленточный транспортер стружки быстро удаляет её из станка. Отвод может быть установлен сбоку или сзади станка. Габариты станка при боковом подключении составляют 4150 x 1620 x 1760 мм, а при заднем - 2850 x 2920 x 1760 мм.

Комплект поставки:

Гидравлический 3-кулачковый токарный патрон Ø200 мм без отверстия (CL20A);
Гидравлический 3-кулачковый токарный патрон Ø250 мм без отверстия (CL20Ai);
8-позиционный гидравлический сменщик инструмента;
Гидравлическая задняя бабка;
Педаль зажима / розжима токарного патрона;
Ленточный транспортер для удаления стружки;
Тележка для сбора стружки.

Характеристики

Основные характеристики

Производитель

DMTG

Код номенклатуры

48816

Страна-производитель

КНР

Ход по оси Х, мм

165

Ход по оси Z, мм

500

Максимальный диаметр заготовки, мм

440

Крутящий момент, Н*м

Скорость ускоренного поперечного перемещения, об/мин

20000 мм/мин

Высота державки резца, мм

Внутренний конус пиноли в задней бабке

МК4

Проходное отверстие шпинделя, мм

Максимальная длина заготовки, мм

450

Рабочая скорость по оси X, мм/с

5000 мм/мин

Скорость ускоренного продольного перемещения, об/мин

16000 мм/мин

Перемещение пиноли в задней бабке, мм

130

Фланец шпинделя

А2-6

Скорость вращения, об/мин

45-4500

Рабочая скорость по оси Z, мм/с

5000 мм/мин

Параметры подключения

Электропитание, В/Гц

3x380/50

Потребляемая мощность, кВт

Мощность двигателя, кВт

Габариты

Длина, мм

2850/4150

Ширина, мм

2920/1620

Высота, мм

1760

Вес, кг

4500

Дополнительные параметры

Точность позиционирования, мм

0.002

Диаметр обработки над суппортом, мм

126

Повторяемость, мм

0.004

Диаметр обработки над станиной, мм

300

Количество инструмента, шт

8 (опция: 12)

Время смены инструмента, сек

0.45

Диаметр пиноли задней бабки, мм

Диаметр шпинделя в передней опоре, мм

100

Диаметр/шаг ШВП по оси Х, мм

28/8

Диаметр/шаг ШВП по оси Z, мм

36/12

Точность позиционирования сменщика инструмента, мм

0.008

Угол наклона станины, °

45 °

Максимальный диаметр обрабатываемого прутка, мм

Токарный патрон, мм

200

Максимальный размер державки резца, мм

25x25

Ход задней бабки, мм

460

Объём гидравлического бака, л
