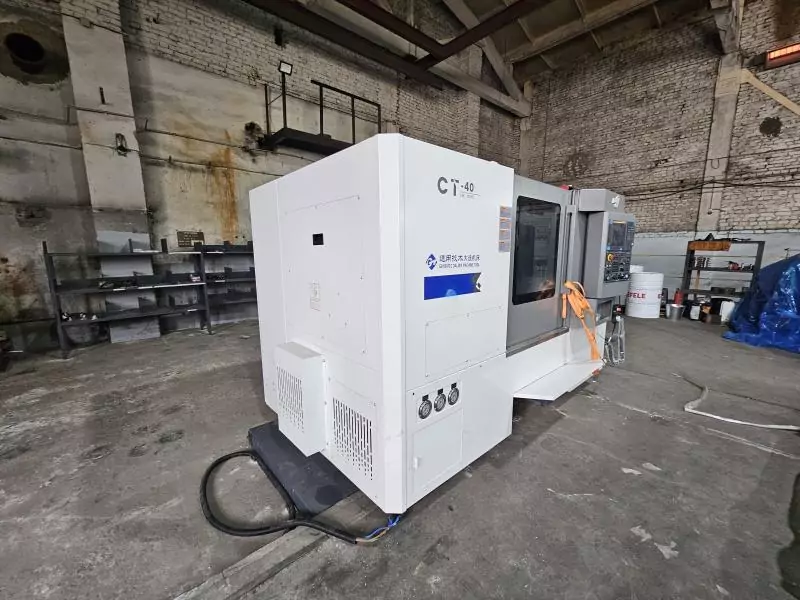

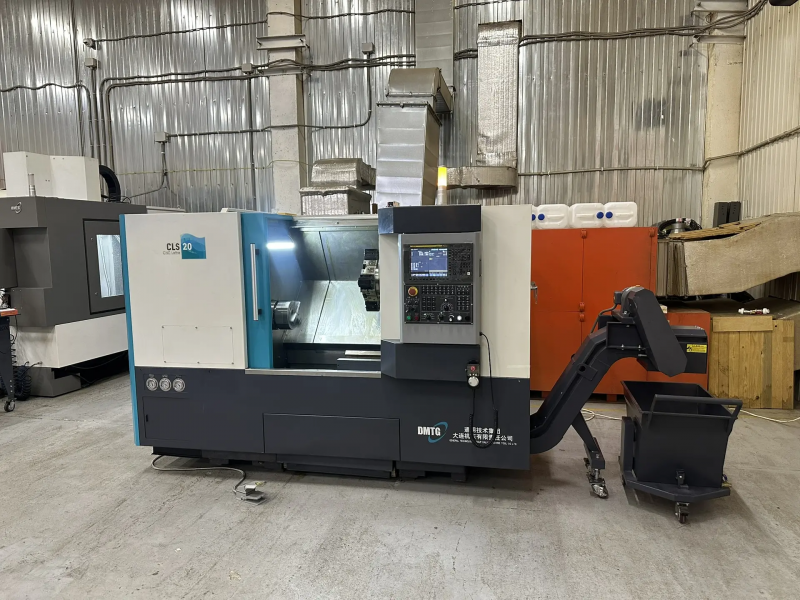

Токарный станок DMTG CLS-20 (CT-40) с наклонной станиной с ЧПУ Fanuc 0i
Точный и быстрый вертикальный и горизонтальный привод.
В станке используются шарико-винтовые пары и линейные роликовые направляющие, которые отличаются высокой эффективностью передачи и точностью, что позволяет резцедержателю перемещаться быстро и стабильно. Высокая точность позиционирования.
Скорость
Высокоскоростной шпиндель с бесступенчатым увеличением оборотов до 4500 об/мин.
Точность
Высокая точность и повторяемость за счет установленных направляющих качения в сочетании с ШВП.
Станина
Цельнолитая станина с наклоном 45° имеет большую жесткость.
Магазин
8-позиционный гидравлический револьверный магазин с высокой скоростью смены инструмента.
Опции
Высокий уровень автоматизации за счет возможности установки приводного инструмента и барфидера.
Основные характеристики
Система управления
Шпиндель
Перемещение и подачи
Сменщик инструмента
Задняя бабка
Параметры подключения
Габариты
Точность
• Высокопроизводительный двухосевой токарный станок с ЧПУ по металлу с наклонной станиной DMTG CLS-20 используется для обработки деталей длиной до 450 мм, а также для нарезания резьбы, сверления, растачивания;
• Используется 8-позиционная гидравлическая система сменщика инструмента;
• Установлена система подачи СОЖ в зону обработки с баком емкостью 200 литров, автоматическая импульсная система смазки ходовых винтов и направляющих, циркуляционная система смазки шпиндельной бабки;
• Габариты станка при боковом подключении составляют 3900×1700×2000 мм, а при заднем - 2900×2870×2000 мм.
• Токарные станки с наклонной станиной используются для обработки изделий из стали, цветных металлов и сплавов в электронной, аэрокосмической, медицинской промышленности, приборостроении, военно-промышленном комплексе.
Комплект поставки:
- Гидравлический 3-кулачковый токарный патрон Ø200 мм без проходного отверстия
- Комплект сырых кулачков
- 8-позиционный гидравлический сменщик инструмента
- Гидравлическая задняя бабка
- 4 расточных блока, 4 прижимных планки для проходного резца,3 переходные втулки
- Педаль зажима / розжима токарного патрона
- Бесступенчатое регулирование скорости вращения шпинделя
- Ленточный транспортер для удаления стружки
- Тележка для сбора стружки
- Кабинетная защита зоны резания
- Освещение рабочей зоны
- Система подачи СОЖ
- Теплообменник электрошкафа
- Автоматическая система смазки
- Инструмент для обслуживания станка
- Документация на русском языке
|
Конструктивные особенности |
|
 |
Конструкция высокой степени жесткости. Благодаря цельнолитой станине, направляющие рельсы станины расположены под углом наклона 45°, а также увеличенное несущее сечение, обеспечивают хорошую степень жесткости и амортизацию, что в свою очередь является залогом высокоточной резки. |
 |
Высокая производительность, низкий уровень шума. В системе главного привода станка используется серводвигатель переменного тока и высокоэффективный параллельный клиновой ремень прямого привода шпинделя. Предотвращение возникновения шума из-за работы приводной цепи редуктора. |
|
Цепь привода редуктора. На переднем и заднем концах шпинделя используются прецизионные высокоскоростные подшипниковые узлы шпинделя NSK. Предварительное натяжение для поддержки шпиндельной бабки с оптимальным шагом, чтобы шпиндель имел высокую степень жесткости и мог совершать быстрый ход. |
 |
Высоконадежный резцедержатель. Гидравлический резцедержатель высокой степени жесткости. Отличается высокой надежностью и высокой точностью при повторном позиционировании. |
 |
Автоматическая централизованная система смазки. Обеспечение постоянной и эффективной смазки направляющих и шарико-винтовых пар. |
 |
Система охлаждения удаления стружки. Для выполнения принудительного охлаждения и автоматического удаления стружки в ходе токарной обработки, независимая система охлаждения для удаления стружки оснащена охлаждающим насосом с большим расходом и устройством для удаления стружки цепного типа. |
|
Полностью закрытый тип защиты. Предотвращение протечки охлаждающей жидкости и обеспечение безопасный и удобной работы оператора. |
|
Дополнительные системы ЧПУ |
||||
|
Система ЧПУ |
Мотор шпинделя |
Двигатель оси X/Z |
Характеристики винта (диаметр × ход резьбы) |
Скорость ускоренного перемещения (скорость резки) |
|
FANUC 0i TF (5) (стандартная комплектация) |
11/15 кВт, 70/95.5 Н*м, 10000 об/мин | 1.2/1.4 кВт, 7/10.5 Н*м, 3000/2000 об/мин | X: 28x08 мм / Z: 36x12 мм | 20/24 м/мин (0-5000) |
| Гуанчжоу ЧПУ 988TD |
ZJY265A-11BM 11/15 кВт, 72/100 Н*м, 7000 об/мин |
130SJT-MZ100D 130SJTE-M150D 2.5/3.9 кВт, 10/15 Н*м, 3000/3000 об/мин |
X: 28x08 мм / Z: 36x12 мм | 20/24 м/мин (0-5000) |
| FANUC 0i TF (1) | 11/15 кВт, 70/95.5 Н*м, 8000 об/мин | 1.6/3 кВт, 8/12 Н*м, 3000/4000 об/мин | X: 28x08 мм / Z: 36x12 мм | 20/24 м/мин (0-5000) |
| SIEMENS SINUMERIK 828D |
IPH3131-1DF02-0KA0 11/14.3 кВт, 70/91 Н*м, 10000 об/мин |
1FK2306-4AC11-0MB0 1FK2306-4AC01-0MB0 2.2/2/2 кВт, 12/12 Н*м, 3300/3300 об/мин |
X: 28x08 мм / Z: 36x12 мм | 20/24 м/мин (0-5000) |
