Опции
Установочный комплект УЦИ с оптическими линейками на две оси – SINO 1000mm, 1500mm,2000mm |
239 076 ₽
8 473 BYN
1 459 594 KZT
270 224 KGS
1 552 870 AMD
$3 383,31
3 271,68 €
|
![]() ![]() ![]() |
|
Люнет подвижный d76-216 мм |
21 450 ₽
760 BYN
130 953 KZT
24 244 KGS
139 322 AMD
$303,55
293,53 €
|
![]() ![]() ![]() |
|
Люнет неподвижный d152-304 мм |
33 103 ₽
1 173 BYN
202 096 KZT
37 415 KGS
215 011 AMD
$468,46
453,00 €
|
![]() ![]() ![]() |
|
4-кулачковый токарный патрон d315 мм |
44 444 ₽
1 575 BYN
271 337 KZT
50 234 KGS
288 677 AMD
$628,95
608,20 €
|
![]() ![]() ![]() |
|
Быстросменный картриджный резцедержатель |
67 425 ₽
2 390 BYN
411 638 KZT
76 209 KGS
437 944 AMD
$954,17
922,69 €
|
![]() ![]() ![]() |
|
Конусная линейка |
116 476 ₽
4 128 BYN
711 101 KZT
131 651 KGS
756 545 AMD
$1 648,32
1 593,94 €
|
![]() ![]() ![]() |
|
Планшайба d480 мм |
30 040 ₽
1 065 BYN
183 401 KZT
33 954 KGS
195 121 AMD
$425,12
411,09 €
|
![]() ![]() ![]() |
|
Привод шпинделя 11 кВт |
107 275 ₽
3 802 BYN
654 931 KZT
121 251 KGS
696 785 AMD
$1 518,12
1 468,03 €
|
![]() ![]() ![]() |
|
Вращающийся упорный центр Морзе 5 |
11 030 ₽
391 BYN
67 338 KZT
12 467 KGS
71 641 AMD
$156,09
150,94 €
|
![]() ![]() ![]() |
Основные характеристики
Код номенклатуры | 48887 |
Производитель | DMTG |
Страна-производитель | КНР |
Макс. диаметр заготовки | 500 мм |
Макс. длина заготовки | 1500 мм |
Скорость вращения | 26-2000 об/мин |
Количество скоростей | 16 |
Диаметр пиноли | 75 мм |
Фланец шпинделя | Camlock D8 (DIN 55029, ISO 702/II) |
Наибольший диаметр обработки над суппортом | 290 мм |
Наибольший диаметр обработки над выемкой станины (ГАП) | 760 мм |
Ширина станины | 394 мм |
Внутренний конус пиноли в задней бабке | метрический 90 мм (1:20) МК5 |
Перемещение пиноли в задней бабке | 150 мм |
Ход верхней каретки суппорта | 130 мм |
Ход поперечной каретки суппорта | 348 мм |
Пределы шага нарезаемых метрических резьб | 0.35-80 (73 шага) мм |
Пределы шага нарезаемых дюймовых резьб | 80-7/16 (47 шагов) ниток/дюйм |
Пределы шага нарезаемых модульных резьб | модуль 0.2-40 (45 шагов) |
Пределы шага нарезаемых питчевых резьб | 160-7/8 DP (47 шагов) |
Высота державки резца | 25х25 мм |
Продольная подача | 0.044-1.48 (45 подач) мм/об |
Поперечная подача | 0.022-0.74 (45 подач) мм/об |
Макс. длина обработки над ГАП | 280 мм |
Скорость ускоренного продольного перемещения | 4200 мм/мин об/мин |
Скорость ускоренного поперечного перемещения | 2100 мм/мин об/мин |
Крутящий момент | 2370 Н*м |
Объем масляного бака | 12.5 л |
Параметры подключения
Мощность двигателя | 7.5 кВт |
Габариты
Длина | 3430 мм |
Ширина | 1230 мм |
Высота | 1295 мм |
Вес | 2420 кг |
Дополнительные параметры
Длина выемки станины | 280 мм |
Диаметр / шаг продольного ходового винта | 40 / 12 мм |
Проходное отверстие шпинделя | 82 мм |
Диаметр обработки в выемке статины | 760 мм |
Угол поворота верхней каретки суппорта | +45/-45 ° |
Максимальный вес обрабатываемой заготовки | 300 кг |
Модельный ряд
Модель | Макс. диаметр заготовки | Макс. длина заготовки |
---|---|---|
СDS6250B/750 | 500 мм | 750 мм |
СDS6250B/1500 (В наличии) | 500 мм | 1500 мм |
СDS6250B/1500 с УЦИ | 500 мм | 1500 мм |
СDS6250B/2000 (В наличии) | 500 мм | 2000 мм |
Особенности

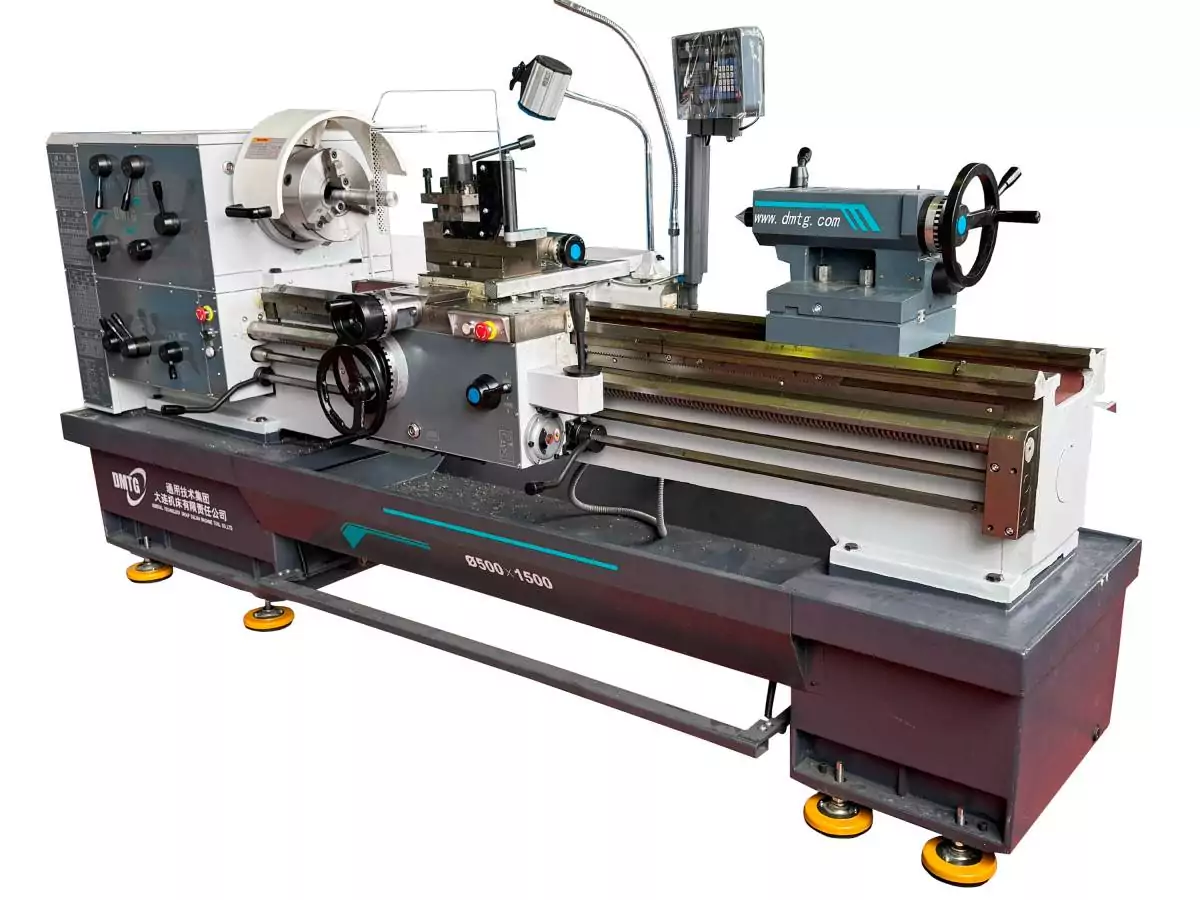

Токарный станок по металлу DMTG СDS6250B/1500 применяется для обработки заготовок с диаметром до 500 мм и длиной до 1500 мм. Станок позволяет нарезать метрические, дюймовые, модульные и питчевые резьбы;
Для точения длинных конусов ось задней бабки смещается в обе стороны на 15 мм. Торможение вращения шпинделя осуществляется электромагнитной тормозной муфтой;
Задняя бабка с пинолью диаметром 75 мм и ходом 150 мм позволяет обрабатывать заготовки осевым инструментом (сверла, развертки);
Токарный станок оснащен системой подачи СОЖ, которая обеспечивает эффективное удаление стружки и продлевает срок службы станка;
Закаленные, упрочненные и отшлифованные направляющие обеспечивают профессиональную обработку и надежную стабильную работу.
Рекомендации по применению
Токарный станок по металлу DMTG СDS6250B используется для работ в различных отраслях промышленности в условиях мелкосерийного и среднесерийного производства.
Комплект поставки:
Обзор опций
![]() |
Устройство цифровой индикации SDS6 |
Универсальный токарный станок DMTG серии CDS опционально может быть оснащен УЦИ SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16-ти битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. |
