Гидравлический вертикально-гибочный пресс COMPACT-31135, марка FABTEC

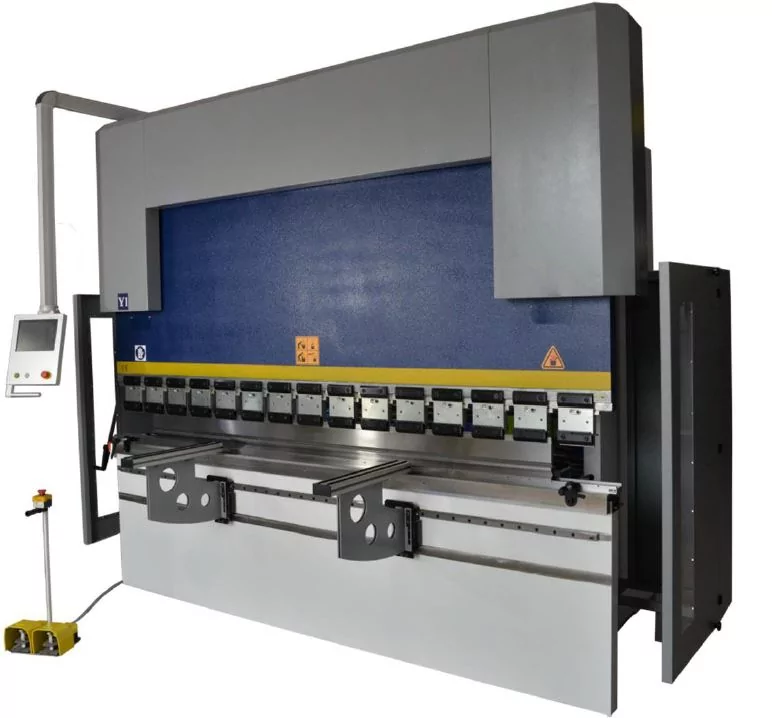

Главное фото
Вид спереди. Гидравлический вертикально-гибочный пресс COMPACT-31135, марка FABTEC
Вид сзади. Гидравлический вертикально-гибочный пресс COMPACT-31135, марка FABTEC
Стандартная матрица и пуансон
Пальцевый блок
Гидравлический вертикально-гибочный пресс COMPACT-31135, марка FABTEC
Вид спереди. Гидравлический вертикально-гибочный пресс COMPACT-31135, марка FABTEC
Вид сзади. Гидравлический вертикально-гибочный пресс COMPACT-31135, марка FABTEC
Стандартная матрица и пуансон
Пальцевый блок
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая город

Гидравлический вертикально-гибочный пресс COMPACT-31135, марка FABTEC

Цена:
3 187 919 ₽
105 913 BYN
20 356 616 KZT
3 673 289 KGS
17 186 920 AMD
$43 497,90
41 910,00 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




3 187 919 ₽
105 913 BYN
20 356 616 KZT
3 673 289 KGS
17 186 920 AMD
$43 497,90
41 910,00 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
В корзину
Быстрый запрос
Под заказ

Добавить опцию

Ось R для COMPACT-31100, COMPACT-31135, COMPACT-31175, COMPACT-31220
397 127 ₽
13 194 BYN
2 535 874 KZT
457 591 KGS
2 141 018 AMD
$5 418,64
5 220,83 €
Моторизированная система компенсации прогиба с CNC управлением для 31135, 31175, 31220
308 891 ₽
10 262 BYN
1 972 437 KZT
355 920 KGS
1 665 312 AMD
$4 214,69
4 060,83 €
Ручная система компенсации прогиба листа для 31100, 31135, 31175, 31220
198 595 ₽
6 598 BYN
1 268 140 KZT
228 832 KGS
1 070 680 AMD
$2 709,75
2 610,83 €
Характеристики

Основные характеристики

Код номенклатуры
62934
Производитель
Страна-производитель
Турция
Тип привода
Гидравлический
Рабочая длина
3100 мм
Усилие
135 т
Расстояние между колоннами
2550 мм
Глубина подачи (зёв)
250 мм
Рабочая скорость по оси Y
160 мм/с
Рабочая скорость по оси X
200 мм/с
Рабочая скорость возврата инструмента ось Y
140 мм/с
Рабочая скорость гиба ось Y
10 мм/c
Ход
180 мм
Просвет
400 мм
Ход по оси Х
750 мм
Высота стола
850 мм
Объем масляного бака
200 л

Параметры подключения

Мощность двигателя
11 кВт

Габариты

Длина
3760 мм
Ширина
2150 мм
Высота
2450 мм
Вес
6500 кг

Дополнительные параметры

Ход по оси R
250 мм
Рабочая скорость по оси R
200 мм/с
Описание

Особенности

  • Вертикально-гибочный пресс COMPACT-31135, марка FABTEC с системой ЧПУ CybTouch 8 удобный в управлении, гарантирует высокую производительность и надежность в работе;

  • Моноблочная стальная рама снижает изгиб под нагрузкой и уменьшает вибрации при работе на высоких скоростях;

  • Возможно оснастить (опционально) моторизированной или ручной системой компенсации прогиба листа, а также осью R с управлением от CNC;

  • Высокая точность угла гибки за счёт электронной синхронизации работы гидроцилиндров. Осуществляется электронно-регулируемыми клапанами;

  • Низкое потребление электроэнергии, плавное регулирование скорости рабочего хода, дистанционное педальное управление с кнопкой аварийного отключения. Режим работы: ручной и автоматический.

Рекомендации по применению

  • Подходит для выполнения разнообразных работ с высокой производительностью.

  • Листогибочный пресс применяется для изготовления корпусных деталей оборудования, транспорта, электротехнических устройств для предприятий.

Стандартная комплектация:

  • Управление по 3-м осям Y1-Y2-X;
  • Панель управления - Cybelec Cyb Touch 8;
  • Задний упор - Автоматический;
  • Крепление ШВП и линейные направляющие;
  • Пальцевые блоки – 2шт на заднем упоре;
  • Передняя поддержка, раздвижные передние рычаги 2шт;
  • Гидравлический цилиндр - 2 цилиндра;
  • Электронная синхронизация;
  • Гидравлический блок - марки мировых производителей;
  • Электрические компоненты - марки мировых производителей;
  • Подсветка заднего упора;
  • Европейская система крепления инструмента;
  • Держатель матрицы на 60мм;
  • 4-х лучевая матрица + пуансон на всю длину. Один кусок 805мм сегментированный.



Стандартный инструмент:

Контроллер CYBELEC Cyb Touch:





  • Большой, яркий и контрастный сенсорный дисплей;
  • Простые страницы, четкий дисплей, крупные клавиши;
  • Интуитивно понятный, удобный интерфейс;
  • Удобное беспроводное резервное копирование программного обеспечения данных;
  • Обновление с помощью PC или ноутбука;
  • Большой выбор языков;
  • Различные автоматические расчеты изгиба;
  • Офлайн 2D программного обеспечения;
  • Возможность управления 4-мя осями;
  • Автоматический изгиб последовательности;






  • Видеонаблюдение с помощью беспроводной связис ПК или ноутбука;
  • USB-порт для карты памяти для передачи данных / резервного копирования.
  • Программирование всех частей в одну страницу;
  • Простая установка и обучение;
  • Контекстная помощь и предупреждение ч/з всплывающие окна;
  • 99 повторяемых изгибов;
  • Библиотека из 50 верхних и нижних инструментов;
  • Точное позиционирование управления с обратной связью по скорости, давления и параллели;
  • Резервное копирование объекта программы, инструмент для создания библиотеки и параметров машины со стандартным программным обеспечением резервного копирования Cybelec;

  • Связь с машиной для полномасштабного графического программирования в офисе со стандартной PC 1200, программное обеспечение 2D (офлайн программного обеспечения);
  • Легкая регулировка для повышения точности, простой доступ к параметрам машины;
  • Последовательность программирования для большого числа гибов;
  • Ввод угла и изгиба корректировки непосредственно на контроллере;
  • Все основные функции;
  • СЕ по управлению безопасности;
  • Более 20 вариантов языка;
  • Надежный и эргономичный дизайн;
  • Быстрая скорость ввода.

  • Автоматическая настройка усилия гибки;
  • Возможность получения с одного раза (без опробования) желаемого угла гибки, вводя перед этом тип материала, толщину, ширину и длину листа;
  • Автоматическая настройка позиций заднего упора согласно программе гибки;
  • Последовательность гибки;
  • Автоматический подсчет рабочего хода, соответствующего заданному углу гибки;
  • Совместимость сгибаемых деталей и инструментов;
  • Возможность обратного вызова сохраненных программ.



Возможные опции для удобства работы:
Система бомбирования (может быть как ручной, так и с управлением от CNC)

  Ось R, с управлением CNC


Система быстрого крепления верхнего инструмента (Европейская модель) Amada Promekam



Ручная система компенсации стола (бомбирование)
  Электромеханическая CNC система компенсации стола (бомбирование)
  Система лазерной защиты пальцев оператора
