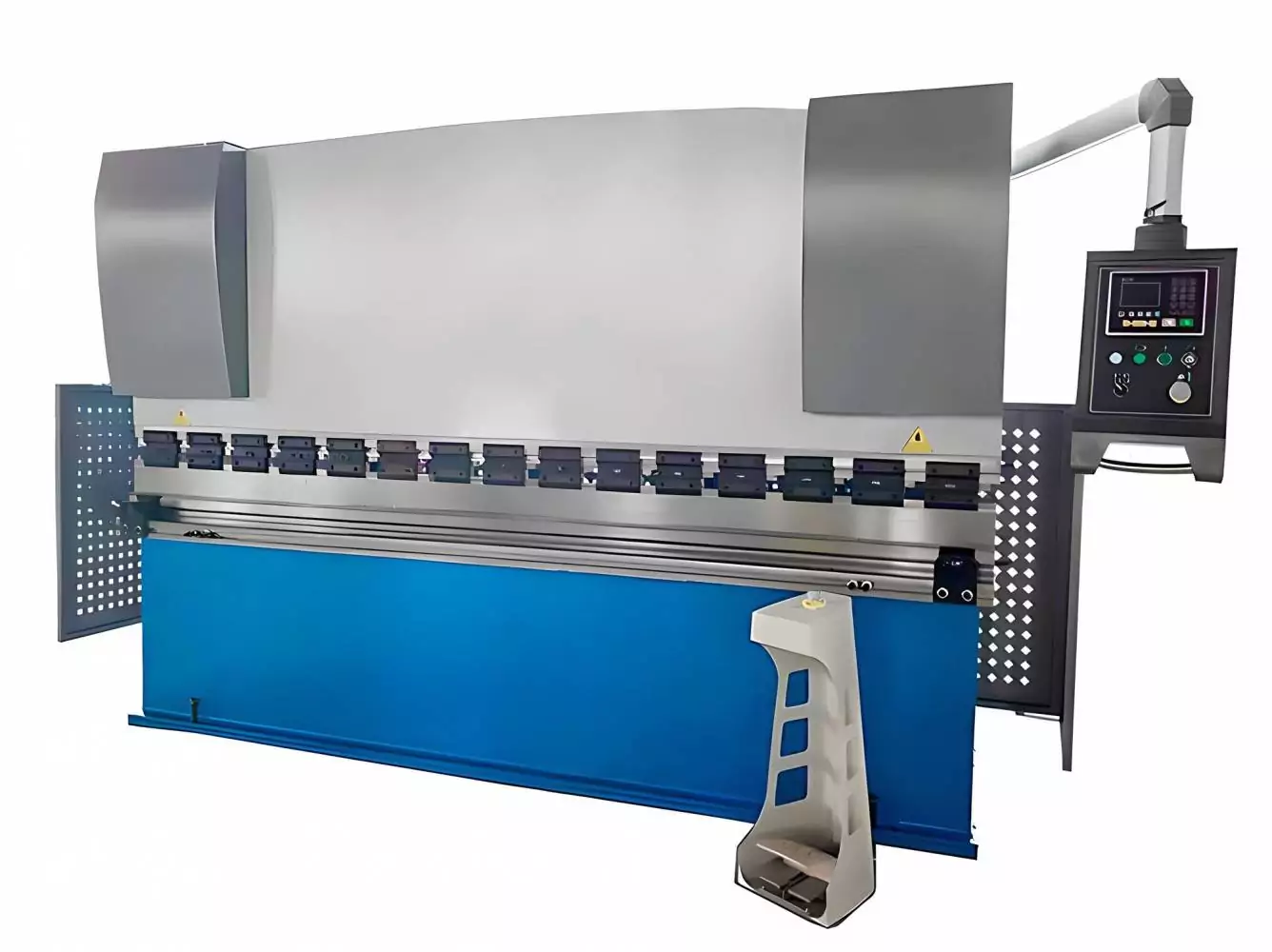

Гибочный пресс PBH100/3200 с ЧПУ E22 с ручной компенсацией прогиба
Популярная модель!
Поддерживает 2 оси: X и Y. Расчет положения блока (угла гиба) производится вручную. Задний упор, ось Х, на электромоторах. Множество опций помогут раскрыть новые возможности пресса. Например, контроллер Estun E300 с дополнительными осями X и R и моторизированная или ручная система компенсации прогиба.
Эффективность
Управление ЧПУ, удобный интерфейс и широкий спектр опций. Максимальное усилие пресса 100 т.
Универсальность
Серия PBH является самой популярной среди нашего ассортимента гибочных прессов и обладает лучшим соотношением цена/качество.
Надёжность
Мы сотрудничаем с производителями оборудования напрямую, что дает гарантию на оборудование и комплектующие к нему. В нашем каталоге представлен широкий ассортимент моделей.
Гарантия
Станки изготавливаются из высококачественных материалов и проходят комплексные испытания перед поставкой.
Система управления
Основные характеристики
Регулировка ползуна
Задний упор
Масляный насос
Параметры подключения
Габариты
• Гибочный пресс PBH100/3200 с ЧПУ E22 с ручной компенсацией прогиба, марка FABTEC применяется для гибки металлических заготовок с усилием до 100 тонн;
• Прошедшая термическую обработку конструкция пресса отличается надежностью и износостойкостью;
• Установлена надёжная гидравлическая система Bosch-Rexroth с компонентами от мировых производителей. Синхронизация работы гидроцилиндров происходит через торсионный вал. Такой простой и надежный способ позволяет обеспечить высокую точность работы пресса;
• Предусмотрена защита от несанкционированного проникновения в зону заднего упора. При открытии задней стенки срабатывает концевой выключатель безопасности;
• В комплект входит ручная система компенсации прогиба, что позволяет минимизировать деформации при работе с заготовками большой длины;
• Система управления E22 — удобное и функциональное решение для листогибочных прессов, поддерживающее управление двумя осями (X и Y). Контроллер обеспечивает настройку ограничений хода, отображение текущего положения с точностью 0,1 мм и возможность программирования до 30 последовательностей гибки с 15 шагами каждая;
• Реализована функция корректировки угла без сложных расчетов, а также выбор системы измерения (мм/дюймы). Доступны ручной и автоматический режимы работы, а интуитивный интерфейс с тремя рабочими страницами (одношаговый, многошаговый, параметры) упрощает эксплуатацию.
• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.
Преимущества ЧПУ E-22:
| Поддержка двух осей | Управление осями X и Y |
|
Расчет угла вручную
|
Оператор определяет положение блока (угла гиба) вручную |
| Электромоторный задний упор | Ось X управляется электромоторами с малой скоростью |
| Ограниченная точность угла | Точный угол достигается только после пробных гибов и ручной корректировки |
| Простота управления | Подходит для большинства задач, удобна в эксплуатации |
| Ограничение хода | Настройка пределов заднего упора и траверсы |
| Точное отображение параметров | Фиксация положения заднего упора с точностью 0.1 мм |
| Контроль осей X/Y | Отображение позиций для удобства работы |
| Пошаговое программирование | Возможность гибки с последовательным вводом данных |
| Ручной режим работы | Позволяет выполнять операции без автоматических программ |
| Гибкость программирования | Поддержка 30 программ по 15 шагов в каждой |
| Программирование угла в градусах | Встроенная функция корректировки без сложных расчетов |
| Выбор системы измерения | Поддержка дюймовой и метрической системы |
| Три рабочих режима | Контроллер имеет три страницы: одношаговый, многошаговый, параметры |
Пример профилей, получаемых при использовании гибочного пресса (в зависимости от инструмента):
Пример инструмента для прессов с усилием 100-125 тонн (форма инструмента может меняться в зависимости от партии станков):
Опционально вы можете приобрести для листогибочного пресса:
Контроллер E300 — специализированное устройство ЧПУ (числовое управление) для гибочного станка, которое включило в себя многолетний опыт ESTUN.
Устройство E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB, также оно имеет уникальную технологию управления приводом.
Устройство E300 предназначено для управления с помощью кнопок на передней панели. В то же время выключатель насоса и кнопка аварийного останова устанавливаются в специальном подвесном шкафу в соответствии с требованиями пользователя.
Контроллер E300 имеет простой и интуитивно понятный интерфейс. Интерфейс обладает следующими особенностями:
- Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось C;
- Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
- Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;
- Опционально гидравлическое или механическое управление для оси С;
- Программирование абсолютного значения или угла;
- Вы можете легко создавать резервные копии, восстанавливать, импортировать и экспортировать параметры для ввода машины в эксплуатацию;
- Редактируйте программу на одной странице, чтобы повысить эффективность работы;
- Вы можете запрограммировать время задержки (время удержания) и задержку отвода с помощью устройства вместо реле времени;
- Предотвращение застревания матрицы;
- Зазор можно регулировать для повышения эффективности работы;
- Автоматическая регулировка положения точки зажима;
- Вы можете в любое время просмотреть состояние входов, выходов, клапанов и неисправностей на экране монитора;
- Автоматическая регулировка нулевого положения оси R;
- Материалы и информация о матрице являются программируемыми;
- Три режима работы (толчковый, одиночный, непрерывный) для заданий;
- Настройка языка и единицы измерения;
- Порты ввода-вывода могут быть распределены свободно, и устройство может обнаружить их во избежание задвоения;
- Двустороннее позиционирование и одностороннее позиционирование;
- Функция очистки от стружки;
- Обучение или поиск контрольной точки;
- Ось, которая управляется сервосистемой, может перемещаться вручную;
- Запоминание в реальном времени параметров, позиции и программы на случай непредвиденных ситуаций, таких как отключение электропитания.
