Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC

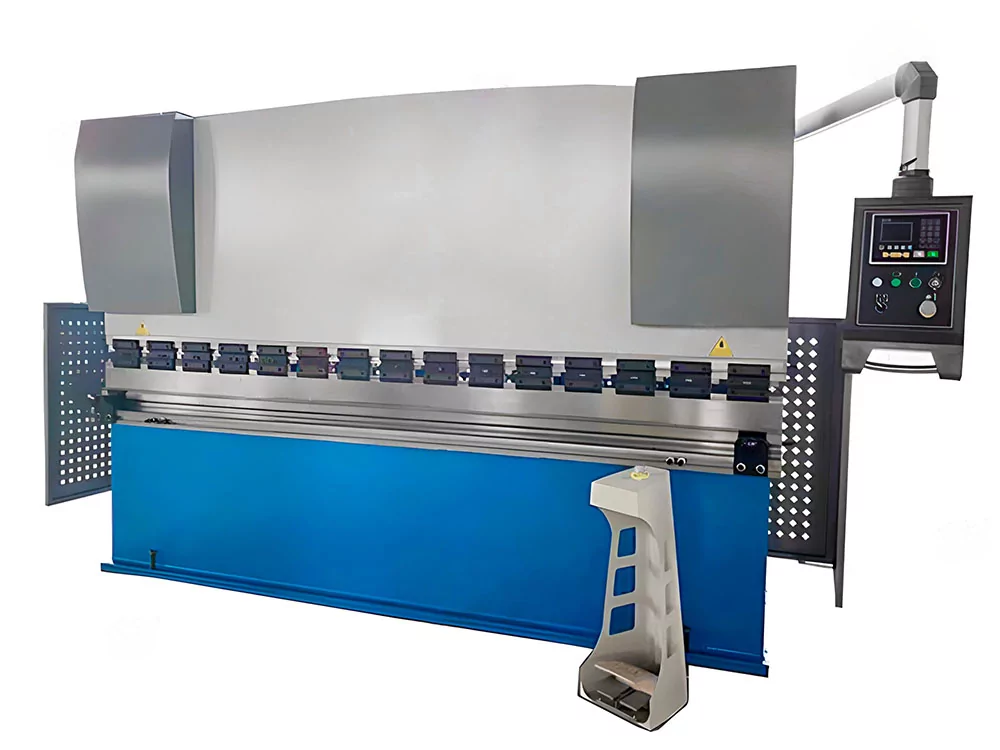

Главное фото
Контроллер Estun E22
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Стандартные матрица и пуансон
Вид сбоку. Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Вид сзади. Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Вид спереди. Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Контроллер Estun E22
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Стандартные матрица и пуансон
Вид сбоку. Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Вид сзади. Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Вид спереди. Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая город

Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC

Цена:
1 533 820 ₽
48 683 BYN
8 505 063 KZT
1 588 115 KGS
7 300 359 AMD
$18 434,31
16 950,64 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




1 533 820 ₽
48 683 BYN
8 505 063 KZT
1 588 115 KGS
7 300 359 AMD
$18 434,31
16 950,64 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
В корзину
Быстрый запрос
Под заказ

Добавить опцию

Ручная система компенсации прогиба для PBH 80x3200
196 670 ₽
6 242 BYN
1 090 539 KZT
203 632 KGS
936 069 AMD
$2 363,69
2 173,45 €
Моторизированная система компенсации прогиба для PBH 80x3200
253 180 ₽
8 036 BYN
1 403 888 KZT
262 142 KGS
1 205 034 AMD
$3 042,86
2 797,96 €
Контроллер Estun E 300 с осями X и R для PBH
452 120 ₽
14 350 BYN
2 507 014 KZT
468 124 KGS
2 151 907 AMD
$5 433,83
4 996,49 €
Характеристики

Основные характеристики

Код номенклатуры
54315
Производитель
Страна-производитель
КНР
Рабочая длина
3200 мм
Усилие
80 т
Расстояние между колоннами
2500 мм
Глубина подачи (зёв)
250 мм
Оси
Y,X,
Ход
120 мм
Просвет
380 мм

Параметры подключения

Электропитание
3x380/50 В/Гц
Мощность двигателя
7.5 кВт

Габариты

Длина
3600 мм
Ширина
1650 мм
Высота
2250 мм
Вес
6000 кг

Документы для скачивания

Инструкция для контроллера ESTUN E-300
Описание

Особенности

  • Гидравлический листогибочный пресс PBH80/3200 с контроллером E22, марка FABTEC применяется для гибки металлических заготовок с усилием до 80 тонн;

  • Надёжная гидравлическая система Bosch-Rexroth с компонентами от мировых производителей позволяет производить гибку с высокой скоростью и точностью. Мощные гидроцилиндры синхронизированы за счёт жёсткого соединения через торсионный вал;

  • Конструкция станка выполнена из прочной сварной рамы, прошедшей термическую обработку для снятия напряжения;

  • Манометр и регулятор усилия позволяют с высокой точностью настраивать пресс на работу с необходимой толщиной листа. Для облегчения расположения листа на рабочем столе предусмотрены кронштейны поддержки листа с регулируемым перекидным упором;

  • На поворотном кронштейне находится двухосевой контроллер Estun E22. Управление по оси X и Y осуществляется при помощи контроллера.

Рекомендации по применению

  • Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Профили, получаемые при использовании гибочного пресса:

Обзор опций

Опционально вы можете приобрести для листогибочного пресса FERRUM:

Контроллер E300 — специализированное устройство ЧПУ (числовое управление) для гибочного станка, которое включило в себя многолетний опыт ESTUN.

Устройство E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB, также оно имеет уникальную технологию управления приводом.

Устройство E300 предназначено для управления с помощью кнопок на передней панели. В то же время выключатель насоса и кнопка аварийного остановки устанавливаются в специальном подвесном шкафу в соответствии с требованиями пользователя.

Контроллер E300 имеет простой и интуитивно понятный интерфейс. Интерфейс обладает следующими особенностями:

  • Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось C;
  • Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
  • Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;
  • Опционально гидравлическое или механическое управление для оси С;
  • Программирование абсолютного значения или угла;
  • Вы можете легко создавать резервные копии, восстанавливать, импортировать и экспортировать параметры для ввода машины в эксплуатацию;
  • Редактируйте программу на одной странице, чтобы повысить эффективность работы;
  • Вы можете запрограммировать время задержки (время удержания) и задержку отвода с помощью устройства вместо реле времени;
  • Предотвращение застревания матрицы;
  • Зазор можно регулировать для повышения эффективности работы;
  • Автоматическая регулировка положения точки зажима;
  • Вы можете в любое время просмотреть состояние входов, выходов, клапанов и неисправностей на экране монитора;
  • Автоматическая регулировка нулевого положения оси R;
  • Материалы и информация о матрице являются программируемыми;
  • Три режима работы (толчковый, одиночный, непрерывный) для заданий;
  • Настройка языка и единицы измерения;
  • Порты ввода-вывода могут быть распределены свободно, и устройство может обнаружить их во избежание задвоения;
  • Двустороннее позиционирование и одностороннее позиционирование;
  • Функция очистки от стружки;
  • Обучение или поиск контрольной точки;
  • Ось, которая управляется сервосистемой, может перемещаться вручную;
  • Запоминание в реальном времени параметров, позиции и программы на случай непредвиденных ситуаций, таких как отключение электропитания.

Панель управления:

Структура меню:

Преимущества E-300 перед E-21:

Контроллер E-21 Контроллер E-300
Поддерживаются 2 оси, а именно, ось X, ось Y; Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось C;
Расчет положения блока (угла гиба) вручную; Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
Задний упор, ось Х, на электромоторах (маленькая скорость); Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;

Нет возможности задать точный угол. Только примерные показатели по оси Y. Точный угол получается только после пробных гибов и составления оператором таблицы показаний по оси Y;

Программирование абсолютного значения или угла;
Нет; Автоматическая регулировка нулевого положения оси R;
Нет; Материалы и информация о матрице являются программируемыми. Возможность корректировок по свойствам металла;
Нет; Сохранение программ на внешний носитель;
Нет; Восстановление бэкапа через флешку;
Нет; Библиотека инструментов;
Нет; Поправка угла любого шага;
Нет; Изменение цвета верхней части дисплея когда станок готов к работе;
Нет; Подсказки в виде схем при программировании в многошаговом режиме;
Имеется 3 страницы для работы с контроллером (одношаговый, многошаговый, параметры). Лёгкость передвижения в панели управления для получения информации для программирования.
