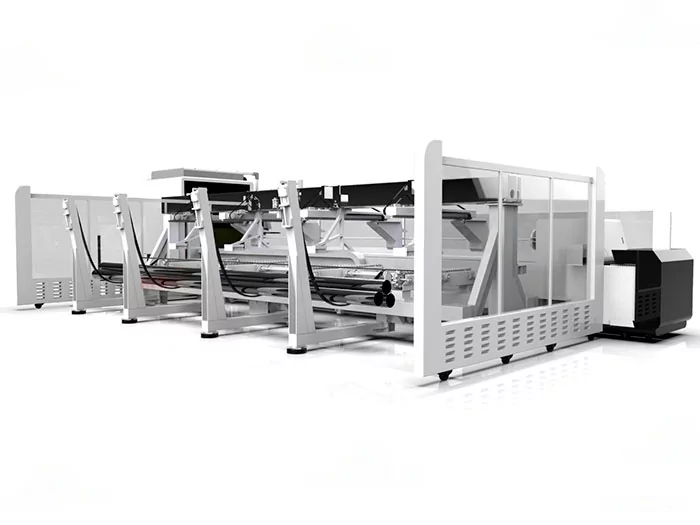

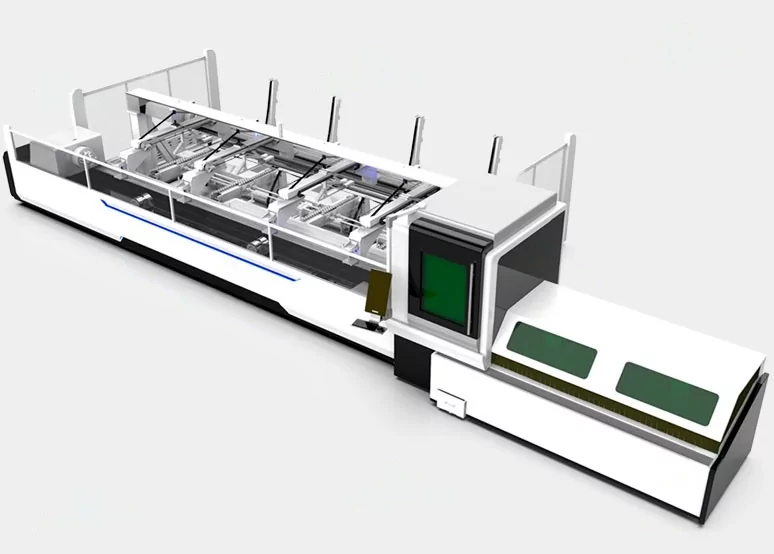

Лазерный труборез Gweike GKS6024TA (240 мм патроны, автоматическая загрузка труб)

Сварная станина из труб

Внутренняя структура станины выполнена из сортового металла, она состоит из множества сваренных секций из профильных прямоугольных труб. Для увеличения прочности станины и возможных деформаций, каждая секция усиливается ребрами жесткости. После сварки станина проходит процедуру высокотемпературного отжига для снятия напряжений в металле. Пазы под линейные направляющие фрезеруются на прецизионном продольно фрезерном обрабатывающем центре;

Raytools головка

Весь диапазон фокусных расстояний находятся под контролем системы управления станком CypCut. Необходимое фокусное расстояние автоматически регулируется в процессе работы, это помогает достигать наилучшего эффекта резки металлических листов различной толщины. Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением. Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.

Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе. Преимущества лазерных головок Raytools:

• Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока
• Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм
• Удобная установка линзы, быстрый и легкий доступ к защитному стеклу
• Конструкция сопла с применением вспомогательных газов и защитной заслонки удобна при резке высокоотражающих материалов и предотвращает разбрызгивание металла
• Встроенные каналы с двойным контуром охлаждения обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз
• Для коллимационной и фокусирующей линзы используются синглетные, дублетные или асферические линзы, в соответствии с параметрами лазера, для обеспечения оптимальной фокусировки и качества луча;

Редукторы скорости Motoreducer, Франция

Мотор редуктор производства Motoreducer Франция. Это лучшее сочетание цена — качество. Конструкция редуктора обеспечивает долгий и непрерывный срок службы;

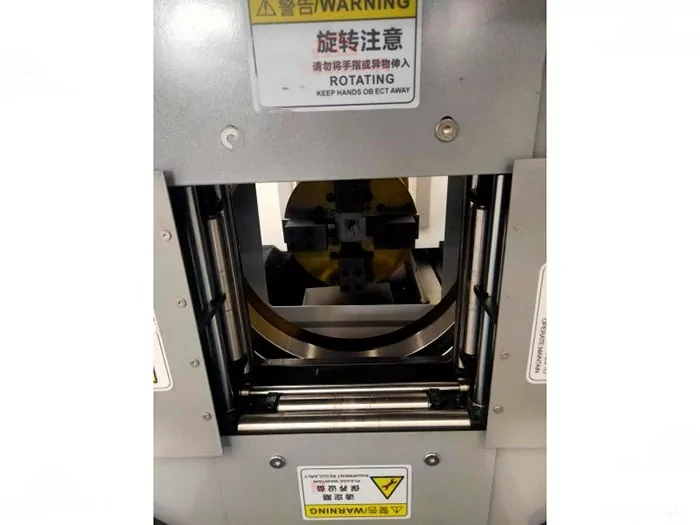

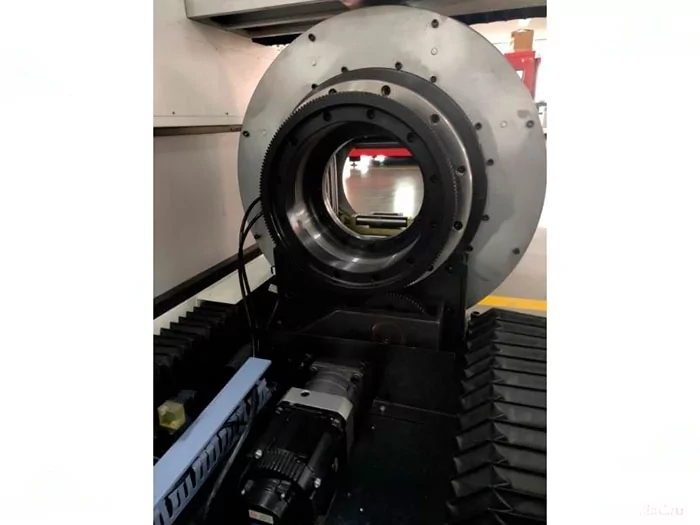

Конструкция зажима

Он принимает пневматическую конструкцию зажима с обеих сторон и может автоматически модулировать центр. Регулируемый диапазон диагонали составляет 20-240 мм. Система передачи вращения патронов: зубчатое колесо, не ремни, точность передачи выше;

Дробная автоматическая установка опоры

Он использует интеллектуальную конструкцию опоры трубы, которая может решить проблемы деформации в процессе резки длинных труб.5 поддерживающих опор автоматически поднимаются и опускаются;

Зубчатые рейки шестерня YYC

Косозубая зубчатая передача YYC Тайвань. По сравнению с прямозубой косозубая реечная передача обладает большей нагрузочной способностью. Обеспечивая высокую плавность зацепления и хода, она снижает уровень шума, может выдерживать дополнительные динамические нагрузки;

Комплексная аварийная сигнализация

Может быть передана на интерфейс через центр управления Он может заранее выявлять неисправности, уменьшать скрытые опасности и удваивать эффект проверки оборудования;

Система автоматической смазки

Станок оснащен централизованной автоматической системой подачи смазочной жидкости, что упрощает его обслуживание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок жизни узлов техники;

Дисплей операционной системы

Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая дышащая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании;

Водяной чиллер

Автоматическая система охлаждения лазера выполнена на базе промышленных водяных чиллеров от компании S&A серии CWFL или Tongfei серии TFLW. Имеет двойной контур охлаждения, один для лазерной головки, второй для лазерного источника. Высокопроизводительный блок водяного охлаждения, высококачественная титановая испарительная труба (пластинчатый испаритель из нержавеющей стали), циркуляционный многоступенчатый насос. Высокое качество, высокая эффективность, низкий уровень шума. Чиллер подходит для работы с излучателями известных брендов RAYCUS, IPG или MaxPhotonics;

Беспроводное управление и контроль

Беспроводное управление рукояткой, свободный контроль давления зажима, удобный и практичный, уменьшение деформации трубы;

Контроль рабочего диапазона луча и резка компонентов

Рабочий диапазон луча и режущих компонентов можно контролировать и быстро останавливать до остановки. Двойная гарантия фиксированного лимита может значительно улучшить оборудование и личную безопасность и снизить риск использования клиента;

Стабилизатор напряжения

Современные электронные компоненты очень требовательны в качественному питанию. Силовая часть станков выполнены на микроконтроллерах которые очень чувствительны к скачкам напряжения. На любом производстве скачки напряжения являются неотъемлемой частью производственного процесса будь то сварка, пуск станка, включение калорифера и т.д. Все эти процессы могут вывести из строя сложные электронные компоненты. Именно поэтому мы комплектуем станки стабилизатором напряжения;

Автоматическая система слежения

Он использует интеллектуальные опоры поддержки трубы для решения проблем деформации в процессе резки длинных труб.
