Спирально-навивной станок SPIRO Tubeformer 1602/3600 - Модульная модификация

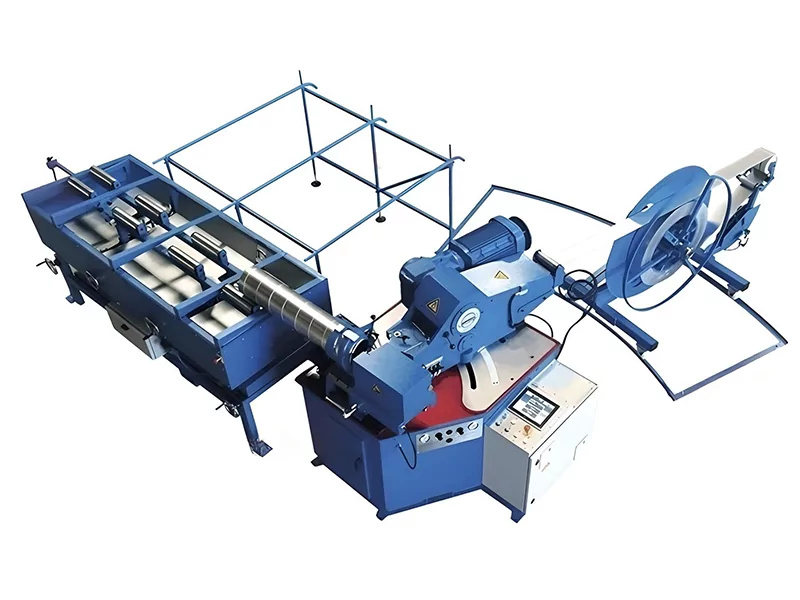

Главное фото
Станок SPIRO Tubeformer 1602/3600 в действии

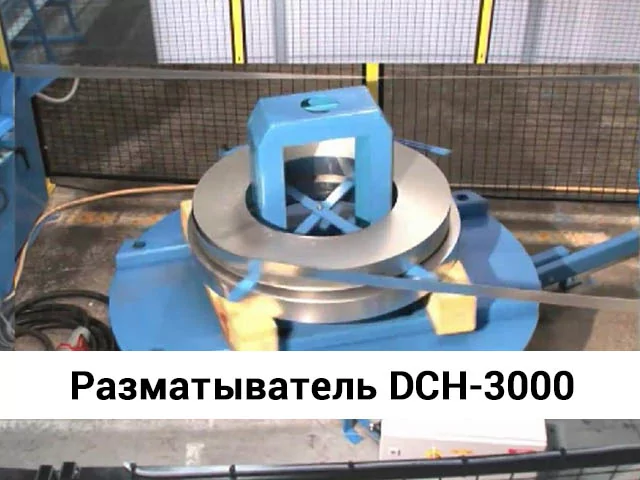

Разматыватель DCH-3000

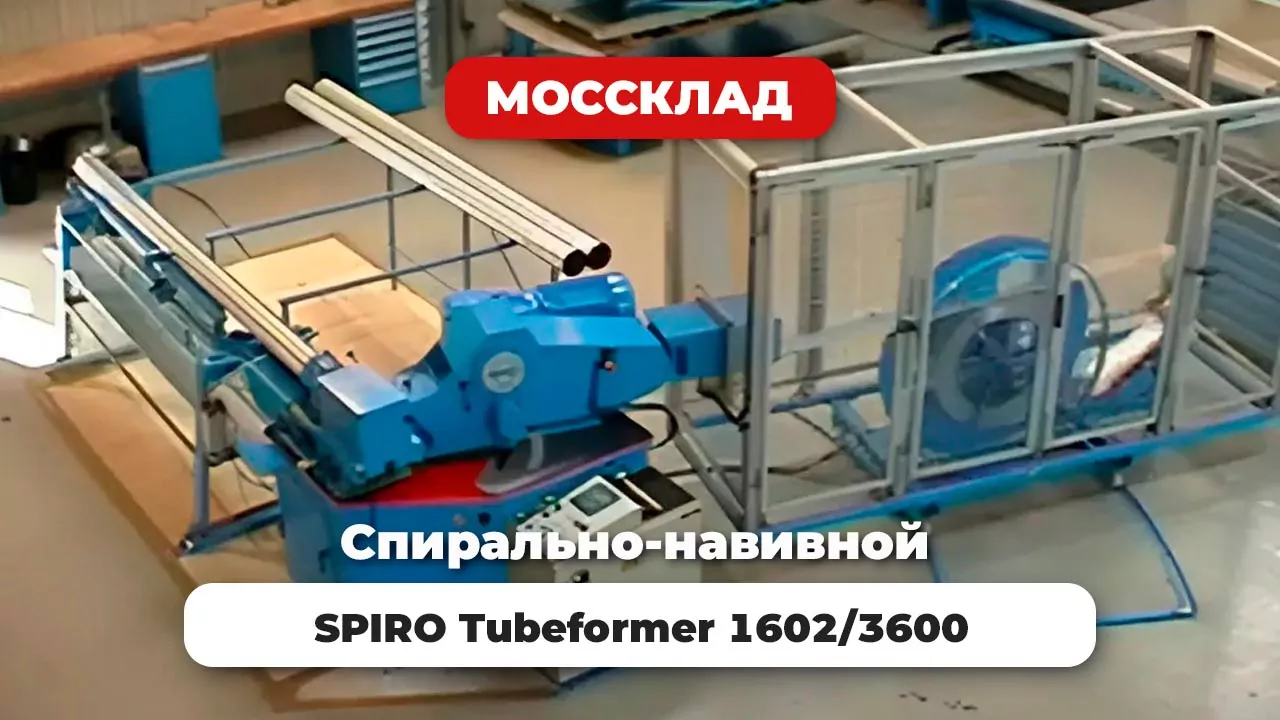

Спирально навивной станок TUBEFORMER 1602 в действии
Спирально навивной станок TUBEFORMER 1602 PRO

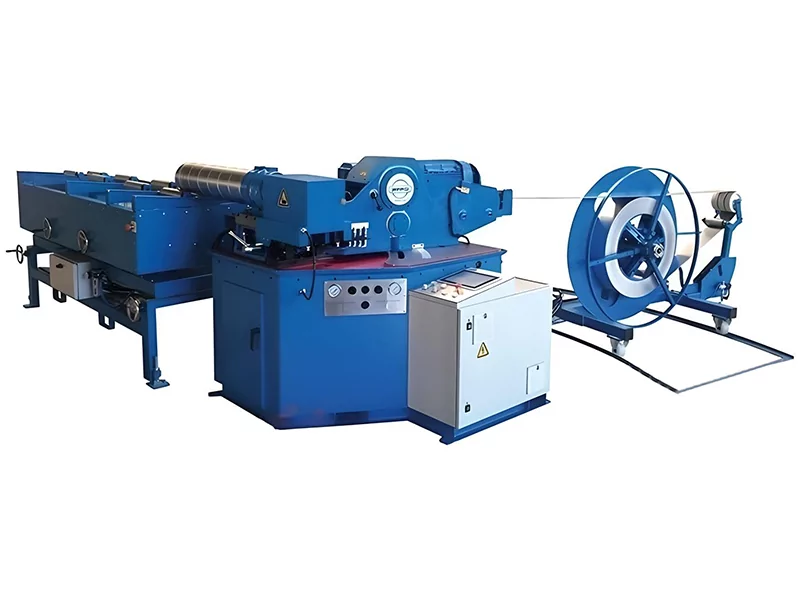

Общий вид станка
Образец спиральных воздуховодов
В комплекте поставки
Спирально-навивной станок SPIRO Tubeformer 1602/3600 - Модульная модификация
Общий вид станка
Образец спиральных воздуховодов
В комплекте поставки
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион

Спирально-навивной станок SPIRO Tubeformer 1602/3600 - Модульная модификация

Цена:
По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




По запросу
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
В корзину
Быстрый запрос
Характеристики

Основные характеристики

Производитель
Страна-производитель
Швейцария
Рабочая длина, мм
до 3000
Тип привода
Электрический
Толщина металла, мм
0.4-1.7
Толщина металла (нержав. сталь 600 Н/мм2), мм
0.4 - 1.0
Толщина металла (алюминий), мм
0.4 - 1.7
Диапазон диаметров, мм
80-1600
Скорость подачи ленты, м/мин
до 100

Параметры подключения

Электропитание, В/Гц
3x380/50
Потребляемая мощность, кВт
15.0

Документы для скачивания

Особенности SPIRO TUBEFORMER 1602 / 3600
Описание

Особенности

  • Спирально-навивной станок SPIRO Tubeformer 1602/3600 применяется для производства спирально-навивных воздуховодов диаметром от 80 до 1600 мм;

  • Модульная модификация дает возможность сконструировать станок в соответствии с потребностями по параметрам производительности, прочности материала и диапазона размеров;

  • Формирующие кольца в комбинации с прижимным, формирующим шов механизмом создают герметичный спиральный шов;

  • В комплекте поставки: вертикальный разматыватель с максимальной производительностью загрузки до 1000 кг;

  • Система управления с сенсорным экраном отличается удобной для эксплуатации и производства конструкцией и включает множество функций.

Рекомендации по применению

  • Спирально-навивной станок Tubeformer 1602/3600 широко используется при производстве систем вентиляции и кондиционирования.

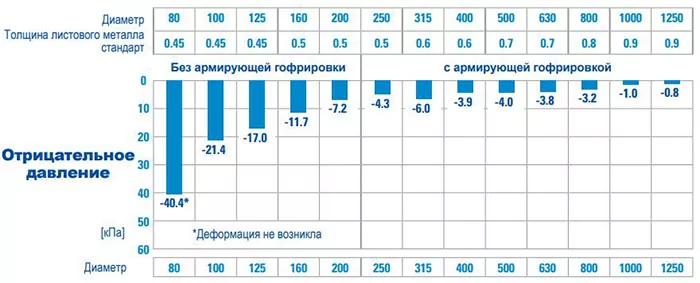

Сминающее давление на воздуховод

Варианты конфигурации спирально-навивного станка






СТАНДАРТНАЯ

Стандартная скорость и стандартная конфигурация привода





ПРОФЕССИОНАЛЬНАЯ

Высокая скорость и усовершенствованная

конфигурация привода для повышенной производительности





КРУПНОКАЛИБЕРНАЯ

Увеличенный крутящий момент с пакетом для крупнокалиберных труб, обеспечивающий максимальную мощность



Диаметры

80 - 1600 мм

80 - 1600 мм

80 - 1600 мм



Толщина металла

(Трубы малого диаметра не могут производиться из материала большой толщины)



оцинкованная сталь
0.4 - 1.3 мм
нержавеющая сталь
0.4 - 0.6 мм
алюминий
0.4 - 1.3 мм

оцинкованная сталь
0.4 - 1.3 мм
нержавеющая сталь
0.4 - 0.8 мм
алюминий
0.4 - 1.3 мм

оцинкованная сталь
0.4 - 1.7 мм
нержавеющая сталь
0.4 - 1.0 мм
алюминий
0.4 - 1.7 мм

Испытанные / гарантированные характеристики (воздуховоды длиной 3 м) толщина 0.5 мм – диаметр 100 мм
– до 180 воздуховодов/час

толщина 0.7 мм – диаметр 500 мм
– до 53 воздуховодов/час

толщина 0.9 мм – диаметр 1250 мм
– до 23 воздуховодов/час
толщина 0.5 мм – диаметр 100 мм
– до 250 воздуховодов/час вместе с SSC

толщина 0.7 мм – диаметр 500 мм
– до 85 воздуховодов/час

толщина 0.9 мм – диаметр 1250 мм
– до 40 воздуховодов/час
толщина 0.5 мм – диаметр 100 мм
– до 180 воздуховодов/час

толщина 0.7 мм – диаметр 500 мм
– до 53 воздуховодов/час

толщина 0.9 мм – диаметр 1250 мм
– до 23 воздуховодов/час

Базовая комплектация станка

  • Система автоматического измерения длины
  • Большой многофункциональный сенсорный экран с удобный пользовательским интерфейсом
  • Система резки: плавная и бесшумная резка при помощи гидравлического устройства для продольной резки модели H
  • Функция Spiro® Connect подготовлена
  • Система автоматического измерения длины
  • Большой многофункциональный сенсорный экран с удобный пользовательским интерфейсом
  • Система резки: плавная и бесшумная резка при помощи гидравлического устройства для продольной резки модели H
  • Функция Spiro® Connect подготовлена
  • Система автоматической регулировки угла (встроенная)
  • Система автоматического измерения длины
  • Большой многофункциональный сенсорный экран с удобный пользовательским интерфейсом
  • Система резки: плавная и бесшумная резка при помощи гидравлического устройства для продольной резки модели H
  • Функция Spiro® Connect подготовлена
  • Система автоматической регулировки угла (встроенная)

Другие области применения

Предварительное натяжение

Предварительное натяжение

Предварительное натяжение

Уникальные особенности SPIRO TUBEFORMER 1602/3600

Spiro® Speed Carrier (SSC)
Увеличивает производительность на 30%
Стандартный отводной стол
Длина воздуховода до 3 м, автоматическая выгрузка
Рулоноразматыватель DCH-3000
Возможность одновременной работы с 3 катушками
Рулоноразматыватель DCV-1000
Стандартный разматыватель с максимальной производительностью загрузки до 1000 кг
Кассетная система
Быстрая настройка и оптимизированная эргономика
Блок проката
Стандартный блок с высококачественными стальными роликами
Slitter Model H
Высококачественная резка, минимальная потребность в обслуживании, простота настройки
Система быстрозажимных замков
Дополнительная функция быстрой замены формовочных головок
Самый современный пользовательский интерфейс
Удобный для пользователя дисплей с многоязычным интерфейсом для работы с сетью и Интернетом, а также с инструментом для диагностики
Нанесение ребер жесткости с ПЛК
Производство воздуховодов с гладкой внутренней поверхностью на концах, но с армирующей гофрировкой
Стандартный гофрирующий блок
Армирование воздуховодов диаметром более 250 мм
Предварительное натяжение
Производство специальных воздуховодов для строительной отрасли
Конфигурация привода
Различные варианты конфигурации, повышающие производительность
Индивидуальная гравировка и фиксированный замковый шов
Для целей маркетинга/для обеспечения качества воздуховода
Spiro® Connect
Цифровое планирование и управление производством
