Спирально навивной станок SBTF-1500

Главное фото
Спирально навивной станок SBTF-1500 в действии
Станок с установленным рулоном
Установка формирующего кольца
Процесс изготовления трубы
Отрез трубы
Изготовление трубы большого диаметра
Готовые трубы

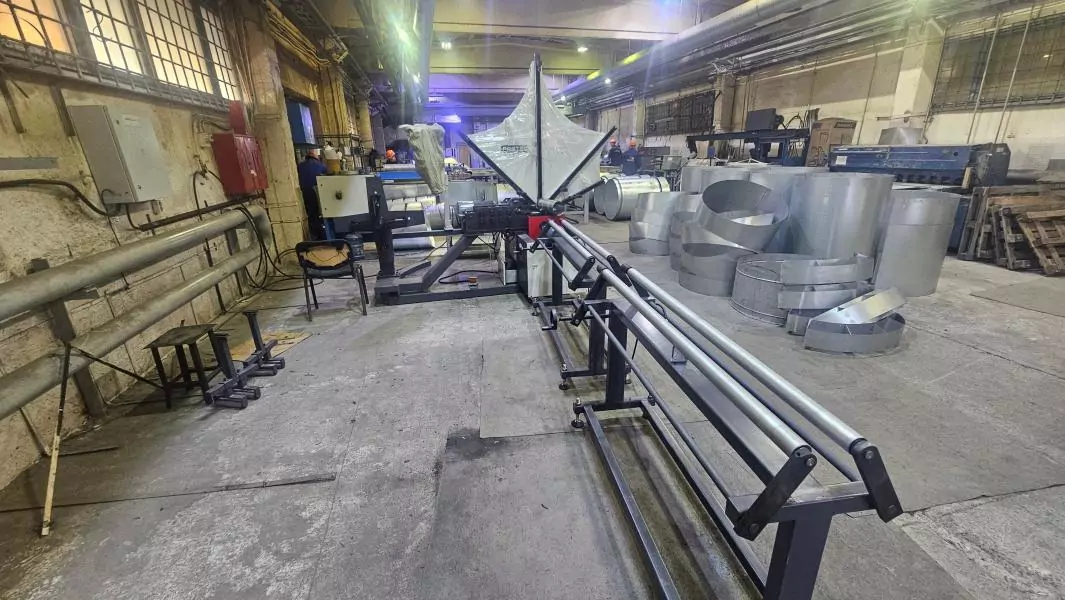

Установленный на рабочем месте станок
Изготовление трубы
Настройка отрезного механизма
Резка трубы
Изготовление большого диаметра
Спирально навивной станок SBTF-1500
Спирально навивной станок SBTF-1500
Спирально навивной станок SBTF-1500
Спирально навивной станок SBTF-1500
Спирально навивной станок SBTF-1500
Станок с установленным рулоном
Установка формирующего кольца
Процесс изготовления трубы
Отрез трубы
Изготовление трубы большого диаметра
Готовые трубы
Установленный на рабочем месте станок
Изготовление трубы
Настройка отрезного механизма
Резка трубы
Изготовление большого диаметра
Спирально навивной станок SBTF-1500
Спирально навивной станок SBTF-1500
Спирально навивной станок SBTF-1500
Спирально навивной станок SBTF-1500
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая город

Спирально навивной станок SBTF-1500

Цена:
1 576 800 ₽
50 047 BYN
8 743 388 KZT
1 632 617 KGS
7 504 926 AMD
$18 950,87
17 425,62 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%

Перейти в корзину




1 576 800 ₽
50 047 BYN
8 743 388 KZT
1 632 617 KGS
7 504 926 AMD
$18 950,87
17 425,62 €
Цена с НДС 20%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
Цена с НДС 0%
В наличии
Характеристики

Основные характеристики

Код номенклатуры
53639
Производитель
Страна-производитель
КНР
Тип привода
Электрический
Рабочая длина
500-6000 мм
Толщина металла
0.4 - 1.2 мм
Диапазон диаметров
80 - 1500 мм
Ширина ленты
137 мм
Скорость подачи ленты
1 - 38 м/мин

Параметры подключения

Электропитание
3х380/50 В/Гц
Потребляемая мощность
5.5 кВт

Габариты

Длина
3400 мм
Ширина
2070 мм
Высота
2720 мм
Вес
1708 кг
Описание

Особенности

  • Спирально-навивной станок SBTF-1500 предназначен для производства спирально-навивных труб диаметром от 80 до 1500 мм;

  • Спирально-навивной станок оснащен гибкими формирующими кольцами, имеет встроенный разматыватель рулонного металла грузоподъемностью до 750 кг и прибор для подсчёта произведенных труб;

  • Синхронизированная высокоскоростная фреза позволяет производить качественный отрез воздуховода;

  • В стандартную комплектацию входит расширенный набор формирующих колец для изготовления различных диаметров;

  • Автоматический отмер длины обеспечивает высокую производительность производства спирально-навивных воздуховодов.

Рекомендации по применению

  • Спирально-навивной станок SBTF-1500 подходит для производства небольших партий спирально-навивных воздуховодов.

Конструктивные особенности:

Отрезное устройство

Фреза позволяет выполнять качественную резку без заусенцев, край заготовки получается не острый, что обеспечивает безопасную эксплуатацию.

Для отрезания металла толщиной больше 1,2 мм в станке предусмотрена возможность использовать устройство плазменной резки.



Управление от ЧПУ

Управление линией осуществляется от системы ЧПУ. В комплект входит CAD/CAM программа. Высокая автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов.



Полужесткие формирующие кольца

В комплект поставки входит набор формирующих колец Ø80 - Ø1500 мм



Технический процесс

Состоит из размотки рулонного листового материала, выпрямления листа, формирования «замка» на прокатных роликах, процесса навивки с герметичным закрытием «замка» витого воздуховода и отрезки в нужный размер.



Стандартная комплектация:

Профилирующий стан

С режущей оснасткой и формирующими роликами



Разгрузочный стол

Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы.

Размотчик
Вертикальный (макс.1 рулон). Грузоподъемность 750 кг.
Обзор опций

Дополнительно вы можете приобрести для спирально-навивного станка Tubeformer SBTF-1500:

Дополнительный разгрузочный стол

Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы

Развернуть опции

Свернуть опции

Доставка и оплата
Уважаемые клиенты, ознакомьтесь с вариантами подбора, оплаты, получения и ввода в эксплуатацию товара, а также с гарантийными и другими обязательствами.
Как оплатить Как оплатить?
Как получить Как получить?
  • Доставка в любой город России и ЕАЭС нашим грузовым транспортом или транспортной компанией
  • Доставка экспресс-почтой
  • Самовывоз из офиса (до 40 кг.)
  • Самовывоз со склада в г. Лобня
Как запустить Как запустить?
  • Самостоятельно согласно инструкции к оборудованию
  • Бесплатная пуско-наладка оборудования нашим инженером (вы оплачиваете только проезд и проживание)
  • Список подготовительных работ
Важно! Важно!

Вопросы и отзывы

01.04.2018   Владимир

Как регулировать, чтобы отрезать по диаметрам трубы?

Ответ: Владимир, добрый день. Получили от Вас вопрос по станку Tubeformer SBTF-1500. Если Вы имеете в виду регулировку отрезного ножа – именно качество реза в нужном месте, то эта функция установлена в базовых характеристиках станка. На контроллере устанавливается нужная длина заготовки и в автоматическом режиме станок включает работу ножа. Если Вы имеете в виду качество реза – схождение ножей в одной точке, чтобы не оставалось заусенцев – то это регулируется вручную. На ножах есть специальные болты, которыми Вы делаете правильный зазор между ножами исходя из толщины металла, с которой Вы работаете. Далее, все происходит в автоматическом режиме, который описан выше. Возникнут вопросы, звоните или пишите.

Задайте свой вопрос

Компания "МОССклад" поставляет Спирально навивной станок SBTF-1500 во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

Продажа оборудования осуществляется на условиях 100% оплаты при наличии его на складе и 50% предоплате при покупке под заказ.
