Спирально навивной станок FABTEC SBTF-1500 со слиторным ножом

Главное фото
Спирально навивной станок FABTEC SBTF-1500 со слиторным ножом
Установка формирующего кольца

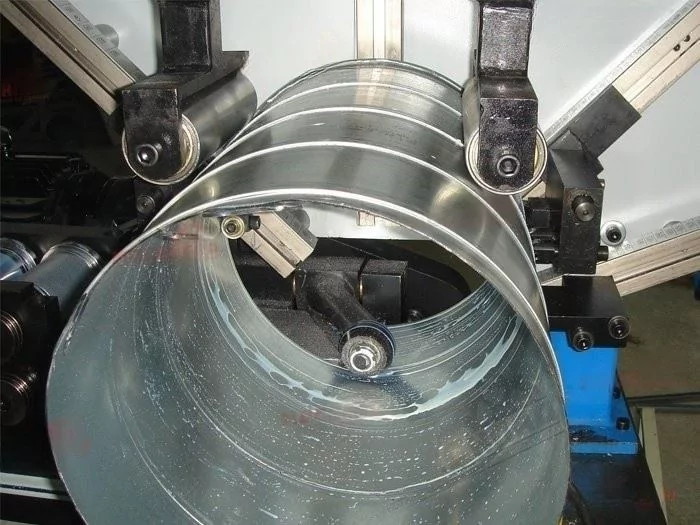

Процесс изготовления трубы
Изготовление трубы большого диаметра
Готовые трубы
Изготовление трубы большого диаметра
Спирально навивной станок FABTEC SBTF-1500 со слиторным ножом
Спирально навивной станок FABTEC SBTF-1500 со слиторным ножом
Спирально навивной станок FABTEC SBTF-1500 со слиторным ножом
Спирально навивной станок FABTEC SBTF-1500 со слиторным ножом
Установка формирующего кольца
Процесс изготовления трубы
Изготовление трубы большого диаметра
Готовые трубы
Изготовление трубы большого диаметра

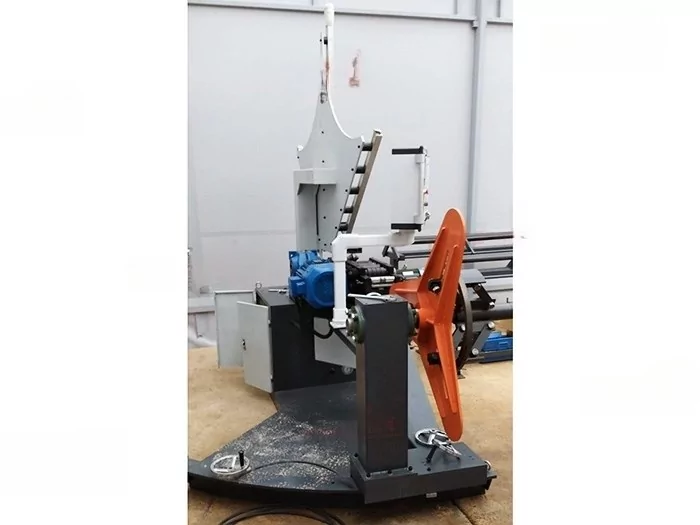

Спирально навивной станок FABTEC SBTF-1500 со слиторным ножом
Спирально навивной станок FABTEC SBTF-1500 со слиторным ножом

Это оборудование снято с производства и больше не продаётся.

Характеристики

Основные характеристики

Код номенклатуры
57653
Производитель
Страна-производитель
КНР
Тип привода
Электрический
Рабочая длина
500-6000 мм
Толщина металла
0.4 - 0.8 мм
Диапазон диаметров
200 - 1500 мм
Ширина ленты
137 мм
Скорость подачи ленты
1 - 38 м/мин

Параметры подключения

Электропитание
3х380/50 В/Гц
Потребляемая мощность
5.5 кВт

Габариты

Длина
3400 мм
Ширина
2070 мм
Высота
2720 мм
Вес
1708 кг
Описание

Особенности

  • Спирально-навивной станок FABTEC SBTF-1500 предназначен для производства спирально-навивных труб диаметром от 200 до 1500 мм;

  • Спирально-навивной станок оснащен гибкими формирующими кольцами, имеет встроенный разматыватель рулонного металла грузоподъемностью до 750 кг и прибор для подсчёта произведенных труб;

  • Система отрезки – роликовый нож;

  • В стандартную комплектацию входит расширенный набор формирующих колец для изготовления различных диаметров;

  • Автоматический отмер длины обеспечивает высокую производительность производства спирально-навивных воздуховодов.

Рекомендации по применению

  • Спирально-навивной станок FABTEC SBTF-1500 подходит для производства небольших партий спирально-навивных воздуховодов.

Конструктивные особенности:

Управление от ЧПУ

Управление линией осуществляется от системы ЧПУ. В комплект входит CAD/CAM программа. Высокая автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов.


В комплект поставки входит набор формирующих колец Ø200 - Ø1500 мм.

Технический процесс

Состоит из размотки рулонного листового материала, выпрямления листа, формирования «замка» на прокатных роликах, процесса навивки с герметичным закрытием «замка» витого воздуховода и отрезки в нужный размер.



Стандартная комплектация:

Профилирующий стан

С режущей оснасткой и формирующими роликами.



Разгрузочный стол

Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы.

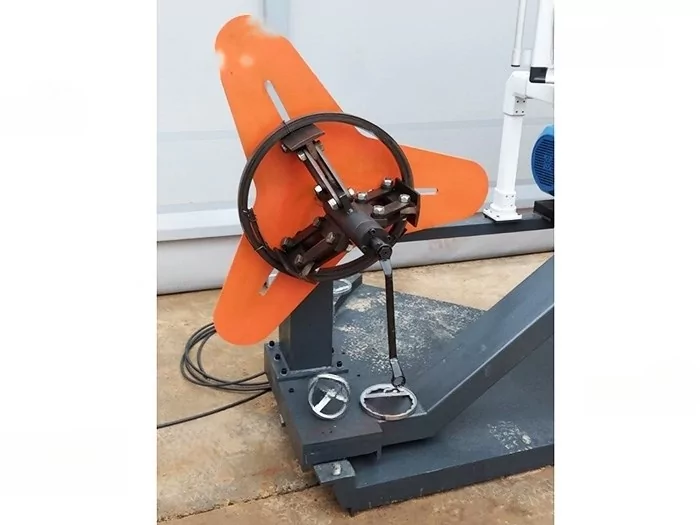

Размотчик
Вертикальный (макс.1 рулон). Грузоподъемность 750 кг.
