Описание
Особенности
• Мощная конструкция литой станины и её закаленные, упроченные и отшлифованные направляющие обеспечивают профессиональную обработку и надежную стабильную работу;
• Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
• Каленые и шлифованные косозубые шестерни основного шпинделя улучшают работоспособность, обеспечивают бесшумность работы, долговечность станка и плавность переключения;
• Минимальная скорость вращения шпинделя - 9 Об/мин;

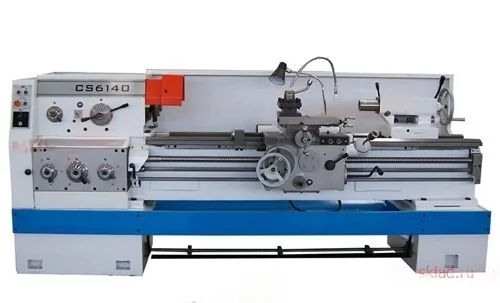

• Отличие станков CS6140/CS6240 - CS6140 без выемки, CS6240 с выемкой в станине. ГАП-2 (выемка в станине).
Рекомендации
• Универсальный токарный станок используется для нарезки резьбы, сверления, шлифования, вытачивания и торцевания деталей в домашних условиях, в гараже, и на небольшом производстве.
Дополнительные характеристики
| Мах диаметр обработки над станиной |
мм
|
Ø400 |
| Мах диаметр обработки над суппортом |
мм |
Ø220 |
| Мах диаметр обработки над выемкой в станине |
мм |
Ø630 |
| Эффективная длина выемки |
мм |
240 |
| Мах длина обрабатываемой заготовки |
мм |
750/1000/1500/2000/3000 |
| Мах длина обточки |
мм |
950/1450/1950/2450/2950 |
| Шпиндель со сквозным осевым отверстием |
мм |
Ø52 |
| Конус отверстия в шпинделе |
|
МТ.№6 |
| Передний конец шпинделя |
|
ISO 702/III №6 штыкового типа |
| Скорость вращения шпинделя |
Об/мин |
24 ступени, 9-1600 |
| Мах крутящий момент шпинделя |
Нм |
1400 |
| Количество и диапазон продольных подач |
| Стандартные |
мм/об |
0.063-2.52, 65 |
| Уменьшенные |
мм/об |
0.028-0.056, 13 |
| Увеличенные |
мм/об |
2.86-6.43, 15 |
| |
|
|
| Количество и диапазон поперечных подач |
| Стандартные |
мм/об |
0.027-1.07, 65 |
| Уменьшенные |
мм/об |
0.012-0.026,13 |
| Увеличенные |
мм/об |
1.21-2.73, 15 |
| Количество и диапазон нарезания резьбы |
| Метрическая резьба |
|
0.5-224 48 |
| Дюймовая резьба |
|
72-1/8 tpi 46 |
| Модульная резьба |
|
0.5-112 42 |
| Питчевая резьба |
|
|
| Продольное ускоренное перемещение |
Об/мин |
4.5 |
| Поперечное ускоренное перемещение |
м/мин |
1.9 |
| Шаг резьбы ходового винта |
мм |
12 |
| Высота шпинделя к опорной плоскости резца |
мм |
28 |
| Сечение резца |
мм |
25х25 |
| Угол поворота плиты |
° |
±90 |
| Мах ход резцовой салазки |
мм |
145 |
| Мах ход поперечной каретки |
мм |
320 |
| Наибольшее допустимое усилие резания |
Н |
14000 |
| Наибольшая допустимая сила подачи |
Н |
3500 |
| Диаметр пиноли задней бабки |
мм |
Ø75 |
| Конус пиноли задней бабки |
|
МТ№5 |
| Мах ход пиноли задней бабки |
мм |
150 |
| Поперечное перемещение задней бабки |
мм |
±15 |
| Тип главного двигателя, мощность и скорость |
|
Y132M, 7.5 кВт 1450 об/мин (50 Гц) |
| Тип двигателя быстрого хода, мощность и скорость |
|
2AOS, 5632, 250 Вт, 1360 об/мин (50 Гц) |
| Тип насоса для охлаждающей жидкости, мощность и поток |
л/мин |
50 |
| Клиновые ремни |
|
В2108 4шт. |
| Мощность главного двигателя |
кВт |
7.5 |
| Мощность двигателя ускоренных перемещений по осям |
Вт |
250 |
| Мощность насоса охлаждения |
Вт |
60 |
| Масса нетто станка |
| для РМЦ 1000 |
кг |
2050 |
| для РМЦ 1500 |
кг |
2250 |
| для РМЦ 2000 |
кг |
2450 |
| для РМЦ 3000 |
кг |
2850 |
| Габариты станка (ДхШхВ) |
| для РМЦ 1000 |
мм |
2632х975х1230 |
| для РМЦ 1500 |
мм |
3132х975х1230 |
| для РМЦ 2000 |
мм |
3632х975х1230 |
| для РМЦ 3000 |
мм |
4632х975х1230 |
Стандартная комплектация:
- 3-х кулачковый патрон Ø250 мм;
- Планшайба;
- Подвижный люнет;
- Неподвижный люнет;
- Упорный задний центр МТ5;
- Центральный переходной конус МТ№ 6/5;
- Система подачи СОЖ в зону резания;
- Регулируемый позиционный упор по оси Z;
- Галогеновый станочный светильник;
- 4-х позиционный резцедержатель;
- Защитное ограждение патрона;
- Защитное ограждение от разбрызгивания жидкости;
- Ножной тормоз шпинделя;
- Шприц для смазки;
- Приводные ремни;
- Руководство по эксплуатации.
Дополнительная комплектация:
- Комплект прямых кулачков для 3-х кулачкового патрона Ø250 мм;
- Комплект обратных кулачков для 3-х кулачкового патрона Ø250 мм;
- 4-х кулачковый патрон Ø400 мм;
- Неподвижный люнет большого размера;
- Виброопора ОВ-31М.
