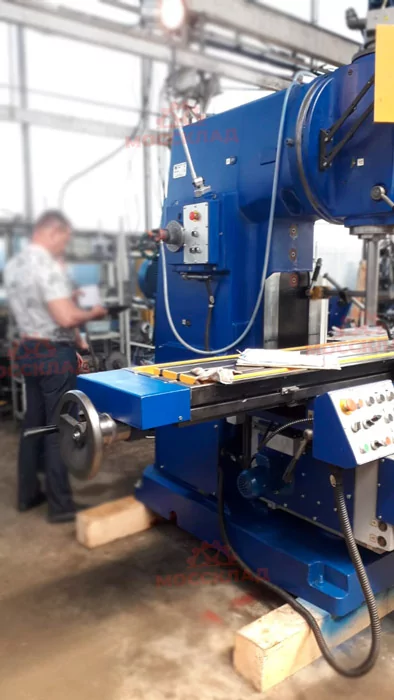

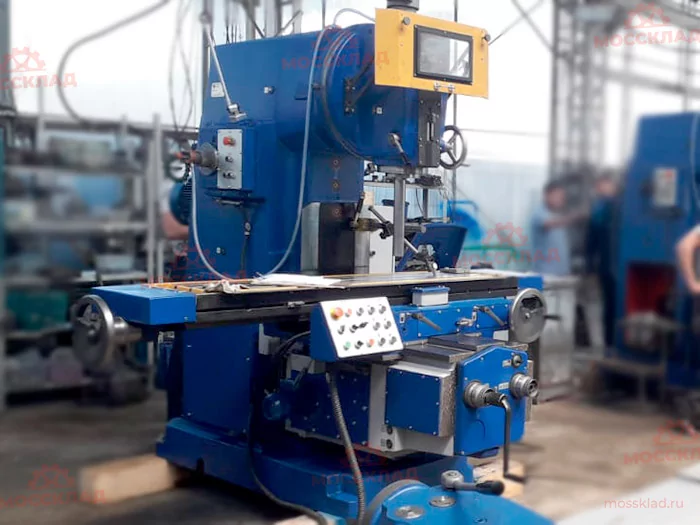

Вертикальный консольно-фрезерный станок ДЗФС 6ДМ13

• Вертикальный консольно-фрезерный станок 6ДМ13 предназначен для выполнения всех видов фрезерных работ, включая обработку сложных криволинейных поверхностей, а также: сверления, зенкерования и растачивания отверстий на деталях из чёрных и цветных металлов, их сплавов и пластмассы в условиях единичного, мелкосерийного и серийного производства;

• Станок оснащается комплектующими изделиями ведущих инофирм мира, таких как, «Heidehain», «Lenze», «Telemecanique», «Mitsubishi Electric». Климатическое исполнение — УХЛ4. Серводвигатель с частотным бесступенчатым регулированием: (OMRON) Япония. Серводвигатель серии G5, 2кВт, 400В, 19.1Нм, 1000об/мин, с сальником. Привод подач: R88D-KT30F (OMRON) Япония. Сервопривод G-серии, 3кВт, 3x400В, аналоговое/импульсное управление R88M-K2K010F-OS2;

• Выключающие упоры подачи (X/Y/Z). Блокировка ручной и механической подачи. Блокировка раздельного включения подачи. Торможение шпинделя. Автоматическая прерывистая подача (X/Y/Z). Предохранение от перегрузки (муфта). Автоматическая смазка. Перемещение стола на одно деление лимба X/Y/Z 0.05 мм. Точность линейных координат перемещений стола X/Y/Z — 50 мкм. Цена одного деления шкалы поворота головки — 1°;

• Количество подач стола — бесступенчатое. Конец шпинделя по ГОСТ 24644-81 (конус по ГОСТ 15945-82) ряд 4 - исполнение 6 — 50. Перемещение пиноли на одно деление лимба 0.05 мм. Пределы подач стола: продольное /поперечное / вертикальное 12.5 – 1600 / 12.5 – 1600 / 4.1 – 530 мм/мин. Расстояние от торца шпинделя поворотной головки до рабочей поверхности стола (при вдвинутой гильзе) 70 – 500 мм;

• Скорость быстрого перемещения стола, продольного-поперечного / вертикального 4000 / 1330 мм/мин. Максимальное тяговое усилие приводов станка, X и Y / Z, Н — 40000 / 25000. Ход гильзы шпинделя (вертикальный) 80 мм. Количество Т-образных пазов 3 шт. Ширина Т-образных пазов, центральный/крайние 18Н8 / 18Н12 мм;

• Наибольший допустимый диаметр фрез при черновой обработке 200 мм. Шероховатость обработанной поверхности 1.25 мкм.

• Консольно-фрезерный станок предназначен для обработки наружных и внутренних плоских поверхностей; создания фасонных поверхностей; прорезания канавок, наружных и внутренних шлицев, пазов.
