5-осевой фрезерный обрабатывающий центр LU-620

Главное фото
Главное фото: 5-осевой фрезерный обрабатывающий центр LU-620
Мы поставляем станки по всему миру, в том числе в Россию, Беларусь, Казахстан, Армению и Киргизию, включая регион




49 853 464 ₽
Цена с НДС 20%
В спецификацию
Спецификация - это ваш список сохраненных товаров, по которому вы можете запросить коммерческое предложение и купить товар. Перейти к спецификациям
Быстрый заказ
В лизинг от 797 655 ₽/мес
Характеристики

Система управления

Система ЧПУ
Heidenhain TNC-640
Опциональные системы ЧПУ
FANUC 0i-MF Plus

Основные характеристики

Производитель
Код номенклатуры
КА-00072390
Страна-производитель
КНР
Оси
5 (опц. 4+1)
Тип привода
шарико-винтовая пара
Размер стола, мм
Ø 650 / 500
Максимальный диаметр заготовки, мм
520
Т-образные пазы на столе:кол-во/размер/дистанция
5 / 100 / 18
Максимальная высота заготовки, мм
330
Максимальная нагрузка на стол, кг
300
Максимальный размер заготовки, мм
520 х 330
Тип направляющих
качения роликовые
Расстояние от торца шпинделя до стола, мм
150 – 610
Количество одновременно управляемых осей
5 (опц. 4)

Перемещение и подачи

Ход по осям X/Y/Z, мм
620 / 520 / 460
Ускоренное перемещение по осям X/Y/Z, мм/мин
36000
Скорость рабочей подачи по всем осям, мм/мин
20000
Ход по оси B/С, °
-50 ~ +110 / 360

Шпиндель

Конус шпинделя
ISO 40
Частота вращения шпинделя, об/мин
12000
Крутящий момент шпинделя (продолжительно / 30 мин), Нм
45 / 70
Тип привода шпинделя
прямой
Мощность двигателя шпинделя, кВт
10 / 12.5

Сменщик инструмента

Время смены инструмента, сек
5
Тип сменщика инструмента
рычажный
Кол-во инструментов, шт
32
Максимальный диаметр инструмента, мм
76 (127)
Максимальная длина инструмента, мм
250

Параметры подключения

Потребляемая мощность, кВт
25 кВА
Давление воздуха, бар
6
Мощность сервомоторов X, Y, Z, кВт
7.2 / 5 / 7.2
Емкость бака СОЖ, л
240

Габариты

Длина, мм
2260
Ширина, мм
2560
Высота, мм
3000
Вес, кг
8800
Описание

Особенности

  • 5-осевой фрезерный обрабатывающий центр LU-620 - это высокопроизводительный и точный фрезерный обрабатывающий центр, предназначенный для обработки заготовок различных размеров. Станок оснащен мощным шпинделем с прямым приводом, который обеспечивает крутящий момент до 70 Нм, и системой охлаждения для поддержания стабильной температуры. Линейные направляющие качения по осям X/Y/Z и оптические линейные шкалы обеспечивают высокую точность обработки. Наклонно-поворотный стол с жесткой опорой позволяет выполнять сложные задачи по обработке деталей в различных отраслях промышленности;

  • Высокая эффективность и производительность станков серии LU-620 достигается благодаря современным системам контроля, которые обеспечивают точное управление процессом обработки и позволяют получить оптимальное качество поверхности. Динамическая обработка по пяти осям одновременно открывает возможности для создания сложных деталей;

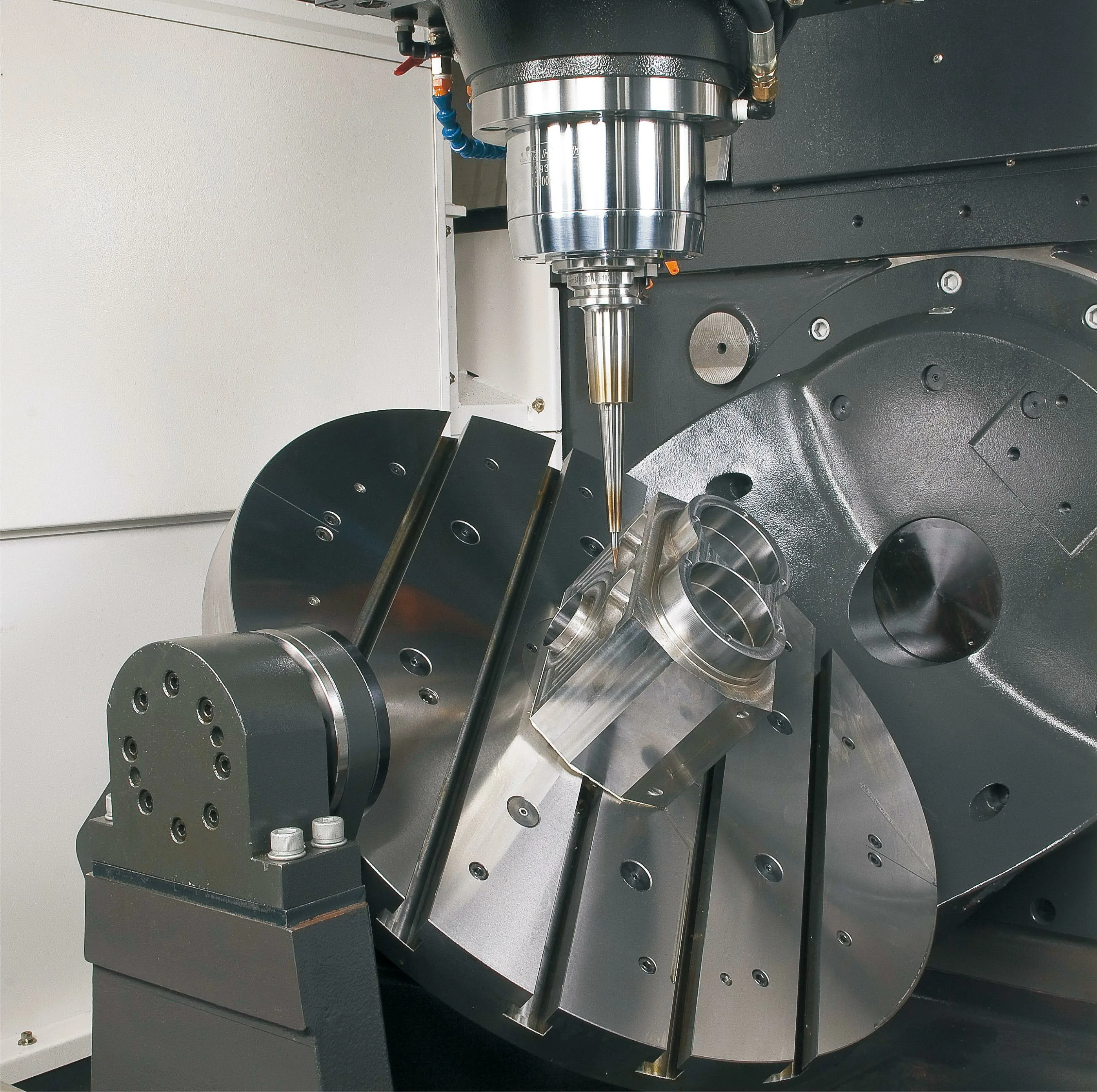

  • Станок оснащен удобной рабочей зоной, системой удаления стружки и эргономичным дизайном, что делает процесс работы максимально комфортным;

  • Одной из ключевых особенностей станка LU-620 является применение жесткой опоры из чугуна для поддержки наклонно-поворотного стола. Линейные направляющие качения по осям X/Y/Z гарантируют оптимальную стабильность и точность обработки;

  • Оптические линейные шкалы и энкодеры для всех осей способствуют высокой точности и минимизации температурных деформаций, возникающих при перемещениях на высоких скоростях;

  • Шпиндель станка оснащен системой охлаждения, что позволяет эффективно контролировать температурные изменения и сохранять стабильность в процессе обработки. Высокое тяговое усилие шпинделя и использование двустороннего крепления инструмента (NBT) обеспечивают надежное зажатие и повышают жесткость конструкции. Прямой привод шпинделя минимизирует тепловую деформацию и улучшает точность обработки.

Рекомендации по применению

  • Серия станков LU отличается высокой степенью стандартизации, что позволяет обеспечить надежность и простоту в эксплуатации. Все модели данной серии оснащены передовыми системами контроля, линейными направляющими качения и жесткими опорами из чугуна;

  • Cпособен эффективно обрабатывать широкий спектр материалов, включая сталь, алюминий, титан, медные сплавы и композитные материалы. Благодаря высокой мощности шпинделя и продвинутым системам охлаждения, станок может работать как с мягкими, так и с твердыми материалами, обеспечивая высокую точность обработки и качество поверхности;

  • Применяются в таких отраслях, как авиастроение, автомобилестроение, медицинская техника и производство инструментов. Благодаря возможности обработки сложных деталей по пяти осям, станки особенно востребованы в производстве компонентов с высокими требованиями к точности, таких как лопатки турбин, корпуса двигателей и ортопедические имплантаты;

Стандартная комплектация:

  • Частота вращения шпинделя (12000 об/мин)
  • Система масляного охлаждения шпинделя
  • Система охлаждения опорной плиты двигателя шпинделя
  • Система пылезащитных воздушных барьеров шпинделя
  • Программируемая система обдува воздухом
  • Сопла для подачи СОЖ вокруг шпинделя
  • Стружечный конвейер цепного типа
  • Тележка для стружки
  • Портативный пистолет-распылитель СОЖ
  • Портативный пистолет-распылитель воздуха
  • Защитное заграждение без верхнего кожуха
  • Поворотный стол с задней опорой
  • Большой стол Ø 650 мм
  • Устройство блокировки фронтальной/боковой двери
  • Система механического отделения масла/СОЖ
  • Автоматическая смена инструмента
  • Тип хвостовика инструмента ISO-40
  • Емкость инструментального магазина на 32 позиции
  • Линейные направляющие роликового типа по осям X/Y/Z
  • Оптические линейки для осей X/Y/Z
  • Энкодер по оси В
  • Энкодер по оси С
  • Система торможения по оси Z
  • Рабочее освещение
  • Сигнальная лампа
  • Автоматическое отключение питания по команде М30
  • Теплообменник электрораспределительного шкафа

Дополнительная комплектация:

  • Частота вращения шпинделя (15000 об/мин)
  • Система подачи СОЖ через шпиндель
  • Система охлаждения СОЖ
  • Система смыва стружки
  • Верхний защитный кожух
  • Лазерная система измерения длины инструмента
  • Система измерения длины инструмента TT140, контактного типа
  • Система измерения детали
  • Пневматическая система поворотного стола
  • Маслоотделитель дискового типа
  • Кондиционер электрораспределительного шкафа
  • Система ЧПУ FANUC 0iMF Plus (4+1 оси)
  • Система ЧПУ Heidenhain TNC-640 (для 5 одновременно управляемых осей)
  • Трансформатор
  • Функция калибровки центра
  • Уловитель масляного тумана
