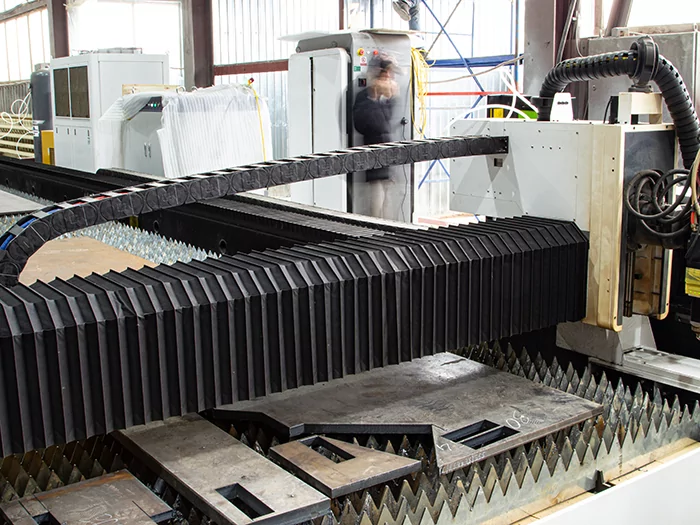

Портальный станок лазерной резки листов Gweike GKS6030SL 20кВт Raycus

Модульная конструкция

Позволяет бесконечно расширять его рабочую зону, что делает возможной обработку сверхбольших форматов. Такая гибкость значительно повышает производительность оборудования, адаптируя его под конкретные нужды производства;

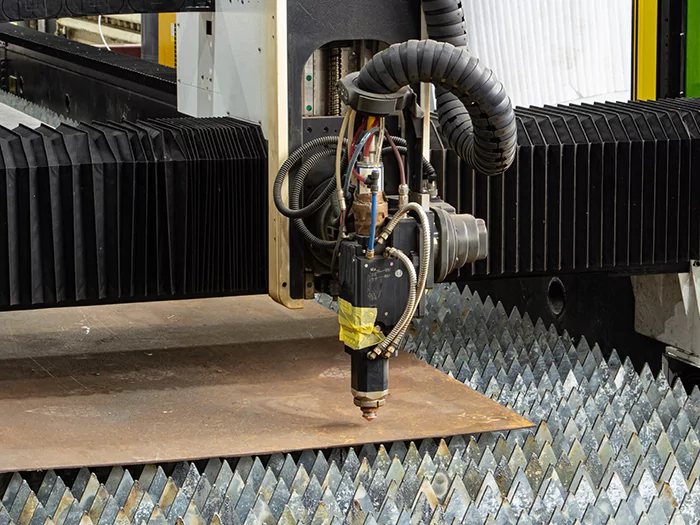

Precitec режущая головка моделью Procutter, автофокус

Без ручной фокусировки

Программное обеспечение автоматически настраивает фокусирующую линзу для автоматической перфорации и резки листов различной толщины. Скорость автоматической регулировки фокуса объектива в десять раз выше, чем при ручной регулировке.

Большой диапазон регулировки

Диапазон регулировки -10 мм ~ +10 мм, точность 0.01 мм, подходит для различных типов пластин 0 ~ 20 мм.

Долгий срок службы

Коллиматорная линза и фокусирующая линза радиатор с водяным охлаждением, который снижает температуру режущей головки, увеличивая срок службы режущей головки;

Редукторы скорости Motoreducer, Франция

Редукторы с лучшим сочетанием цена/качество. Конструкция редуктора обеспечивает долгий и непрерывный срок службы;

Зубчатые рейки шестерня YYC/APEX

Косозубая зубчатая передача по сравнению с прямозубой косозубая реечная передача обладает большей нагрузочной способностью. Обеспечивая высокую плавность зацепления и хода, она снижает уровень шума, может выдерживать дополнительные динамические нагрузки;

Функция определения положения листа

Эта функция позволяет автоматически определять положение кромки листа, угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на столе не ровно, то кромки материала будут определены с помощью емкостного датчика, и материал будет программно повёрнут в необходимые координаты;

Функция защиты головки от столкновения листов

Зоны безопасности – области, на которых установлены прижимы листа или держатели. При попадании оптической головки в такие зоны контур детали не обрабатывается, а станок встает на паузу. Размер зоны безопасности задаётся оператором. Зоны безопасности учитываются при построении безопасных проходов.

Объезд препятствий

Совместно с установленным контроллером высоты головки BCS100, система способна контролировать не только фокусное расстояние до листа, но и осуществлять интеллектуальную защиту головки от столкновений. Иногда вырезанные детали поднимаются над листом и могут стать препятствием на пути движения оптической головки. Система позволяет избежать на умеренных скоростях врезания лазерной головки в перевернувшиеся вертикально детали.

Безопасные проходы

Функция генерации безопасных проходов позволяет автоматически обходить опасные участки. Данная функция поддерживается программным обеспечением CypCut 2000S, а также необходим автономный емкостной контроллер высоты BCS100. Программа прокладывает путь между контурами так, чтобы он не попадал в зоны, где уже был вырезан металл;

Программное обеспечение cypcut на русском языке

Система управления CypCut представляет собой систему программного обеспечения, предназначенного для лазерных станков резки металла, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, раскладку деталей, определение положения листа, моделирование процесса резки;

Сегментированное дымо- и пылеудаление

Каждая секция оснащена устройством дымоудаления, которое может точно выводить дым, осевой вентилятор окружает направленный вниз дымоотвод на 360 градусов и сильно поглощает его и четко отфильтровываются вредные газы, дым и пыль;

Система автоматической смазки

Станок оснащен централизованной автоматической системой подачи смазочной жидкости, что упрощает его обслуживание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок жизни узлов техники;

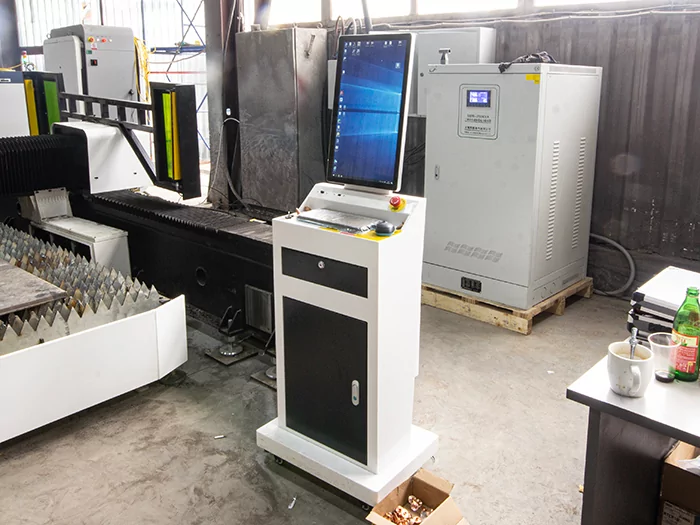

Дисплей операционной системы

Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании;

Водяной чиллер

Автоматическая система охлаждения лазера выполнена на базе промышленных водяных чиллеров от компании S&A серии CWFL или Tongfei серии TFLW. Чиллер имеет двойной контур охлаждения, один для лазерной головки, второй для лазерного источника. Высокопроизводительный блок водяного охлаждения, высококачественная титановая испарительная труба (пластинчатый испаритель из нержавеющей стали), циркуляционный многоступенчатый насос. Высокое качество, высокая эффективность, низкий уровень шума.

Чиллер подходит для работы с излучателями известных брендов RAYCUS, IPG;

Тележки, чтобы собрать отходы или заготовки

Стабилизатор напряжения

Современные электронные компоненты очень требовательны в качественному питанию. Силовая часть станков выполнены на микроконтроллерах которые очень чувствительны к скачкам напряжения. На любом производстве скачки напряжения являются неотъемлемой частью производственного процесса будь то сварка, пуск станка, включение калорифера и т.д. Все эти процессы могут вывести из строя сложные электронные компоненты. Именно поэтому мы комплектуем станки стабилизатором напряжения;

Пусконаладочный комплект

Набор инструментов и расходников для пусконаладочных работ и эксплуатации.
