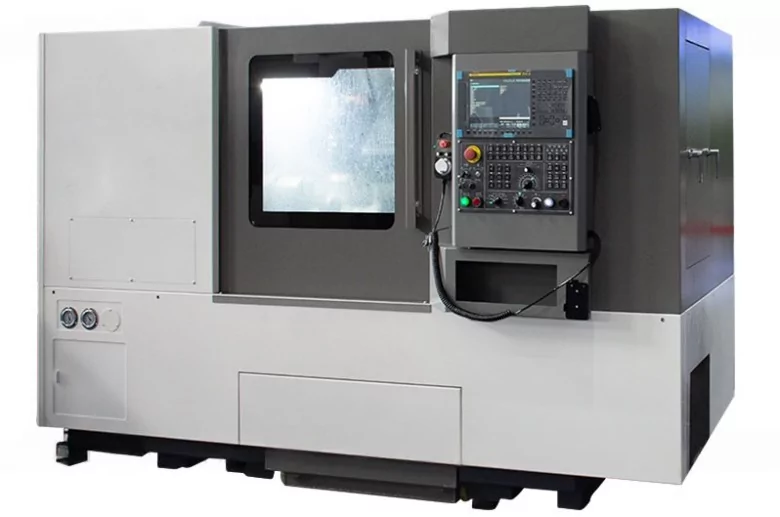

Токарный обрабатывающий центр DMTG СT40H с наклонной станиной и приводным инструментом с ЧПУ Fanuc 0i-ТF Plus

• Высокоскоростной многофункциональный токарный обрабатывающий центр нового поколения с приводным инструментом предназначен для выполнения комплексной токарной и фрезерной обработки деталей малых размеров;

• Станок оснащается современной системой ЧПУ Fanuc 0i-TF Plus (опционально — Siemens 828D или GSK 988TA), обеспечивающей точное управление при обработке деталей сложной геометрии;

• Компактная и высокоинтегрированная конструкция отличается высокой степенью автоматизации, повышенной жесткостью и устойчивостью к вибрациям. Рассчитана с помощью методов динамического анализа и конечных элементов;

• Привод шпинделя — Fanuc Alfa βiI 12/10000-B; приводы по осям X/Z — Fanuc Alfa βiSc 8/3000-B и βiSc 12/3000-B. Высокоскоростной прецизионный шпиндель с частотой вращения до 4 500 об/мин установлен на высокоточные подшипники NSK (Япония). Шпиндель проходит динамическую балансировку на специализированном стенде, что обеспечивает отсутствие вибраций и стабильную точность обработки;

• Циркуляционная система смазки шпиндельной бабки;

• Основные узлы выполнены из высокопрочного чугуна, прошли термическую обработку и искусственное старение для снятия внутренних напряжений. Литая станина с углом наклона 45° и развитой системой ребер жесткости изготовлена из качественного серого чугуна и обеспечивает высокую виброустойчивость;

• Станок комплектуется высокоточными шлифованными шариковыми винтами THK (Япония) класса точности C3 с предварительным натягом. Винты установлены на опоры с прецизионными подшипниками NSK и соединены с серводвигателями через безлюфтовые муфты. Применяются высокоскоростные линейные направляющие качения THK (Япония) с максимальной скоростью перемещений до 24 м/мин;

• Надежный зажим заготовки обеспечивается гидравлическим трехкулачковым патроном Auto Strong (Тайвань) диаметром 200/250 мм. Высокоскоростной приводной сменщик инструмента револьверного типа стандарта BMT на 12 инструментов оснащен высокоскоростным приводом инструмента (Fanuc серии Alfa) с гидрозажимом; время смены инструмента составляет 0.36 с;

• Высокая жесткость конструкции позволяет выполнять обработку с большим съемом металла, применять современные режимы резания и максимально эффективно использовать возможности режущего инструмента;

• Гидравлическая задняя бабка;

• Система подачи СОЖ с баком емкостью 200 литров;

• Автоматическая импульсная система смазки направляющих и ходовых винтов;

• Высокопроизводительный ленточный конвейер для удаления стружки (возможна боковая установка);

• Полностью закрытая рабочая зона с системой защитных устройств;

• Передняя раздвижная дверь с большим смотровым окном из бронированного стекла;

• Микропереключатели безопасности, блокирующие запуск при открытых дверях и фиксирующие их во время работы;

• Ножная педаль управления зажимом и разжимом токарного патрона.

• Оборудование применяется для обработки заготовок из стали, чугуна, цветных металлов и различных сплавов в электронной, приборостроительной, аэрокосмической, медицинской и оборонной промышленности. Конструкция станка предусматривает возможность интеграции в автоматические и роботизированные производственные линии.
