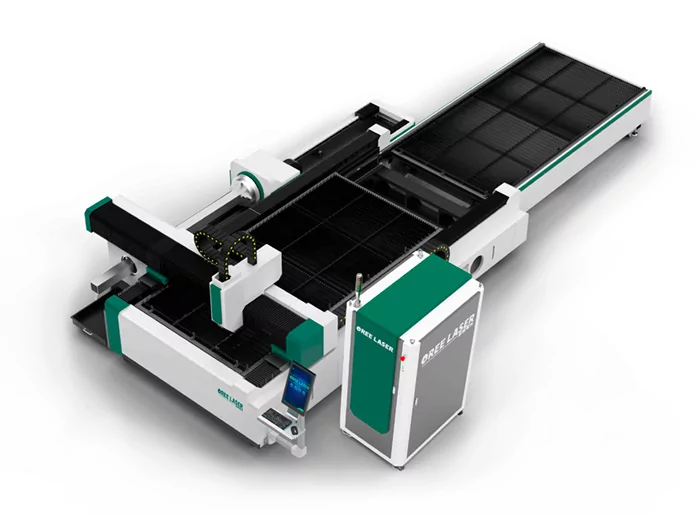

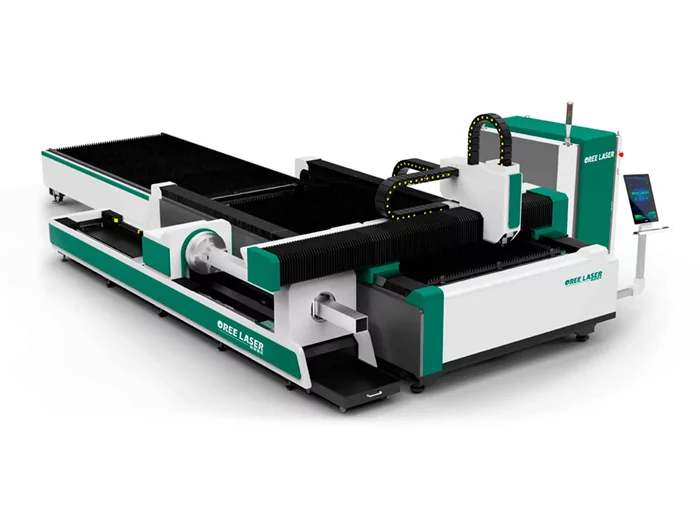

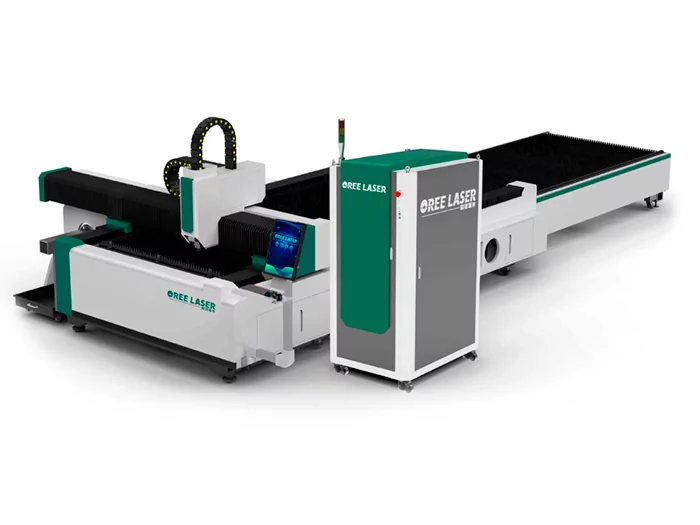

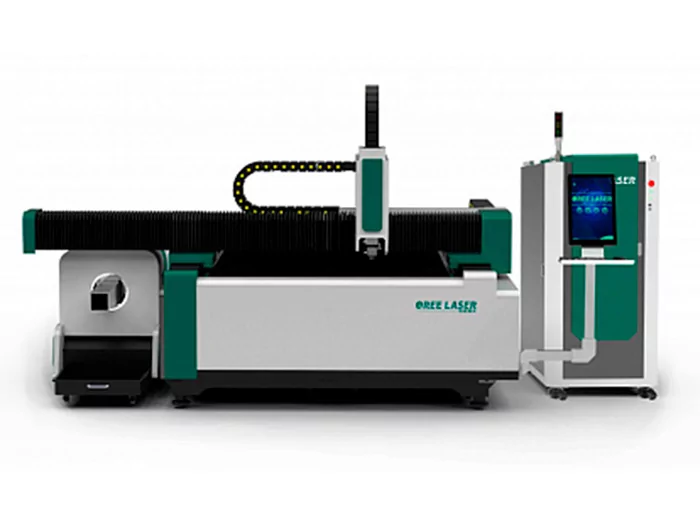

Комбинированный лазерный станок OREE LASER EG3015T6 со сменным столом и функцией трубореза

OREE LASER EG3015T6 — лист и труба на одном лазерном комплексе

OREE LASER EG3015T6 закрывает сразу два участка металлообработки: раскрой листа 3000 х 1500 мм и лазерную резку труб длиной до 6 метров. Вместо покупки отдельного листового лазера и трубореза предприятие получает один производственный комплекс, одну систему управления и единый сервис. Меньше вложений в оборудование, меньше занимаемой площади, шире перечень заказов, которые можно выполнять внутри собственного цеха.

На одном станке можно выпускать корпусные детали, кронштейны, фланцы, панели, элементы рам, металлоконструкций, ограждений и каркасов. Листовые детали и профиль для одного изделия готовятся рядом и быстрее уходят на гибку, сварку или сборку.

Два вида резки — одна инвестиция

Листовой лазер часто не закрывает весь заказ. Для рам, каркасов, мебели, ограждений и промышленного оборудования дополнительно требуются трубы и профиль. Передача этой части работ подрядчику увеличивает срок изготовления и добавляет отдельную себестоимость.

Труборезный модуль OREE LASER EG3015T6 работает с круглыми трубами Ø20 – 200 мм и квадратным профилем 20 х 20 – 160 х 160 мм, максимальная длина заготовки — 6000 мм. Двойной пневматический патрон автоматически центрирует и фиксирует трубу.

Один комплекс берёт лист, трубу и профиль. Производство меньше зависит от подрядчиков, быстрее комплектует заказы и получает возможность принимать работы, для которых раньше требовалось отдельное оборудование.

Лазер должен резать, а не ждать новый лист

На обычном столе после каждого цикла приходится остановить резку, снять детали и загрузить следующую заготовку. У EG3015T6 второй стол готовится одновременно с обработкой первого.

Автоматическая смена занимает 10 секунд. Новый лист быстро поступает в рабочую зону, а лазер возвращается к резке почти сразу после завершения программы.

При постоянной загрузке выигрыш складывается из каждого обработанного листа. Чем больше серий проходит через станок, тем меньше рабочего времени теряется на загрузку и выгрузку.

Больше деталей за смену без второго станка

Максимальная скорость холостого перемещения портала достигает 120 м/мин, рабочая скорость — до 80 м/мин, ускорение — 1,5 G. Сервоприводы YASKAWA быстро отрабатывают короткие перемещения, отверстия и сложные контуры.

Точность позиционирования составляет ± 0,03 мм, повторяемость — ± 0,02 мм. Серийные детали сохраняют заданную геометрию, поэтому меньше времени уходит на подгонку перед дальнейшей сборкой.

Быстрая переналадка под разные заказы

Режущая головка Raytools оснащена автоматической регулировкой фокуса и датчиком высоты. При смене материала, толщины или режима оператору требуется меньше ручной настройки.

Для производства с широкой номенклатурой деталей выигрыш складывается не только из скорости самого реза. Быстрее запускается следующий заказ, сокращаются паузы между партиями, оборудование дольше занято полезной работой.

Что работает на результат

Когда EG3015T6 выгоднее двух отдельных станков

OREE LASER EG3015T6 подходит производствам, где лист и профиль регулярно встречаются в одном заказе. Металлоконструкции, каркасы, промышленная мебель, ограждения, оборудование — вместо разрыва технологической цепочки между двумя участками основные детали выпускаются на одном лазерном комплексе.

Экономия начинается не только с покупки оборудования. Меньше площади под станки, одна зона обслуживания, меньше перемещений заготовок, меньше работ на стороне и быстрее прохождение заказа от раскроя до сборки.

Комплектация:

• Волоконный источник лазера – 1 шт.
• Режущая головка, Raytools Automation (Shanghai) Co Ltd (Швейцария) – 1 шт.
• Серводвигатели YASKAWA (Япония), X ось – 850 Вт, Y ось – 1.3 кВт, Z ось – 400 Вт
• Подшипники – NSK (Япония)

• Электромагнитный клапан – SMC (Япония)

• Электрические компоненты – Schnaider (Франция)

• Редукторы скорости Motoreducer – 1 комплект
• Газораспределительный клапан – SMC (Япония), автоматическая регулировка подачи газов
• Монитор ADVANTECH (Тайвань), вертикальный, 320 х 560 мм – 1 шт.

• Программное обеспечение CypCut (на русском и английском языках)
• Промышленный чиллер  – 1 шт.
• Вытяжка Taitong (Китай) – 1 шт.

• Стойка управления с ЖК-дисплеем и ПК – 1 комплект

• Пульт беспроводного управления и контроля - 1 шт.
• Защитное стекло - 10 шт.

• Сопло - 10 шт.

• Поддон для сбора заготовок - 1 шт.

• Автоматический датчик высоты
• Набор инструментов для установки станка – 1 комплект
• Централизованная автоматическая система смазки
• Беспроводное управление Wi-Fi


Особенности конструкции:

	Литая чугунная станина Станина, выполненная из литого серого чугуна, обеспечивает высокую жёсткость и стабильность, благодаря чему минимизируются деформации и вибрации во время работы, что способствует высокой точности и качеству обработки. Этот материал обладает отличной прочностью на сжатие и износостойкостью, что гарантирует долговечность и устойчивость к агрессивным условиям эксплуатации. Чугун также отличается превосходными демпфирующими свойствами, обеспечивая гашение вибраций и шумов, и низким коэффициентом теплового расширения, что предотвращает деформации при нагреве;
	Автоматический быстросменный стол Значительно повышает производительность и эффективность работы, позволяя сократить время простоя между обработками заготовок. Стол использует шестигранную стальную орбиту с плотно вставленными роликами, что позволяет осуществлять смену за 10 секунд, увеличивая срок службы оборудования и снижая затраты на его обслуживание. Обеспечивает непрерывность производственного процесса, автоматически заменяя отработанный материал на новый, что особенно важно при больших объемах производства. Кроме того, такой стол минимизирует ручной труд и связанные с ним риски ошибок и травм, улучшая общую безопасность и точность операций. Автоматизация смены столов также способствует более рациональному использованию оборудования, увеличивая его срок службы и снижая затраты на обслуживание. При смене верхний стол заменяется на нижний;
	Труборезный модуль Предназначен для точной и эффективной резки труб и профилей. Данный модуль интегрируется с лазерной системой и обеспечивает возможность обработки металлических труб различного диаметра и толщины с высокой точностью. Использование труборезного модуля позволяет значительно расширить функциональные возможности лазерного раскройщика, улучшить качество реза и ускорить процесс производства, минимизируя отходы и снижая затраты на последующую обработку;
	Двойной пневматический патрон Двухсторонняя пневматическая патронная трубка автоматически определяет центр и центрирует трубу с помощью самоцентрирующиеся пневмозажимы, обеспечивая её точное позиционирование и фиксацию. Это значительно повышает стабильность и точность резки. Патрон использует зажимные кулачки для надежной фиксации труб различного диаметра и формы, что способствует экономии материалов и увеличению производительности;
	Raytools Automation (Shanghai) Co Ltd головка Весь диапазон фокусных расстояний находятся под контролем системы управления станком CypCut. Необходимое фокусное расстояние автоматически регулируется в процессе работы, это помогает достигать наилучшего эффекта резки металлических листов различной толщины. Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением. Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания. Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе. Преимущества лазерных головок Raytools Automation (Shanghai) Co Ltd: Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока  Автоматическая регулировка фокусного расстояния, точность позиционирования 0.03 мм    Удобная установка линзы, быстрый и легкий доступ к защитному стеклу Конструкция сопла с применением вспомогательных газов и защитной заслонки удобна при резке высокоотражающих материалов и предотвращает разбрызгивание металла    Встроенные каналы с двойным контуром охлаждения обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз Для коллимационной и фокусирующей линзы используются синглетные, дублетные или асферические линзы, в соответствии с параметрами лазера, для обеспечения оптимальной фокусировки и качества луча;
	Портальная балка (Портал 5-го поколения из авиационного алюминия) Портальная балка лазерного станка, выполненная из авиационного алюминия, сочетает легкость и высокую прочность, что уменьшает массу конструкции и снижает инерцию, повышая скорость и ускорение перемещений. Этот материал обеспечивает необходимую жёсткость и устойчивость к деформациям, минимизируя вибрации и обеспечивая высокую точность резки. Благодаря коррозионной стойкости и высокой теплопроводности алюминий предотвращает перегрев и продлевает срок службы конструкции, уменьшая необходимость в обслуживании. Простота обработки алюминия позволяет создавать сложные и точные конструкции, что улучшает динамическую производительность и поддерживает стабильность геометрии при температурных колебаниях, обеспечивая высокое качество и точность обработки;
	Привод X, Y - зубчатые рейки шестерня YYC Косозубая зубчатая передача YYC, Тайвань. По сравнению с прямозубой косозубая реечная передача обладает большей нагрузочной способностью. Обеспечивая высокую плавность зацепления и хода, она снижает уровень шума, может выдерживать дополнительные динамические нагрузки. Изготовлены из стали марки 45C с химическим чернением поверхности;
	Привод Z - шарико-винтовая пара TBI ШВП TBI известна своей высокой эффективностью преобразования вращательного движения в поступательное, минимальными люфтами и долговечностью. Это особенно важно для лазерных раскройщиков, где требуется точное и плавное позиционирование режущей головки;
	Пневматические элементы SMC Пневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа;
	Линейные направляющие (рельсы) HIWIN с автоматической смазкой Идеально подходят для лазерного раскройщика металла, так как они обеспечивают высокую точность и стабильность движения, минимизируя трение и износ. Автоматическая смазка снижает необходимость в ручном обслуживании, что увеличивает надежность и срок службы системы, а также поддерживает постоянное качество резки за счет уменьшения вибраций и повышения плавности перемещения;
	Система централизованной автоматической смазки с интеллектуальным регулированием Обеспечивает эффективное обслуживание и надежную работу оборудования. Полная многоточечная смазка охватывает направляющие рельсы, ползунки, винты и рейки, а также включает сбор использованной смазки, что упрощает техническое обслуживание. Благодаря точному дозированию смазочных материалов снижается их расход, что способствует увеличению срока службы всех узлов техники. Эта система гарантирует высокую стабильность и производительность станка, минимизируя необходимость в ручном обслуживании и снижая износ компонентов;
	Сервоприводы YASKAWA Обеспечивают плавное и точное управление движением, что особенно важно при выполнении сложных операций. Благодаря высокой скорости отклика и способности работать с большими нагрузками, серводвигатели YASKAWA способствуют улучшению производительности и качества обработки материалов;
	Электрические компоненты Schnaider Электрические компоненты Schneider, включая реле и автоматы, установленные в станке, эффективно защищают цепь от перегрузок, коротких замыканий и промышленных отключений, обеспечивая надежность и стабильность работы лазерного раскройщика металла. Эти компоненты не только предотвращают потенциальные аварийные ситуации, но и способствуют долговечности и устойчивости оборудования. Благодаря передовым технологиям Schneider, улучшается энергоэффективность системы, что ведет к снижению эксплуатационных расходов;
	Комплексная аварийная сигнализация Может быть передана на интерфейс через центр управления Он может заранее выявлять неисправности, уменьшать скрытые опасности и удваивать эффект проверки оборудования;
	Интеллектуальная система управления Система управления CypCut - программное обеспечение, специально разработанное для лазерных станков, предлагает интуитивно понятный интерфейс, который упрощает настройку и управление процессом резки. CypCut поддерживает множество функций, включая автоматическое распознавание контуров, оптимизацию маршрутов резки и управление мощностью лазера. Это позволяет уменьшить количество отходов и повысить эффективность производства. Программа совместима с различными форматами файлов, такими как CAD, CorelDRAW, PLT, AI, DXF, что обеспечивает гибкость и удобство при работе с различными проектами;
	Источник лазерного излучения Современные источники лазерного излучения (Raycus, IPG) обеспечивают высокую мощность и стабильность луча, что позволяет осуществлять резку и обработку широкого спектра материалов с высокой точностью. Лазеры могут работать в непрерывном и импульсном режимах, что дает возможность настроить параметры обработки под конкретные задачи, будь то резка, сварка или маркировка. Эффективное управление энергией лазера способствует минимизации теплового воздействия на обрабатываемый материал, что важно для сохранения его структуры и свойств. Рассчитан на непрерывную эксплуатацию в течение более 100 000 часов, что эквивалентно 10 годам эксплуатации;
	Промышленный чиллер
	Беспроводное управление и контроль Беспроводное управление с помощью пульта позволяет регулировать позицию лазерной головки, сбрасывать координаты, управлять рукояткой и давлением зажима.
