Волоконный лазер Gweike LF3015GCR (модель High класса с функцией резки трубы и сменным столом)

Gweike LF3015GCR — лист, труба и сменные столы в одном лазерном комплексе

Gweike LF3015GCR объединяет три функции, которые напрямую влияют на загрузку производства: лазерную резку листа 3000 х 1500 мм, обработку труб длиной до 6 метров и автоматические сменные столы. Один станок закрывает больше номенклатуры, сокращает время между рабочими циклами и уменьшает потребность в отдельном труборезе.

Модель High-класса рассчитана на серийный выпуск корпусных деталей, кронштейнов, фланцев, элементов рам, каркасов и металлоконструкций. Листовые и трубные заготовки для одного заказа можно выпускать на одном участке и быстрее передавать на гибку, сварку и сборку.

Сменные столы — больше резки за рабочую смену

После каждого раскроенного листа обычный лазер простаивает, пока оператор снимает детали и загружает новую заготовку. В Gweike LF3015GCR подготовка следующего листа идёт на втором столе параллельно с резкой.

Смена столов занимает 15 – 17 секунд. Чем выше серийность, тем сильнее преимущество: меньше оплачиваемого машинного времени уходит на ожидание, больше — на выпуск деталей.

Труборез расширяет ассортимент без второго лазерного станка

Трубный модуль принимает заготовки длиной от 3 до 6 метров, диаметром 12 – 220 мм и массой до 200 кг. Передний и задний пневматические патроны фиксируют трубу и поддерживают её во время обработки.

Лист на корпуса и основания, труба на каркасы и стойки — весь комплект можно изготовить внутри одного участка. Меньше заказов уходит подрядчикам, сокращаются сроки комплектации, появляется возможность брать изделия со смешанной конструкцией без расширения станочного парка.

High-класс для постоянной производственной загрузки

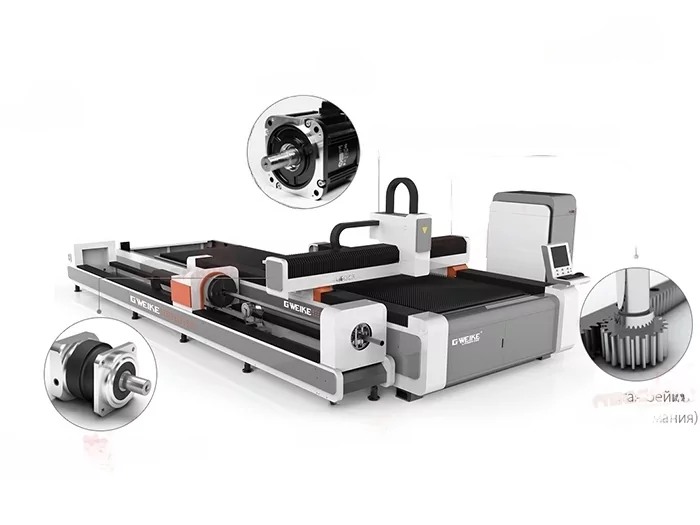

LF3015GCR собран на промышленной компонентной базе: сервоприводы Inovance, режущая головка Raytools, направляющие HIWIN/LAPPING, рейки YYC/APEX, пневматика SMC/CKD/Airtec, электрокомпоненты Schneider/Zhengtai и подшипники NSK. Отдельный электрошкаф оснащён кондиционером.

Сварная сегментированная станина отвечает за жёсткость, алюминиевый портал снижает массу подвижной части. В результате станок сохраняет хорошую динамику при сложных контурах и серийной работе.

Быстрая резка без потери повторяемости

Скорость позиционирования достигает 120 м/мин, ускорение — 1,5 G, максимальная скорость резки по линейным осям — 60 м/мин. Точность позиционирования составляет ± 0,03 мм, повторяемость — ± 0,02 мм.

Высокая динамика сокращает время на детали с отверстиями, пазами и частой сменой направления. Стабильная повторяемость снижает объём подгонки на следующих операциях — детали из одной партии проще собирать и сваривать.

Мощность под задачи производства

Gweike LF3015GCR поддерживает волоконные источники Raycus и IPG; в технических характеристиках платформы заявлена мощность до 30 кВт. Конкретную конфигурацию можно подобрать под рабочие толщины, требуемую скорость и бюджет проекта.

Режущие головки мощностью от 1500 Вт комплектуются автоматической фокусировкой. При смене толщины металла требуется меньше ручной переналадки, следующий заказ быстрее выходит в работу.

Один станок вместо компромиссов между производительностью и универсальностью

Gweike LF3015GCR подходит для производств, где обычного листового лазера уже мало. Сменные столы ускоряют серийный раскрой, труборез добавляет новое направление обработки, а High-комплектация рассчитана на регулярную промышленную работу.

Вместо покупки листового лазера сейчас и отдельного трубореза позже можно сразу организовать более универсальный участок, способный выпускать комплект деталей для готового изделия.

Комплектация:

• Лазерный источник Raycus/IPG (на выбор)
• Резательная головка Raytools Automation (Shanghai) Co Ltd
• Сервомоторы Inovance
• Система управления Friendness
• Пневматические передний и задний патроны, система передачи: зубчатое колесо, точность высшая
• Передний патрон зажим 3 ряда
• Зубчатые рейки YYC/APEX (Тайвань)
• Линейные направляющие HIWIN/LAPPING
• Редукторы скорости Motoreducer (Франция)
• Шариковые винты TBI
• Пневматические компоненты SMC/CKD/Airtec
• Электрокомпоненты Schneider/Zhengtai
• Подшипники NSK
• Водяной чиллер
• Электрический шкаф с кондиционером
• Система вытяжки, вентилятор
• Система автоматической смазки
