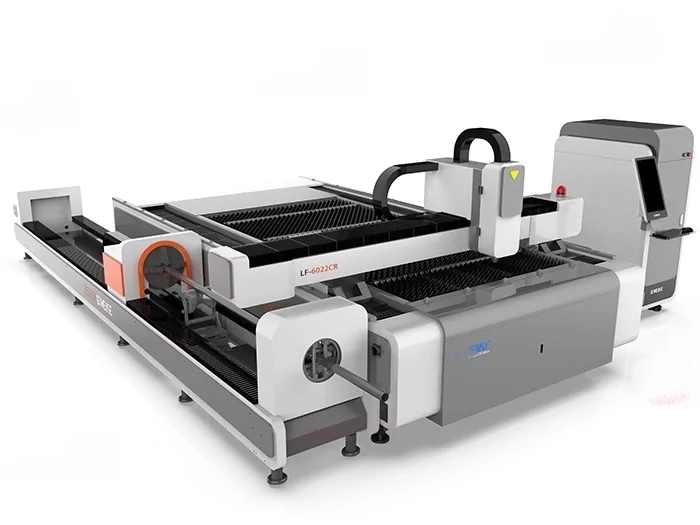

Волоконный лазер LF6025CR (модель High класса с труборезом)

Gweike LF6025CR — крупноформатный лазер для листа и труб

Gweike LF6025CR закрывает сразу два направления металлообработки: раскрой листа размером до 6000 х 2500 мм и лазерную резку труб длиной до 6 метров. Крупное рабочее поле, труборез и промышленная комплектация High-класса ориентированы на производство металлоконструкций, рам, корпусов, промышленного оборудования и других изделий, где лист и профиль регулярно встречаются в одном заказе.

Один комплекс вместо двух отдельных участков сокращает перемещение заготовок по цеху, уменьшает объём работ у подрядчиков и ускоряет комплектацию деталей перед гибкой, сваркой и сборкой.

6 х 2,5 метра — крупные детали без лишнего деления листа

Рабочая зона 6000 х 2500 мм рассчитана на длинномерные и крупноформатные заготовки массой до 2000 кг. Панели, основания, боковины, элементы рам и крупные детали металлоконструкций размещаются на одном листе без предварительного раскроя на небольшие части.

Для производства выгода прямая: меньше подготовительных операций, меньше стыков и сварных соединений в крупной детали, свободнее раскладка и шире перечень заказов, доступных собственному участку лазерной резки.

Трубы до 6 метров — меньше заказов на стороне

Труборезный модуль работает с заготовками длиной от 3 до 6 метров, диаметром описанной окружности 12 – 220 мм и массой до 200 кг. Электронный патрон автоматически определяет положение трубы, а секционные опоры поддерживают длинную заготовку и снижают риск деформации во время обработки.

Листовые детали и профиль для одного изделия можно выпускать рядом. Каркас, стойки, элементы рамы, панели и крепёжные детали быстрее собираются в готовый комплект и не ждут обработки на другом участке.

Больше номенклатуры на одной производственной площади

Gweike LF6025CR хорошо вписывается в производство:

• металлоконструкций и каркасов;
• корпусов и промышленного оборудования;
• торговых и складских конструкций;
• ограждений и рам;
• длинномерных изделий из листа и профиля;
• комплектов деталей под последующую сварку.

Комбинация листовой и трубной резки расширяет ассортимент без покупки отдельного лазерного трубореза и без выделения дополнительной площади под вторую машину.

Скорость для серийной работы

Скорость позиционирования достигает 120 м/мин, ускорение — 1,5 G. Точность позиционирования составляет ± 0,03 мм, повторяемость — ± 0,02 мм. Трубная ось вращается на 360° со скоростью до 80 об/мин.

Высокая динамика сокращает время обработки деталей с большим количеством отверстий, пазов и коротких контуров. Стабильная повторяемость уменьшает объём подгонки на следующих операциях — детали быстрее уходят в сборку.

High-класс с запасом по мощности

LF6025CR поддерживает волоконные источники Raycus и IPG мощностью до 30 кВт. Конфигурацию можно подобрать под текущие толщины металла или заложить запас на рост объёмов и более тяжёлые задачи.

Режущая головка Raytools, сервоприводы Inovance, направляющие HIWIN/LAPPING, рейки YYC/APEX, пневматика SMC/CKD/Airtec и электрокомпоненты Schneider/Zhengtai формируют промышленную базу для регулярной загрузки. Электрошкаф оснащён кондиционером, механика — автоматической системой смазки.

Когда стандартного лазера уже мало

Gweike LF6025CR рассчитан на предприятия, которым тесно в формате 3000 х 1500 мм и недостаточно одной только листовой резки. Шестиметровое рабочее поле берёт крупные детали, труборез добавляет профиль и длинномерные элементы, High-комплектация ориентирована на интенсивную промышленную эксплуатацию.

Вместо расширения производства несколькими узкоспециализированными станками можно сосредоточить больше операций на одном лазерном комплексе, сократить сроки прохождения заказа и эффективнее использовать площадь цеха.

Комплектация:

• Лазерный источник Raycus/IPG (на выбор)
• Резательная головка Raytools Automation (Shanghai) Co Ltd
• Сервомоторы: Inovance
• Система управления Friendness
• Пневматические передний и задний патроны, система передачи: зубчатое колесо, точность высшая
• Передний патрон зажим 3 ряда
• Зубчатые рейки YYC/APEX (Тайвань)
• Линейные направляющие HIWIN/LAPPING
• Редукторы скорости Motoreducer (Франция)
• Шариковые винты TBI
• Пневматические компоненты SMC/CKD/Airtec
• Электрокомпоненты Schneider/Zhengtai
• Подшипники NSK
• Водяной чиллер
• Электрический шкаф с кондиционером
• Система вытяжки, вентилятор
• Система автоматической смазки
