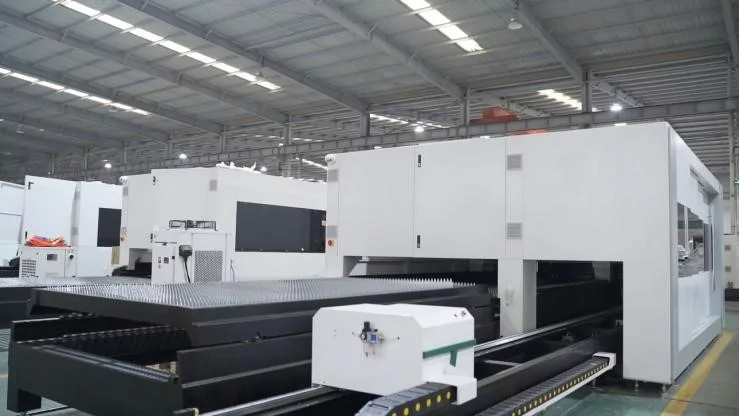

Станок оптоволоконной лазерной резки Oree Laser PG 6020 Т6 со сменными столами в защитной кабине с труборезом
Система управления
Основные характеристики
Перемещение и подачи
Точность
Параметры подключения
Габариты
• Станок оптоволоконной лазерной резки Oree Laser PG 6020 Т6 представляет собой универсальное решение для высокоточной резки листового металла и труб. Оснащён мощным лазерным источником и современной системой автоматизации;
• Основное рабочее поле составляет 6050 х 2030 мм, а также предусмотрена функция обработки труб длиной до 6000 мм и диаметром от 15 до 350 мм, как круглых, так и профильных. Встроенный труборез позволяет обрабатывать широкий спектр заготовок без необходимости в дополнительном оборудовании;
• Станок поставляется в полной защитной кабине, обеспечивая безопасность оператора и защиту от лазерного излучения, а система сменных столов позволяет значительно сократить время простоя при загрузке и выгрузке материала — полная смена платформы занимает от 18 до 30 секунд;
• Массивная станина рассчитана на сверхтяжёлые листы и выдерживает нагрузку до 3840 кг, а максимальная нагрузка патрона для труб — до 600 кг. Встроенная зональная вытяжка, гофра по оси Y и система мониторинга давления в режиме реального времени обеспечивают чистоту рабочей зоны и точное управление подачей газа;
• Высокоточная лазерная головка BOCI BLT442 с автофокусировкой оснащена поворотной ручкой для быстрой регулировки фокусного расстояния. Оптимизированная оптическая система и аэродинамика воздушного потока обеспечивают стабильную резку с минимальным вмешательством оператора. Используются стандартные промышленные газы — кислород, азот и сжатый воздух — в зависимости от типа материала и требований к качеству реза;
• Японские серводвигатели YASKAWA обеспечивают высокоточную работу, поддерживают автоматическую настройку и точное позиционирование. Станок укомплектован направляющими шириной 25, 30 и 20 мм, а также жёсткими рейками для стабильной работы на высокой скорости;
• Программное обеспечение и система управления — FSCUT5000BH с поддержкой функций автоматического распознавания кромок, слежения за контуром и системой сброса в случае ошибок;
• Станок оснащён возможностью беспроводного подключения по Wi-Fi, что позволяет проводить удалённую диагностику, настройку параметров и техническую поддержку в режиме реального времени. Программа раскроя TubesT входит в комплект и оптимизирована под резку труб, а система управления поддерживает все популярные графические форматы: PLT, AI, DXF, LXD, Gerber и NC;
• За охлаждение лазерной головки и источника отвечает промышленный чиллер HANLI мощностью 12000 Вт, позволяя поддерживать стабильную работу даже при высоких нагрузках. Электронные компоненты в системе управления производства Schneider и OMRON обеспечивают надёжность, безопасность и высокую чувствительность автоматических процессов.
• Лазерные станки для раскроя, представленные в нашем каталоге, обладают рядом преимуществ: они обеспечивают простой и точный раскрой с образованием ровного, идеально гладкого края, который не требует дополнительной обработки. Высокое качество реза достигается благодаря оптоволоконному лазерному источнику, способному оперативно обрабатывать металлы различной толщины. Портал из авиационного алюминия гарантирует высокую стабильность и низкую инертность при работе на высоких скоростях, а надежные двигатели обеспечивают стабильную работу оборудования;
• Станки для лазерной резки по металлу с ЧПУ используются для промышленного производства изделий из листового проката стали и цветных металлов;
• Лазерные станки профессиональной серии PG с усовершенствованной конструкцией станины, автоматической сменой столов в исполнении с защитной кабиной в основном используются для резки, гравировки и пробивки отверстий в листовом металле с высокой точностью и качественной обработкой контуров. Они подходят для работы с нержавеющей сталью, углеродистой сталью, легированной сталью, медью, алюминием, золотом, серебром, титаном и другими металлическими листами. Востребованы на больших металлообрабатывающих предприятиях.
Комплектация:
- Лазерный источник Raycus 12 кВт – 1 шт.
- Режущая головка, BOCI BLT442 с автофокусировкой – 1 шт.
- Серводвигатели YASKAWA с тормозом (Япония), X ось – 1.3 кВт, Y ось – 2.9 х 2 кВт, Z ось – 750 Вт
- Пневматические компоненты – SMC (Япония)
- Направляющие (Тайвань) – 25 мм, 30 мм, 20 мм
- Подшипники – NSK (Япония)
- Электрические компоненты – Schnaider (Франция)
- Стол с пилообразным лезвием
- Система FSCUT5000BH
- Промышленный чиллер HANLI 12000 Вт
- Редуктор KOFOH (КНР)
- Централизованная автоматическая система смазки
- Беспроводное управление Wi-Fi
- Расходные материалы (сопло, защитное стекло, керамическое кольцо, кабель датчика ёмкости)
Особенности конструкции:
|
Станина для сверхтяжелой листовой сталиПредназначена для обработки толстых пластин, исключая деформацию даже при интенсивной работе. Эта конструкция гарантирует стабильность и долгосрочную надежность оборудования, что делает его идеальным выбором для задач, требующих высокой точности и долговечности. |
|
Автоматический быстросменный столЗначительно повышает производительность и эффективность работы, позволяя сократить время простоя между обработками заготовок. Стол использует шестигранную стальную орбиту с плотно вставленными роликами, что позволяет осуществлять смену за 10 секунд, увеличивая срок службы оборудования и снижая затраты на его обслуживание. Обеспечивает непрерывность производственного процесса, автоматически заменяя отработанный материал на новый, что особенно важно при больших объемах производства. Кроме того, такой стол минимизирует ручной труд и связанные с ним риски ошибок и травм, улучшая общую безопасность и точность операций. Автоматизация смены столов также способствует более рациональному использованию оборудования, увеличивая его срок службы и снижая затраты на обслуживание. При смене верхний стол заменяется на нижний; |
|
Защитная кабинаУстановка защитного кожуха для лазерного станка обеспечивает повышенную безопасность оператора, защищая его от вредного лазерного излучения и металлических искр, снижает риск несчастных случаев и травм. Кабина также помогает уменьшить уровень шума и загрязнение рабочего места пылью и металлическими частицами, что улучшает условия труда и поддерживает чистоту в производственной зоне. Данная система безопасности имеет европейский сертификат и соответствует всем нормам CE; |
|
Труборезный модульПредназначен для точной и эффективной резки труб и профилей. Данный модуль интегрируется с лазерной системой и обеспечивает возможность обработки металлических труб различного диаметра и толщины с высокой точностью. Использование труборезного модуля позволяет значительно расширить функциональные возможности лазерного раскройщика, улучшить качество реза и ускорить процесс производства, минимизируя отходы и снижая затраты на последующую обработку; |
|
Лазерная головка BOCI BLT442 с автофокусировкойВысокоточная и надёжная лазерная головка BOCI BLT442 предназначена для промышленной резки с использованием волоконных лазеров. Оснащена встроенной системой автофокусировки, что обеспечивает максимальную точность реза и удобство в работе с различными материалами и толщинами без необходимости ручной перенастройки.
Преимущества:
|
|
Портальная балка (Портал 4-го поколения из авиационного алюминия)
Портальная балка лазерного станка, выполненная из авиационного алюминия, сочетает легкость и высокую прочность, что уменьшает массу конструкции и снижает инерцию, повышая скорость и ускорение перемещений. Этот материал обеспечивает необходимую жёсткость и устойчивость к деформациям, минимизируя вибрации и обеспечивая высокую точность резки. Благодаря коррозионной стойкости и высокой теплопроводности алюминий предотвращает перегрев и продлевает срок службы конструкции, уменьшая необходимость в обслуживании. Простота обработки алюминия позволяет создавать сложные и точные конструкции, что улучшает динамическую производительность и поддерживает стабильность геометрии при температурных колебаниях, обеспечивая высокое качество и точность обработки; |
|
Редуктор KOFOHОбеспечивает плавную и стабильную передачу крутящего момента. Это позволяет добиваться высокой точности позиционирования при резке, снижает вибрации и увеличивает срок службы механических узлов. Благодаря своей компактной и надёжной конструкции редуктор устойчив к перегрузкам и рассчитан на длительную эксплуатацию в интенсивных режимах; |
|
Подшипники NSKГарантируют стабильную и бесперебойную работу подвижных узлов при высоких скоростях, минимизируя трение и износ. Подшипники выдерживают высокие нагрузки, обладают низким уровнем шума и не теряют своих характеристик даже при длительной работе в условиях повышенной запылённости; |
|
Пневматические элементы SMCПневматическая система обеспечивает подачу в зону реза от внешних магистралей воздуха, кислорода или инертного газа; |
|

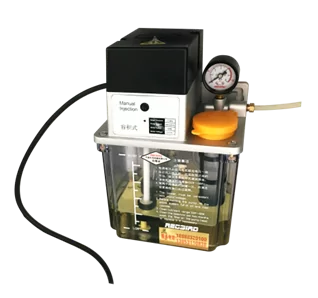

Система автоматической смазкиОбеспечивает эффективное обслуживание и надежную работу оборудования. Полная многоточечная смазка охватывает направляющие рельсы, ползунки, винты и рейки, а также включает сбор использованной смазки, что упрощает техническое обслуживание. Благодаря точному дозированию смазочных материалов снижается их расход, что способствует увеличению срока службы всех узлов техники. Эта система гарантирует высокую стабильность и производительность станка, минимизируя необходимость в ручном обслуживании и снижая износ компонентов; |
|
Серводвигатель YASKAWAОбеспечивает плавное и точное управление движением, что особенно важно при выполнении сложных операций. Благодаря высокой скорости отклика и способности работать с большими нагрузками, серводвигатель YASKAWA способствуют улучшению производительности и качества обработки материалов; |
|
Электрические компоненты SchnaiderЭлектрические компоненты Schneider, включая реле и автоматы, установленные в станке, эффективно защищают цепь от перегрузок, коротких замыканий и промышленных отключений, обеспечивая надежность и стабильность работы лазерного раскройщика металла. Эти компоненты не только предотвращают потенциальные аварийные ситуации, но и способствуют долговечности и устойчивости оборудования. Благодаря передовым технологиям Schneider, улучшается энергоэффективность системы, что ведет к снижению эксплуатационных расходов; |
|
Интеллектуальная система управленияПрограмма управления Cypcut5000BH - программное обеспечение, специально разработанное для лазерных станков, предлагает интуитивно понятный интерфейс, который упрощает настройку и управление процессом резки. Поддерживает множество функций, включая автоматическое распознавание контуров, оптимизацию маршрутов резки и управление мощностью лазера. Это позволяет уменьшить количество отходов и повысить эффективность производства. Программа совместима с различными форматами файлов, такими как plt, ai, dxf, lxd, gerber, nc, что обеспечивает гибкость и удобство при работе с различными проектами; |
|
Источник лазерного излученияИсточник лазерного излучения (Raycus) обеспечивает высокую мощность и стабильность луча, что позволяет осуществлять резку и обработку широкого спектра материалов с высокой точностью. Лазер может работать в непрерывном и импульсном режимах, что дает возможность настроить параметры обработки под конкретные задачи, будь то резка, сварка или маркировка. Эффективное управление энергией лазера способствует минимизации теплового воздействия на обрабатываемый материал, что важно для сохранения его структуры и свойств. Рассчитан на непрерывную эксплуатацию в течение более 100 000 часов, что эквивалентно 10 годам эксплуатации; |
|
Промышленный чиллерПромышленный чиллер HANLI 12000W играет ключевую роль в обеспечении стабильного теплового режима оборудования, предотвращая перегрев и обеспечивая долговечность компонентов станка. Эффективно охлаждает источники лазерного излучения и другие важные элементы, поддерживая оптимальную температуру для их работы. Продлевает срок службы оборудования и повышает точность и стабильность обработки, так как стабильные температурные условия предотвращают деформации и изменения в характеристиках материалов; |
|
Wi-Fi беспроводное управлениеБеспроводное управление позволяет регулировать позицию лазерной головки, сбрасывать координаты, управлять рукояткой и давлением зажима. |
