Портальный станок лазерной резки листов Gweike GKS12025SL 40кВт

Gweike GKS12025SL рассчитан на раскрой листа там, где стандартных форматов 3000 или 6000 мм уже недостаточно. Рабочая зона 12 000 х 2500 мм принимает заготовки массой до 15 тонн, а конфигурация поддерживает волоконные источники мощностью до 40 кВт. Отдельный портал перемещается вдоль наборной платформы, поэтому конструкция не ограничена монолитной станиной фиксированной длины.

• 12 метров непрерывного раскроя — длинные детали помещаются на стол в проектном размере
• Нагрузка до 15 000 кг — платформа рассчитана на массивный листовой прокат
• До 40 кВт мощности — конфигурация охватывает диапазон источников 6, 12, 20, 30 и 40 кВт
• Автоматическое определение положения листа — ЧПУ находит кромки и учитывает фактический угол заготовки перед резкой

Изделия и производственные задачи

• Продольные балки и элементы рам
• Крупные стенки и панели металлоконструкций
• Детали вагонов и транспортных конструкций
• Основания машин и промышленного оборудования
• Длинные косынки, накладки и соединительные элементы
• Крупногабаритные заготовки под сварку
• Детали под последующую гибку и механическую обработку

Формат 12 х 2,5 м удобен не просто большим запасом площади. Его основная задача — сохранить длинную деталь цельной на этапе раскроя, когда деление на несколько частей впоследствии добавило бы сборку, сварные соединения и контроль общей геометрии.

Конструкция и практическая выгода

Ключевые конструктивные особенности

1. Большой лист не обязательно укладывать идеально по осям станка: GKS12025SL умеет самостоятельно определить положение его кромок емкостным датчиком. Если двенадцатиметровая заготовка лежит с небольшим разворотом, система получает фактический угол и программно корректирует координаты задания. На таком формате это куда практичнее ручной выверки многометрового листа перед каждым запуском.

2. Платформа собирается секциями, а не выполнена одной огромной рамой: производитель использует модули длиной 6 и 8 метров. Такая архитектура упрощает формирование крупного рабочего поля и оставляет возможность увеличить его в дальнейшем. У GKS12025SL штатная зона составляет 12 000 х 2500 мм, но сама концепция серии не привязывает портал к единственной длине основания.

3. На высокой мощности головка становится отдельным контролируемым узлом: для станка предусмотрены Precitec ProCutter или BOCI с автоматической фокусировкой. В описании BOCI заявлены мониторинг состояния головки, загрязнения защитной оптики и давления режущего газа, а также охлаждение сопла и датчика. То есть оператор получает информацию не только о команде на рез, но и о состоянии компонентов непосредственно возле зоны обработки.

4. Защита от столкновения работает через реальные запретные зоны: оператор может обозначить места установки прижимов и других препятствий. Если построенная траектория пересекает такую область, контур не запускается, а при расчёте переходов система учитывает безопасный маршрут головки. Для крупного листа с длинными холостыми перемещениями такая функция полезнее абстрактной «защиты от ошибок» — она решает вполне конкретную проблему встречи сопла с оснасткой или поднявшейся деталью.

5. Динамика здесь вполне рабочая несмотря на 12-метровый стол: по продольной оси портал приводят два сервомотора YASKAWA по 4,4 кВт. Максимальная скорость свободных перемещений заявлена 80 м/мин, ускорение — до 1,5 G, повторяемость позиционирования по X/Y — ±0,05 мм. Механическая передача построена на зубчатых рейках YYC и квадратных направляющих DTX/HIWIN — решение рассчитано на длинные реечные перемещения без применения многометровой ШВП.

Стандартная комплектация:

• Raycus или Maxphotonics источник лазера

• Precitec Procutter (Германия)/Boci (Китай) головка (по опции), автофокус
• Yaskawa (Япония) сервомоторы и драйверы, ось X – 1.3 кВт., ось Y – 2 х 4.4 кВт, ось Z – 0.75 кВт
• YYC зубчатая рейка шестерня
• Система управления 6 кВт: Cypcut4000E / 12 – 40 кВт: FSCUT8000A PLUS, интерфейс программы на английском и русском языках
• Функция защиты головки от столкновения листов
• Вечная лицензия на Cypnest программу автоматической раскладки чертежей листов
• DTX/Hiwin квадратные направляющие
• Motoreducer редукторы скорости из Германии
• CHNT электронные компоненты
• Система автоматической вытяжки с вентилятором 11 кВт
• Водяной чиллер
• Стабилизатор напряжения
• Система автоматической смазки
• Пневматические компоненты CKD (Япония)
• Запасные расходники

Особенности:

Модульная платформа 6 м и 8 м С помощью наборных секций можно увеличить рабочую площадь станка. Модульные секции могут быть 6 м и 8 м в длину, и также быстро и эффективно запущены в производство;
Boci, автофокус Фокусное расстояние: 200 мм Диапазон регулировки фокуса: +50 ~ -50 Скорость регулировки фокуса: 300 мм/сек 1. Состояние режущей головки напрямую связано с системой, точный мониторинг, своевременное предупреждение и ускорение диагностики и обслуживания на один шаг. 2. Наличие функции мониторинга загрязнения защитных линз, мониторинга давления резки. Наличие охлаждения сопел и водяного охлаждения датчика, и т. д. Precitec режущая головка моделью Procutter, автофокус Без ручной фокусировки Программное обеспечение автоматически настраивает фокусирующую линзу для автоматической перфорации и резки листов различной толщины. Скорость автоматической регулировки фокуса объектива в десять раз выше, чем при ручной регулировке. Большой диапазон регулировки Диапазон регулировки -10 мм ~ +10 мм, точность 0.01 мм, подходит для различных типов пластин 0 ~ 20 мм. Долгий срок службы Коллиматорная линза и фокусирующая линза имеют радиатор с водяным охлаждением, который снижает температуру режущей головки, увеличивая срок службы режущей головки;
Моторедуктор Стабильная работа Низкий уровень шума Большой выходной крутящий момент Высокое соотношение скоростей;
Функция защиты головки от столкновения листов Зоны безопасности – области, на которых установлены прижимы листа или держатели. При попадании оптической головки в такие зоны контур детали не обрабатывается, а станок встает на паузу. Размер зоны безопасности задаётся оператором. Зоны безопасности учитываются при построении безопасных проходов;
Функция определения положения листа Позволяет автоматически определять положение кромки листа, угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на столе не ровно, то кромки материала будут определены с помощью емкостного датчика, и материал будет программно повёрнут в необходимые координаты;
Тайвань – YYC Высокая точность Точное мгновенное передаточное отношение Высокая эффективность передачи Долгое время использования;
Сегментированное удаление дыма и пыли Каждая секция основания оснащена устройством для отвода дыма; осевой вентилятор окружает направленный вниз дымоотвод на 360° и поглощает его; вредный газ, дым и пыль отфильтровываются и удаляются;
Направляющие Высокая точность Точное мгновенное передаточное отношение Высокая эффективность передачи Длительный срок службы;
Серводвигатель Yaskawa Высокая точность Высокая скорость работы Высокая адаптивность и стабильность;
Дисплей операционной системы Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании;
Водяной чиллер Автоматическая система охлаждения лазера выполнена на базе промышленных водяных чиллеров от компании S&A серии CWFL или Tongfei серии TFLW. Чиллер имеет двойной контур охлаждения, один для лазерной головки, второй для лазерного источника. Высокопроизводительный блок водяного охлаждения, высококачественная титановая испарительная труба (пластинчатый испаритель из нержавеющей стали), циркуляционный многоступенчатый насос. Высокое качество, высокая эффективность, низкий уровень шума. Чиллер подходит для работы с излучателями известных брендов RAYCUS, IPG или MaxPhotonics;
Система автоматической смазки Станок оснащен централизованной автоматической системой подачи смазочной жидкости, что упрощает его обслуживание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок жизни узлов техники;

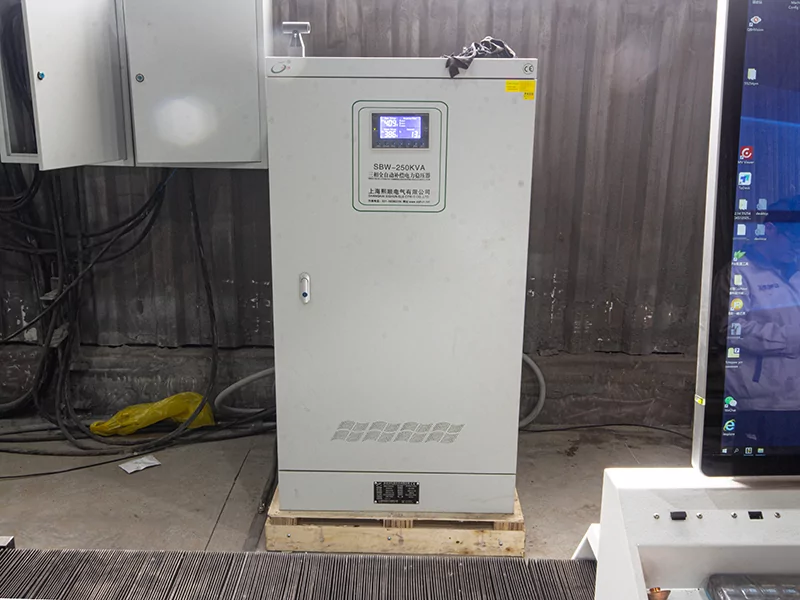

Стабилизатор напряжения Современные электронные компоненты очень требовательны в качественному питанию. Силовая часть станков выполнены на микроконтроллерах которые очень чувствительны к скачкам напряжения. На любом производстве скачки напряжения являются неотъемлемой частью производственного процесса будь то сварка, пуск станка, включение калорифера и т.д. Все эти процессы могут вывести из строя сложные электронные компоненты. Именно поэтому мы комплектуем станки стабилизатором напряжения;
Пусконаладочный комплект Набор инструментов и расходников для пусконаладочных работ и эксплуатации.
