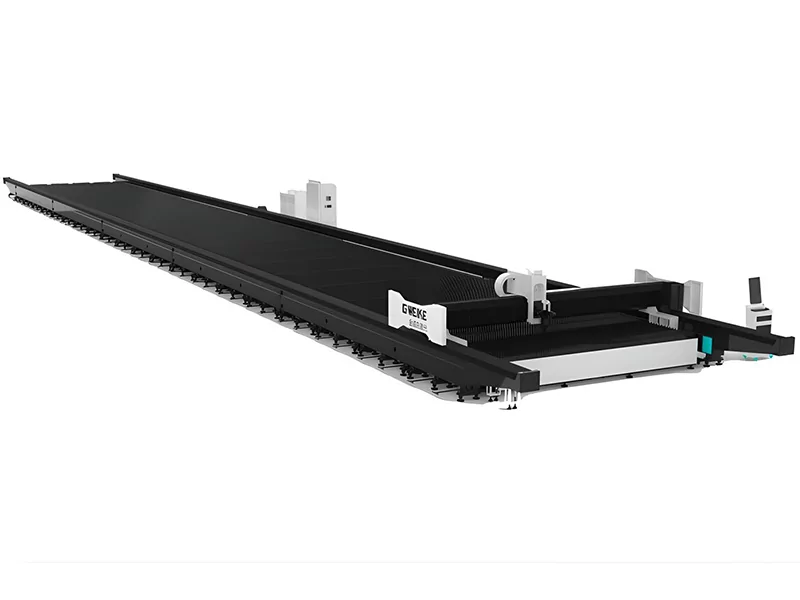

Станок лазерной резки GKS38040SA увеличенной ширины, 12 – 150 кВт

Gweike GKS38040SA — крупноформатный портальный лазер с рабочей зоной 38 000 х 4000 мм, рассчитанный не только на прямой раскрой, но и на рез под углом. Серия поддерживает источники мощностью от 12 до 150 кВт, поэтому конфигурацию можно подобрать под конкретный диапазон толщин. Отдельного внимания заслуживает конструкция основания: тяжёлый лист лежит на независимом рабочем столе и не нагружает станину, по которой перемещается портал.

• Ширина 4 метра — в раскрой помещаются крупные листы и детали, которые не укладываются в типовые поля шириной 2–3 м
• Прямой и угловой рез — поворотная ось головки расширяет геометрию обработки без отдельной установки детали
• Стол отделён от станины — масса крупной заготовки не передаётся напрямую на точную направляющую систему портала
• Вытяжка движется вместе с процессом — активные секции переключаются вслед за порталом, забирая дым там, где идёт рез

Изделия и производственные задачи

• Широкие панели и обшивки большой длины
• Продольные стенки и элементы рам
• Крупные детали транспортных конструкций
• Основания и корпусные элементы тяжёлого оборудования
• Пластины, косынки и соединительные детали большого формата
• Заготовки со скосами и наклонными кромками
• Детали под дальнейшую сборку и сварку

Формат 38 х 4 м здесь важен сразу в двух направлениях: станок работает и с очень длинными, и с нетипично широкими заготовками. В серии GKS-SA длина рабочего поля может доходить до 40 метров.

Конструкция и практическая выгода

Ключевые конструктивные особенности

• Здесь лист и портал фактически живут на разных конструкциях. На обычной схеме большая масса металла нагружает основание, от геометрии которого зависит движение режущей системы. У GKS38040SA рабочий стол выполнен независимым: тяжёлая заготовка опирается на него, а станина портала не принимает эту нагрузку. На рабочей длине 38 метров такое разделение напрямую работает на сохранение геометрии перемещений.

• GKS38040SA умеет уходить от строго вертикального реза. В FSCUT9100 предусмотрено управление поворотной осью головки, а сама модель заявлена для прямой и угловой обработки толстого крупноформатного листа. То есть речь уже не просто о двухкоординатном раскрое огромной пластины: режущий узел может менять угол относительно поверхности заготовки.

• Четырёхметровая ширина — одна из главных особенностей этой модели, и её не стоит терять за цифрой 38 метров. По длине крупноформатных портальных лазеров много, а рабочая ширина 4000 мм заметно расширяет формат исходной заготовки. Можно раскладывать широкие детали без поворота, стыковки или предварительного разделения листа только из-за ограничения поперечного хода.

• Вытяжка не пытается обслуживать все 38 метров одновременно. Она связана с положением портала: по мере его движения открываются и закрываются соответствующие группы вытяжных секций. Воздушный поток концентрируется возле текущего реза, где непосредственно образуются дым и мелкодисперсная металлическая пыль. Для настолько длинного открытого стола такая схема принципиально рациональнее постоянной вытяжки всей рабочей зоны.

• При своих габаритах станок остаётся достаточно быстрым по холостым перемещениям. Для X/Y заявлена скорость до 140 м/мин при ускорении до 1,5 G; привод построен на сервомоторах YASKAWA и косозубых рейках YYC/APEX. Здесь динамика нужна вполне прагматично: на поле длиной 38 метров расстояние между отдельными контурами может измеряться метрами, и медленный переезд головки быстро превращается в заметную часть общего цикла. Точность и повторяемость позиционирования по X/Y указаны на уровне 0,05 мм.

Стандартная комплектация:

• Источник лазера – 1 шт.
• Precitec Procutter головка или Boci головка, автофокус – 1 шт.
• Серводвигатели YASKAWA (Япония), X ось – 1.3 кВт, Y ось – 2 х 4.4 кВт, Z ось – 0.75 кВт
• YYC/APEX зубчатая рейка шестерня
• Система управления FScut9100 c лицензией на Cypnest программу автоматической раскладки, интерфейс программы на английском и русском языках.
  Наличие поворотной оси для поворота головки

• Пневматические компоненты CKD (Япония)

• Функция защиты головки от столкновения листов

• DTX/Hiwin двойные квадратные направляющие на одной стороне

• Редукторы скорости Motoreducer – 1 комплект
• China CHNT электронные компоненты

• Система автоматической вытяжки с вентилятором, секционная вытяжка

• Водяной чиллер

• Стабилизатор напряжения

• Система автоматической смазки

• Запасные раходники


Особенности конструкции:

	Модульная платформа 6 м и 8 м С помощью наборных секций можно увеличить рабочую площадь станка. Модульные секции могут быть 6 м и 8 м в длину, и также быстро и эффективно запущены в производство;
	Boci головка, автофокус Фокусное расстояние: 200 мм. Диапозон отрегулировки фокуса, +50 ~ -50. Скорость отрегулировки фокуса, 300 мм/с. Состояние режущей головки напрямую связано с системой, точный мониторинг, своевременное предупреждение и ускорение диагностики и обслуживания на один шаг. Наличие функции мониторинга загрязнения защитных линз, мониторинга давления резки. Наличие охлаждения сопел и водяного охлаждения датчика, и т. д. Конструкция выдвижного ящика группы зеркал и линз, подключи и работай, решает проблему за 5 минут и требует низких затрат на техническое обслуживание;
	Precitec режущая головка моделью Procutter 2.0, автофокус Без ручной фокусировки: Программное обеспечение автоматически настраивает фокусирующую линзу для автоматической перфорации и резки листов различной толщины. Скорость автоматической регулировки фокуса объектива в десять раз выше, чем при ручной регулировке. Большой диапазон регулировки: Диапазон регулировки -10 мм ~ +10 мм, точность 0,01 мм, подходит для различных типов пластин 0 ~ 20 мм.  Долгий срок службы: Коллиматорная линза и фокусирующая линза имеют радиатор с водяным охлаждением, который снижает температуру режущей головки, увеличивая срок службы режущей головки;
	Привод X, Y - зубчатые рейки шестерня YYC Косозубая зубчатая передача YYC, Тайвань. По сравнению с прямозубой косозубая реечная передача обладает большей нагрузочной способностью. Обеспечивая высокую плавность зацепления и хода, она снижает уровень шума, может выдерживать дополнительные динамические нагрузки. Изготовлены из стали марки 45C с химическим чернением поверхности;
	Функция определения положения листа Позволяет автоматически определять положение кромки листа, угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на столе не ровно, то кромки материала будут определены с помощью емкостного датчика, и материал будет программно повёрнут в необходимые координаты;
	Функция защиты головки от столкновения листов Зоны безопасности – области, на которых установлены прижимы листа или держатели. При попадании оптической головки в такие зоны контур детали не обрабатывается, а станок встает на паузу. Размер зоны безопасности задаётся оператором. Зоны безопасности учитываются при построении безопасных проходов;
	Система управления FSCUT9100 — это система с шиной EtherCAT, предназначенная для сверхмощных волоконных лазеров с мощностью свыше 8 кВт. Она поставляется с готовым сервисом, проста в установке и настройке, предлагает полный набор функциональных решений. Контроллер оснащен сенсорным экраном, который поддерживает настройку, автоматизацию и другие полезные функции. Это одна из самых передовых систем управления лазерной резкой EtherCAT на рынке. Экран выполнен из закаленного стекла высокой четкости с интеллектуальным сенсорным управлением и высокой скоростью отклика, что делает его более тонким и гладким в эксплуатации. Система ЧПУ сочетает высокую производительность с простотой использования и поддерживает большинство файлов ЧПУ. Встроенные инструменты для рисования и раскроя позволяют быстро выполнять простые задачи. Для процесса раскроя можно применять различные стратегии резки;
	Система автоматической смазки Станок оснащен централизованной автоматической системой подачи смазочной жидкости, что упрощает его обслуживание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок жизни узлов техники;
	Дисплей операционной системы Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании;
	Водяной чиллер Автоматическая система охлаждения лазера выполнена на базе промышленных водяных чиллеров от компании S&A серии CWFL или Tongfei серии TFLW. Чиллер имеет двойной контур охлаждения, один для лазерной головки, второй для лазерного источника. Высокопроизводительный блок водяного охлаждения, высококачественная титановая испарительная труба (пластинчатый испаритель из нержавеющей стали), циркуляционный многоступенчатый насос. Высокое качество, высокая эффективность, низкий уровень шума. Чиллер подходит для работы с излучателями известных брендов RAYCUS, IPG или MaxPhotonics;
	Тележки, для сбора отходов или заготовок
	Стабилизатор напряжения Современные электронные компоненты очень требовательны в качественному питанию. Силовая часть станков выполнены на микроконтроллерах которые очень чувствительны к скачкам напряжения. На любом производстве скачки напряжения являются неотъемлемой частью производственного процесса будь то сварка, пуск станка, включение калорифера и т.д. Все эти процессы могут вывести из строя сложные электронные компоненты. Именно поэтому мы комплектуем станки стабилизатором напряжения;
	Набор инструментов и расходников для пусконаладочных работ и эскплуатации
