Линия по производству двутавровых балок ZL(SH)-4000

• Линия ZL(SH)-4000 — комплексное промышленное решение для изготовления и сварки двутавровых (H-образных) балок длиной до 21 метра и массой до 50 тонн. Она объединяет современные высокоточные и автоматизированные машины, обеспечивающие высокое качество сборки, правки и сварки металлоконструкций;

• Основные компоненты линии:

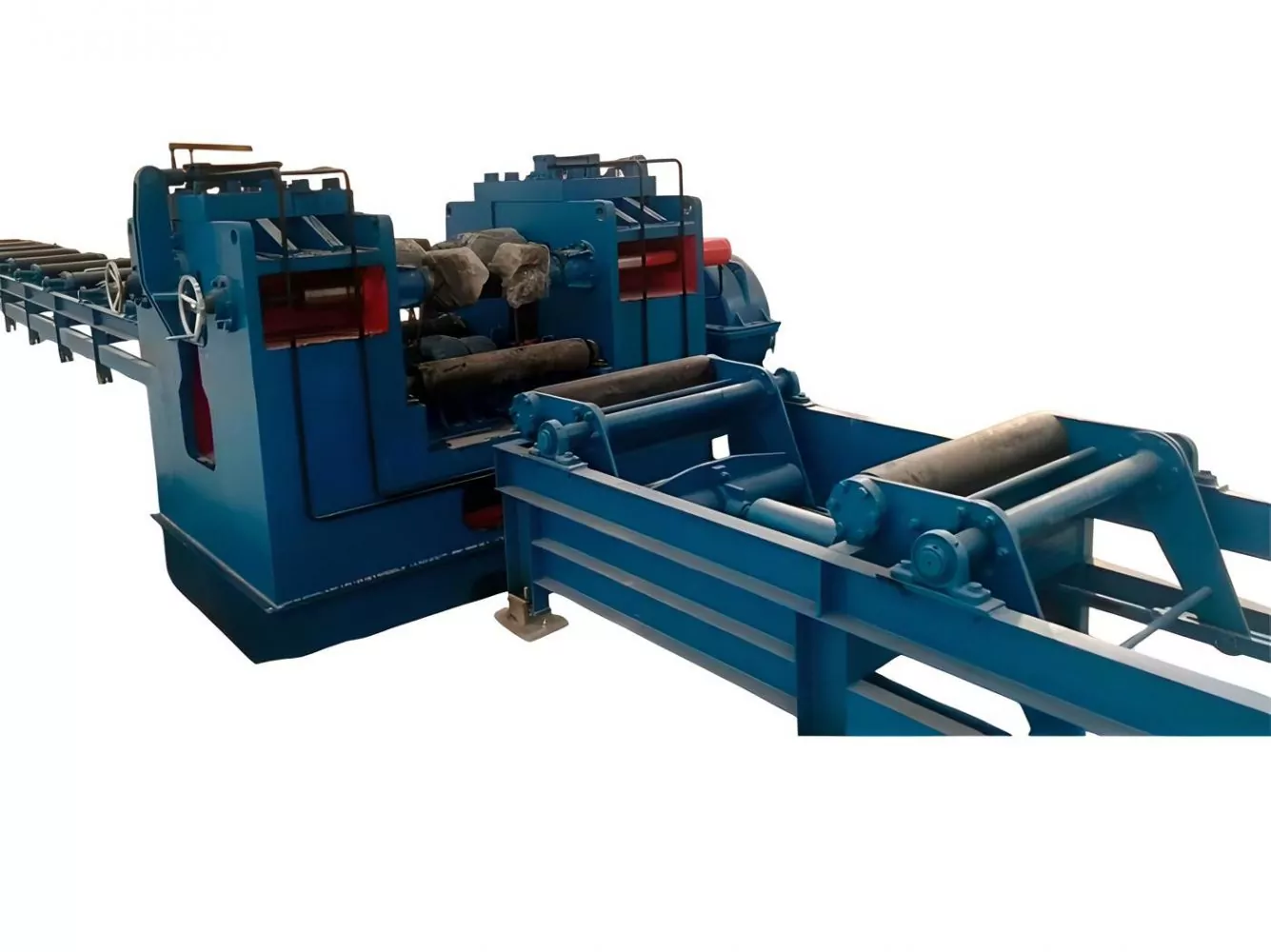

• Гидравлическая машина для правки балок JZ-100B H – специализированное оборудование для устранения изгибов фланцев двутавровых балок после сварки, вызванных тепловыми деформациями;

• Машина предназначена для тяжелых стальных балок и работает по принципу восходящего пикового перемещения приводного ролика с помощью гидравлического цилиндра;

• Система обеспечивает высокую силу давления, стабильную работу и точное выравнивание фланцев, что гарантирует качество и долговечность готовой продукции. Высокая степень автоматизации и надежный гидропривод делают машину незаменимой на сборочных линиях металлоконструкций;

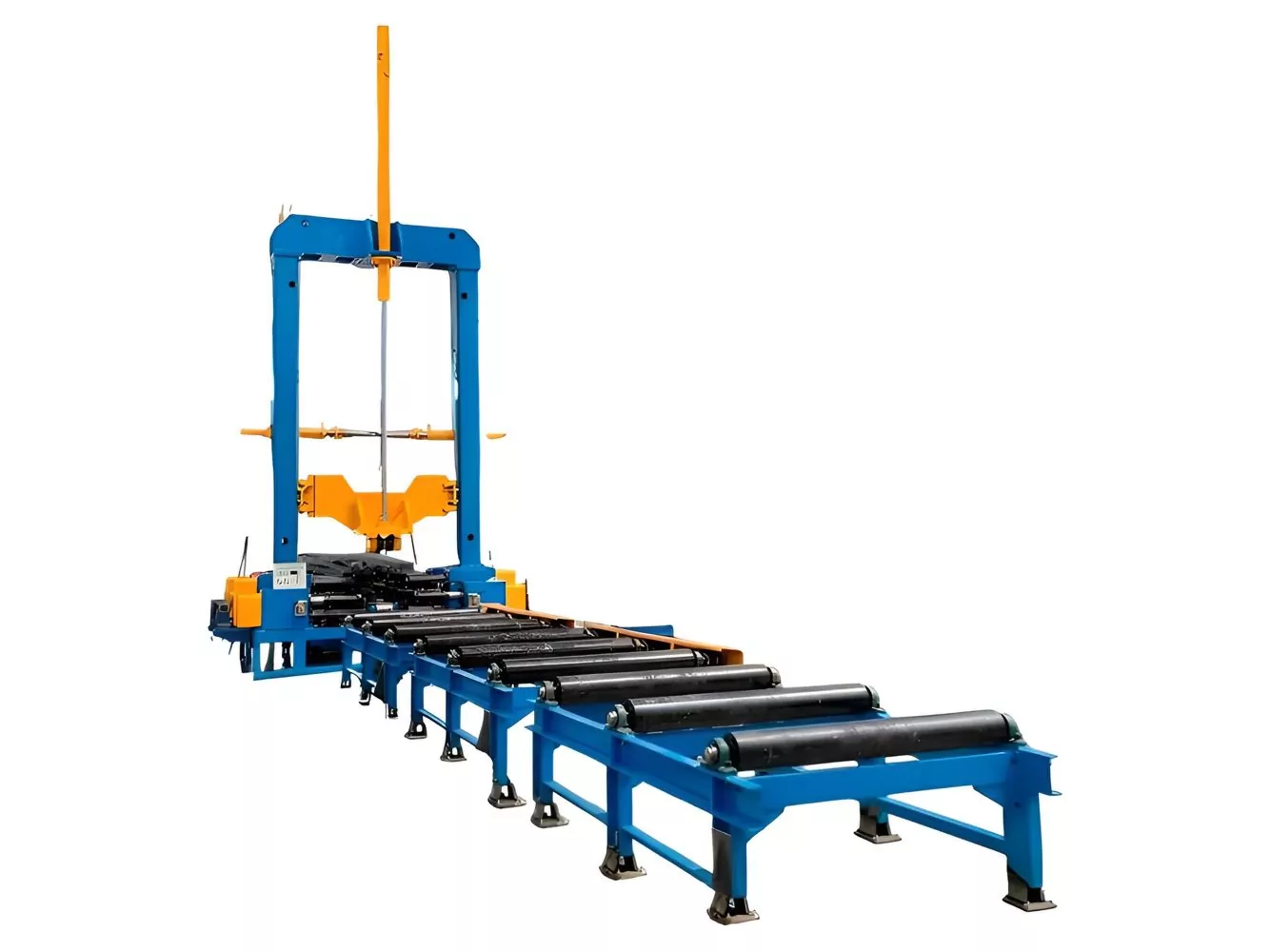

• Машина для сборки двутавровых балок – промышленное оборудование для точного позиционирования и фиксации фланцев и стенки балки перед сваркой. Поддерживает работу с симметричными и несимметричными фланцами, а также с отклонением стенки от центра;

• Фиксация заготовки реализуется с помощью комплексного зажимного механизма и многогрупповых направляющих колес, исключающих смещения и виляние заготовки. Приводной механизм с электродвигателем 5.5 кВт и частотным преобразователем обеспечивает синхронизированное и регулируемое перемещение со скоростью от 600 до 15000 мм/мин в зависимости от толщины полотна.

• Гидравлическое центрирование фланцев и стенки с регулировкой ширины от 75 до 600 мм позволяет точно настраивать параметры под различные размеры балок. Встроенные гидравлические системы и устройства предварительной центровки обеспечивают высокую точность и удобство в эксплуатации;

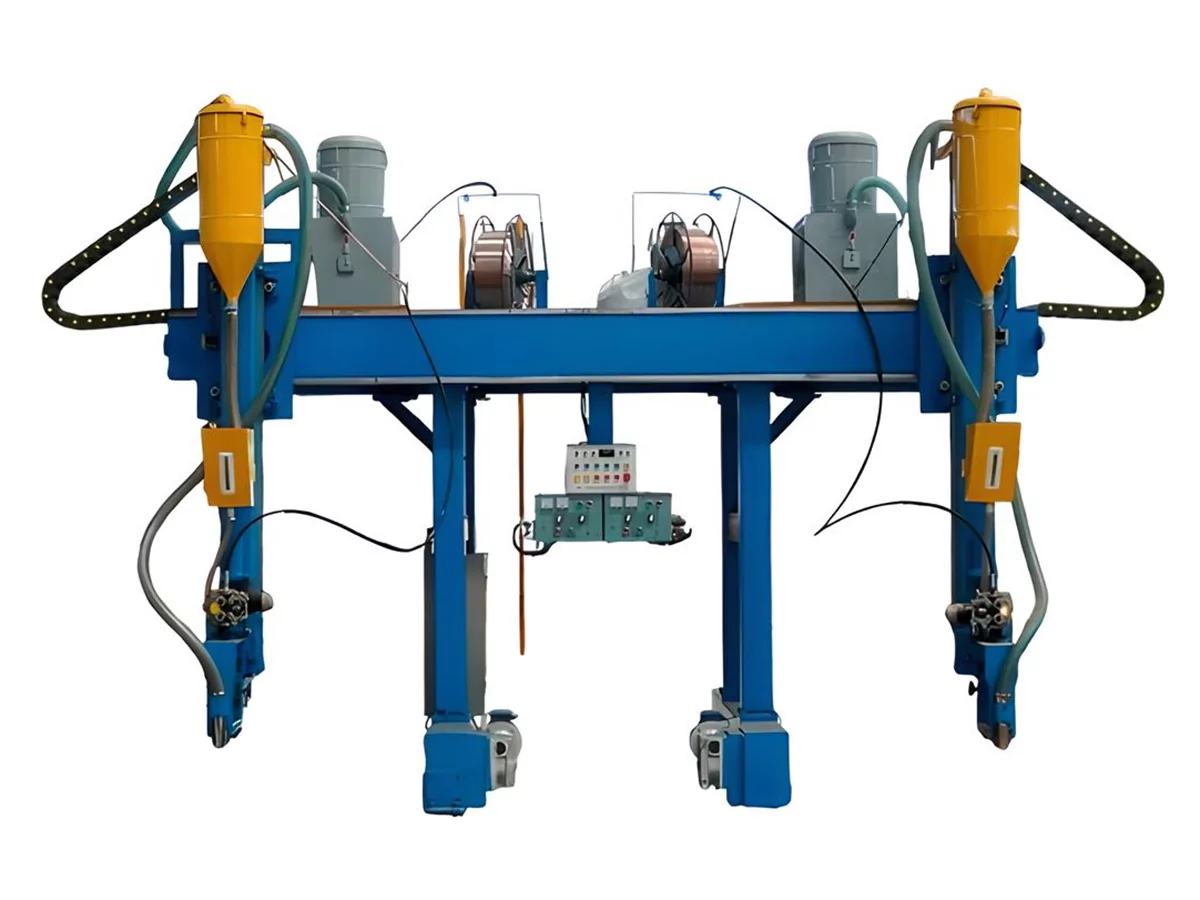

• Машина для сварки двутавровых балок DXB-4000 с двумя консольными балками – автоматизированное сварочное оборудование для выполнения угловой сварки двутавровых балок по технологии двойной дуги SAW (Submerged Arc Welding) в нижнем положении. Оснащена двумя H-образными консольными балками, двумя сварочными аппаратами под флюсом и системами рекуперации флюса (2х50 кг);

• Регулируемая скорость сварки от 750 до 1500 мм/мин, максимальная скорость перемещения стойки — 3000 мм/мин, с инверторным управлением электродвигателей. Мощность двигателей: 2 х 1.1 кВт для движения, 2 х 0.75 кВт для подъема рычага, 2 х 3 кВт для системы рекуперации флюса. Предусмотрены кронштейны для катушек сварочной проволоки диаметром 3.2 – 5 мм с грузоподъемностью до 250 кг каждая;

• Конструкция отличается высокой жесткостью, автоматизацией процессов и удобством технического обслуживания. Возможна модификация с одной консолью для сварки сверхвысоких балок.
